Der Av-link 122.380UK ist ein Bluetooth-Empfänger, der in einer Standard-Wandplatte (1-Gang) untergebracht ist. Er ermöglicht die drahtlose Audioübertragung von Smartphones, Tablets oder anderen Bluetooth-fähigen Geräten an ein Audiosystem. Das Gerät ist für den Einsatz in Klassenzimmern, Konferenzräumen oder zu Hause konzipiert.
Installation und Anschluss
Das Gerät kann über das mitgelieferte UK-Netzteil (5VDC/1A) oder über eine 2-Pin-Schraubklemme mit Strom versorgt werden. Der Audioausgang erfolgt entweder über eine 3,5-mm-Klinkenbuchse oder eine 3-Pin-Schraubklemme. Ein zusätzlicher 3,5-mm-Klinkeneingang (Aux In) ist auf der Vorderseite vorhanden.
Bluetooth-Kopplung
Um das Gerät zum ersten Mal mit einem neuen Gerät zu koppeln, gehen Sie wie folgt vor:
- Halten Sie die Pairing-Taste etwa 5 Sekunden lang gedrückt, bis die BT-Statusleuchte schnell blinkt.
- Öffnen Sie die Bluetooth-Liste auf Ihrem Smart-Gerät und wählen Sie den Namen "Music BT".
- Sobald die Verbindung hergestellt ist, leuchtet die BT-Statusleuchte dauerhaft.
- Das Zeitlimit für den Kopplungsmodus beträgt 90 Sekunden. Sollte die Zeit ablaufen, halten Sie die Pairing-Taste erneut 1 Sekunde lang gedrückt, um den Modus zu reaktivieren.
- Zum Ein- und Ausschalten des Geräts halten Sie die Pairing-Taste etwa 3 Sekunden lang gedrückt.
LED-Statusanzeigen
- Kopplungsmodus: Schnelles Blinken (ca. 1-mal pro Sekunde).
- Suchmodus (Discoverable): Langsames Blinken (ca. 1-mal alle 5 Sekunden).
- Gekoppelter Modus: LED leuchtet dauerhaft.
Sicherheitshinweise
- Das Gerät darf niemals in Wasser getaucht oder Feuchtigkeit ausgesetzt werden.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
- Versuchen Sie nicht, das Gerät zu reparieren oder zu zerlegen, da dies zum Erlöschen der Garantie führt.
- Verwenden Sie nur das empfohlene mitgelieferte Netzteil.
- Installieren Sie das Gerät nicht in der Nähe von Wärmequellen.
Praktische Hilfe
Typische Probleme
Kopplung schlägt fehl oder Zeitlimit überschritten
Das Zeitlimit für die Kopplung beträgt 90 Sekunden. Halten Sie die Pairing-Taste 1 Sekunde lang gedrückt, um den Modus erneut zu aktivieren.
Gerät verbindet sich nicht automatisch
Das Gerät kann nur mit einem Smart-Gerät gleichzeitig verbunden werden. Stellen Sie sicher, dass sich das Gerät innerhalb der 10m Reichweite befindet und als sichtbar (discoverable) eingestellt ist.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 5VDC/1A beträgt.
- Prüfen Sie die Verkabelung gemäß Anschlussdiagramm (Audio Out/Power In).
- Stellen Sie sicher, dass sich das Gerät innerhalb der 10m Reichweite befindet.
- Verwenden Sie nur das mitgelieferte Netzteil.
Technische Daten in der Praxis
- Bluetooth 5.0
- Aktueller Standard für eine stabile und effiziente drahtlose Verbindung.
- Stromversorgung
- 5VDC/1A über das mitgelieferte Netzteil oder 2-Pin-Schraubklemme.
Abbildungen und Diagramme

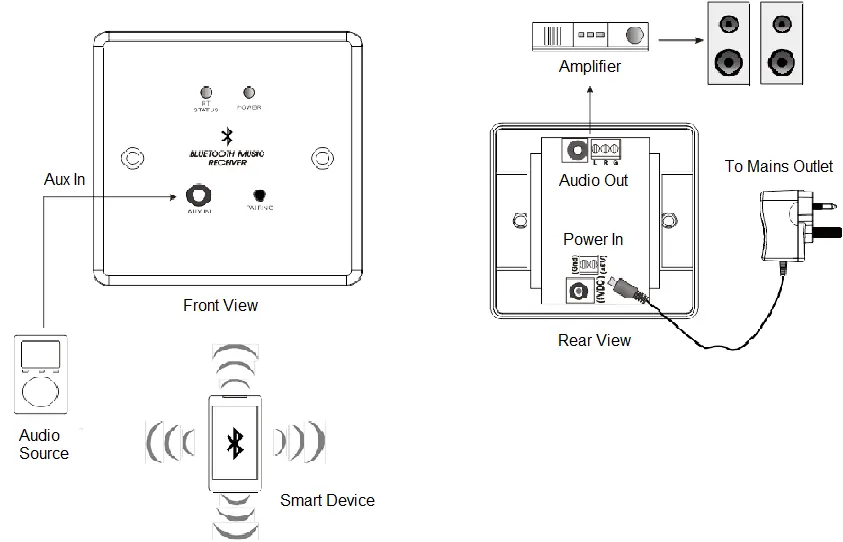

- Das Anschlussdiagramm zeigt die Vorderseite mit dem Aux-Eingang und die Rückseite mit den Anschlüssen für Audioausgang (3-Pin-Schraubklemme) und Stromversorgung (2-Pin-Schraubklemme).
- Es wird veranschaulicht, wie das Gerät mit einem Verstärker und einer Stromquelle verbunden wird.
Modellkompatibilität
- Das Gerät kann nur mit einem Smart-Gerät gleichzeitig verbunden werden.
- Automatische Wiederverbindung erfolgt mit dem zuletzt verbundenen Gerät, sofern es in Reichweite ist.
