Installations- und Wartungshandbuch für Ashcroft 1305D Deadweight Tester und 1327D...

Detailliertes Installations- und Wartungshandbuch für die Ashcroft 1305D Deadweight Tester und 1327D Portable Pump. Enthält Anleitungen zur Einrichtung, Bedienung, Kalibrierung, Fehlerbehebung und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildung 2-1: Aufbau des 1305D Deadweight Testers Seite 9 Abbildung 2-2: Aufbau der 1327D Portable Test Pump Seite 14 Explosionszeichnung der Baugruppen Seite 17

Wichtige Informationen aus der Anleitung

Dieses Handbuch bietet Anweisungen für die Installation und den Betrieb der Ashcroft 1305D Deadweight Tester und 1327D Portable Pump. Die Anweisungen sind für qualifiziertes Wartungspersonal bestimmt. Vor der Inbetriebnahme müssen die Sicherheitsvorkehrungen gemäß ASME B40.1 beachtet werden, um Verletzungen oder Sachschäden durch Fehlbedienung zu vermeiden.

Sicherheitshinweise

  • Wählen Sie den Druckbereich so, dass der maximale Druck niemals den oberen Grenzwert überschreitet.
  • Vermeiden Sie übermäßige Vibrationen, da diese zu Messfehlern oder Bauteilverschleiß führen können.
  • Betreiben Sie das Gerät nur innerhalb der spezifizierten Temperaturbereiche.
  • Stellen Sie sicher, dass die verwendeten Materialien mit dem Prozessmedium kompatibel sind.

Produktbeschreibung

Der 1305D Deadweight Tester ist ein präzises primäres Drucknormal für Druckbereiche von 15 psi (100 kPa) bis 10.000 psi (70.000 kPa). Die 1327D Portable Test Pump dient als tragbarer Standard zur Kalibrierung von Druckmessgeräten.

Installation

Entfernen Sie das Gerät aus dem Koffer und lösen Sie die Versandstopfen. Schließen Sie das Offset-Rohr (64 oder 66) an den inneren Pumpenauslass an. Füllen Sie das Reservoir mit dem geeigneten Betriebsmedium (siehe Spezifikationen). Das Gerät muss auf einer ebenen Fläche nivelliert werden, um eine korrekte Funktion der Kolbenbaugruppe zu gewährleisten.

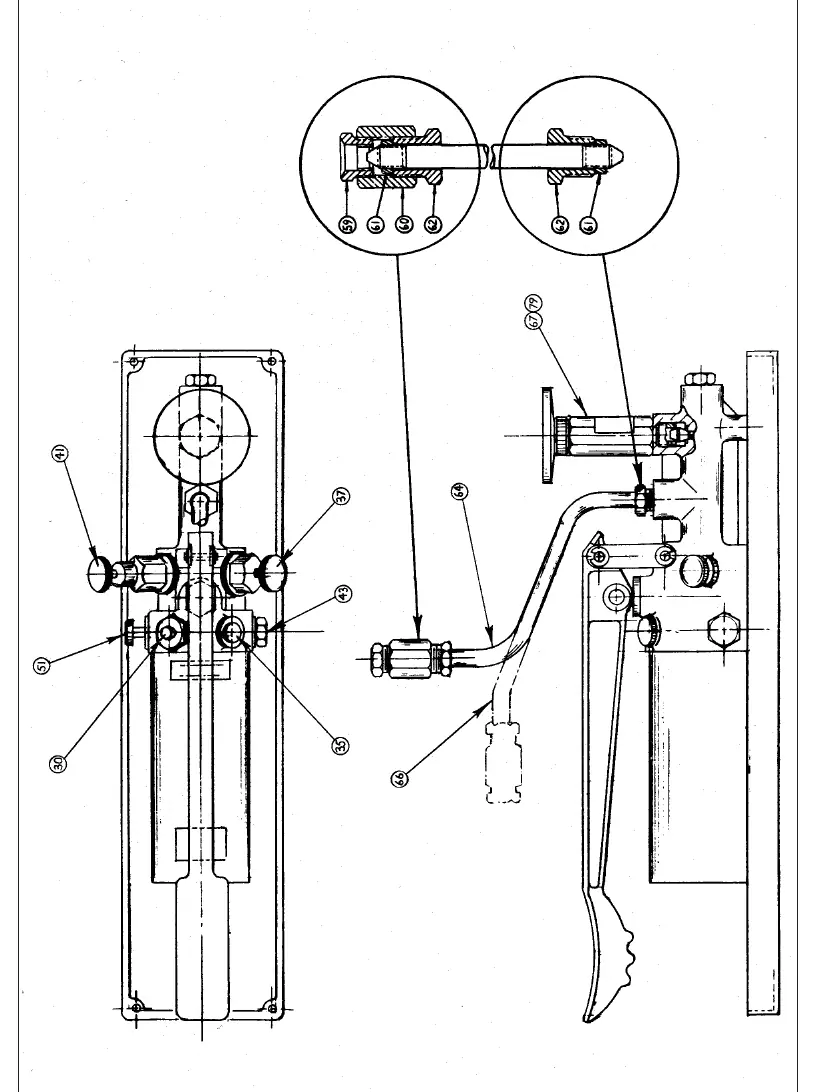

Abbildung 2-1: Aufbau des 1305D Deadweight Testers
Abbildung 2-1: Aufbau des 1305D Deadweight Testers

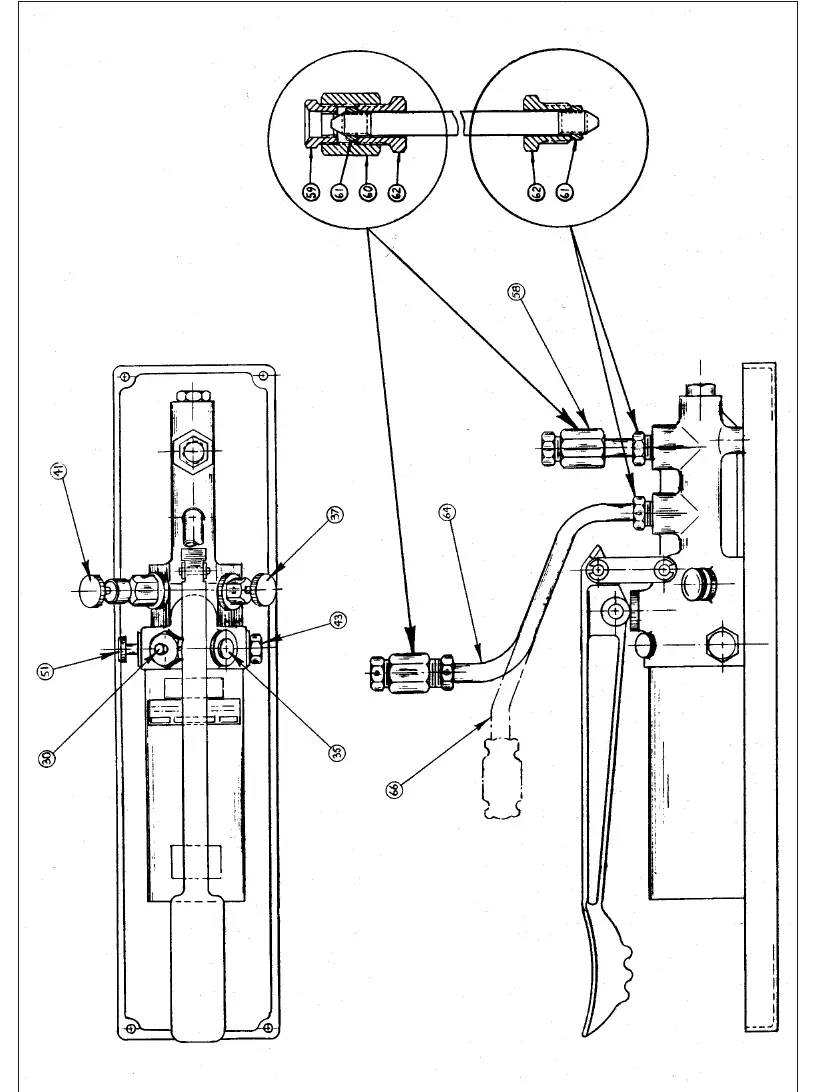

Abbildung 2-2: Aufbau der 1327D Portable Test Pump
Abbildung 2-2: Aufbau der 1327D Portable Test Pump

Betrieb

Vorbereitung: Öffnen Sie das Entlüftungsventil (Füllstopfen) und ziehen Sie das Shuttle-Ventil heraus, um den Hochvolumen-Modus zu aktivieren. Pumpen Sie, bis Flüssigkeit am Auslass erscheint. Schließen Sie das zu prüfende Gerät an.

Durchführung: Legen Sie die Gewichte auf die Plattform. Schließen Sie das Druckablassventil. Pumpen Sie, bis der Druck die Gewichte anhebt. Drehen Sie die Gewichte während der Messung langsam, um Zylinderwandreibung zu minimieren. Messwerte sollten bei mittlerer Hubhöhe abgenommen werden.

Wartung und Reinigung

Reinigen Sie das Gerät regelmäßig, insbesondere wenn das Betriebsmedium verunreinigt ist. Ersetzen Sie O-Ringe bei Anzeichen von Verschleiß oder Undichtigkeit. Spülen Sie das System alle sechs Monate mit einem geeigneten Lösungsmittel, um Ablagerungen zu entfernen. Bei längerer Nichtbenutzung sollte der Kolben mit Hydrauliköl beschichtet werden, um Korrosion zu vermeiden.

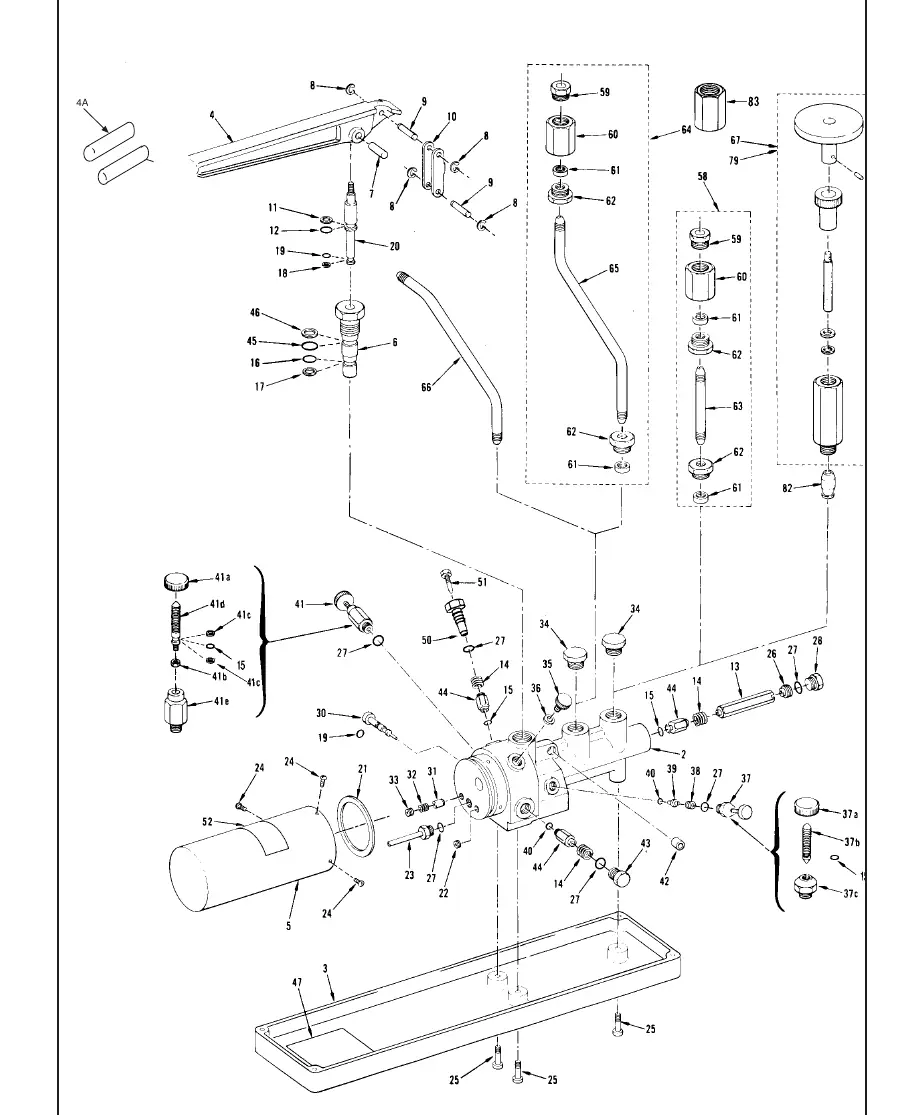

Explosionszeichnung der Baugruppen
Explosionszeichnung der Baugruppen

Praktische Hilfe

Typische Probleme

Druck baut sich beim Pumpen nicht auf

Reservoirfüllstand prüfen, O-Ringe auf Verschleiß kontrollieren, Shuttle-Ventil prüfen oder Füllrohr reinigen.

Druck sinkt nach dem Stoppen des Pumpens

Anschlüsse auf Undichtigkeiten prüfen und nachziehen, Druckablassventil auf festen Sitz prüfen.

Piston-Platte wackelt beim Drehen

Gewichte auf sichtbare Schäden (Dellen, Verbiegungen) und korrekte Ausrichtung prüfen.

Piston-Platte dreht sich nicht

Zu zähes Öl verwendet. System spülen und mit korrektem Öl (SAE 10 oder 20) neu befüllen.

Vor der Verwendung

  • Reservoir mit geeignetem Betriebsmedium füllen (SAE 20 Öl oder spezifische Hydraulikflüssigkeit).
  • Versandstopfen aus den Auslassanschlüssen entfernen.
  • Offset-Rohr korrekt am Pumpenauslass montieren.
  • Gerät auf einer ebenen Fläche nivellieren.
  • Dichtheit des gesamten Systems sicherstellen.
  • Geeignetes Testmanometer für den gewünschten Druckbereich auswählen.

Technische Daten in der Praxis

1305D Genauigkeit
Kombinierte Toleranz von Gewichten und Kolben/Zylinder innerhalb von 0,1% des Messwerts.
1327D Genauigkeit
1/4% der Skala des verwendeten Testmanometers.
Betriebsmedium
Standard: SAE 20 Öl. Hydraulik-Version: Phosphatester-Basis (z.B. Skydrol). Sauerstoff-Version: Destilliertes Wasser mit Korrosionsinhibitor.

Abbildungen und Diagramme

  • Abbildung 2-1: Aufbau und Komponenten des 1305D Deadweight Testers.
  • Abbildung 2-2: Aufbau und Komponenten der 1327D Portable Test Pump.
  • Explosionszeichnung (Seite 17): Detaillierte Darstellung aller Einzelteile und O-Ring-Positionen.

Modellkompatibilität

  • Standard-Tester (Öl-Service) dürfen nicht mit Wasser für Sauerstoffanwendungen verwendet werden.
  • Hydraulik-Tester erfordern spezifische Hydraulikflüssigkeiten; falsche Flüssigkeiten können O-Ringe zerstören.
  • Modelle mit 'H' im Namen sind für Hydraulikservice, Modelle mit 'O' für Sauerstoffservice.
