Bedienungsanleitung für AGM 10-inch LED-Ringlicht
Erfahren Sie, wie Sie Ihr AGM 10-inch LED-Ringlicht einrichten, die Helligkeit und Farbtemperatur anpassen und die Bluetooth-Fernbedienung für perfekte Aufnahmen nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Montage, Bedienung und Sicherheit des AGM 10-inch LED-Ringlichts. Das Gerät ist für den Innenbereich konzipiert und bietet drei Lichtfarben sowie zehn Helligkeitsstufen. Es wird über USB (5V/2A) betrieben und enthält eine Bluetooth-Fernbedienung für die kabellose Steuerung.

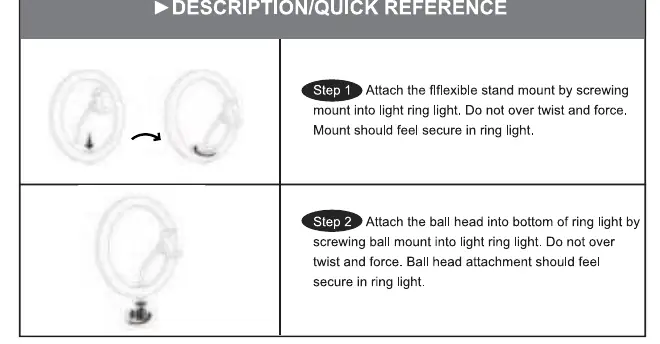

Montage und Installation
Befolgen Sie diese Schritte, um das Ringlicht einsatzbereit zu machen:
- Flexible Halterung: Schrauben Sie die flexible Halterung in das Ringlicht. Achten Sie darauf, sie fest, aber nicht mit übermäßiger Kraft zu fixieren.
- Kugelkopf: Schrauben Sie den Kugelkopf in die Unterseite des Ringlichts.
- Stativ: Schrauben Sie das Stativ in den Kugelkopf. Stellen Sie sicher, dass die Stativbeine vollständig ausgeklappt und auf einer ebenen Fläche stabil positioniert sind.
- Smartphone-Halterung: Befestigen Sie Ihr Smartphone in der Halterung, indem Sie die federbelasteten Klappen öffnen.
Bedienung und Lichtmodi
Die Steuerung erfolgt über das Kabel-Bedienfeld:
- ON/OFF: Schaltet das Licht ein oder aus.
- Helligkeit (+/-): Erhöht oder verringert die Lichtintensität in 10 Stufen.
- Lichtfarbschalter: Wechselt zwischen den drei verfügbaren Farbmodi (Warmgelb, Warmweiß, Weiß).

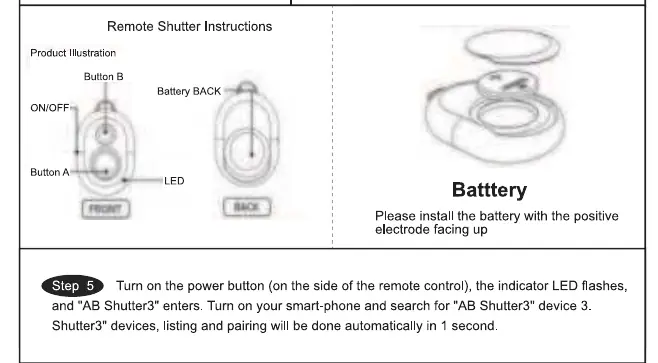

Bluetooth-Fernbedienung
So koppeln Sie die Fernbedienung mit Ihrem Smartphone:
- Legen Sie die Batterie mit dem Pluspol nach oben ein.
- Schalten Sie die Fernbedienung über den seitlichen Schalter ein. Die LED beginnt zu blinken.
- Aktivieren Sie Bluetooth an Ihrem Smartphone und suchen Sie nach dem Gerät namens AB Shutter3.
- Wählen Sie das Gerät aus, um die Kopplung automatisch abzuschließen.
Technische Daten
- Außendurchmesser: 255 mm
- Anzahl der LEDs: 128 Stück
- Farbtemperatur: 3000K - 6000K
- Stromversorgung: USB 5V/2A
- Leistung: 12W
- Beleuchtungsstärke: 500Lx (bei 50 cm), 100Lx (bei 100 cm)
Sicherheitshinweise
- Nur für den Innenbereich geeignet.
- Nicht in feuchten Umgebungen, bei Regen oder in der Nähe von Wasserquellen verwenden.
- Halten Sie das Gerät von Kindern fern.
- Berühren Sie das Netzkabel nicht mit nassen Händen.
- Führen Sie keine Metallgegenstände in die Kühlöffnungen ein.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist, insbesondere das Netzkabel.
Praktische Hilfe
Typische Probleme
Fernbedienung verbindet sich nicht
Überprüfen Sie, ob die Batterie korrekt eingelegt ist (Pluspol nach oben) und ob das Gerät 'AB Shutter3' in den Bluetooth-Einstellungen des Smartphones ausgewählt wurde.
Licht lässt sich nicht einschalten
Stellen Sie sicher, dass die USB-Stromquelle 5V/2A liefert und das Kabel fest angeschlossen ist.
Stativ ist instabil
Stellen Sie sicher, dass die Beine des Stativs vollständig ausgeklappt sind und auf einer ebenen, festen Oberfläche stehen.
Vor der Verwendung
- Prüfen Sie, ob die USB-Stromquelle die Spezifikation 5V/2A erfüllt.
- Stellen Sie sicher, dass alle Schraubverbindungen (Halterung, Kugelkopf, Stativ) fest, aber nicht überdreht sind.
- Prüfen Sie das Netzkabel auf Beschädigungen.
- Stellen Sie sicher, dass die Umgebung trocken ist.
Abbildungen und Diagramme
- Das Kabel-Bedienfeld verfügt über vier Tasten: Helligkeit runter, Helligkeit rauf, Ein/Aus und Lichtfarbschalter.
- Die Fernbedienung hat zwei Tasten (A und B) und einen Ein/Aus-Schalter an der Seite.
Modellkompatibilität
- Kompatibel mit den meisten Smartphones.
- Die Breite des Smartphones sollte zwischen 2,3 und 3,6 Zoll liegen.
- Sehr dicke Smartphone-Hüllen können die Passform in der Halterung beeinträchtigen.
