Installationsanleitung für AJAX 6V PSU Netzteil

Erfahren Sie, wie Sie das AJAX 6V PSU Netzteil für Hub 2 und Hub 2 Plus sicher installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für den Austausch der Stromversorgung und technische Spezifikationen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das 6V PSU Netzteil dient dazu, die Hub 2 und Hub 2 Plus Zentralen mit 6V- oder 12V-Gleichstromquellen zu betreiben, anstatt mit dem Standard-Netzanschluss. S. 1

Wichtigste Schritte

  • Installation durch Elektrofachkraft durchführen S. 1
  • Vor dem Öffnen 5 Minuten warten S. 2

Erste Inbetriebnahme

  • Nach Anschluss Stromquelle einschalten, dann Gerät über Power-Button (2 Sek.) starten. S. 5
Weitere 3 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Keine Stromversorgung

Polarität der Drähte prüfen, Verbindung zum Mainboard prüfen.

S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Eingangsspannung 4.2-10 V DC Zulässiger Eingangsspannungsbereich S. 6
Ausgangsspannung 4.8 V DC ± 5% Spannung für das Gerät S. 6

Wo es im PDF steht

  • Installationsanleitung S. 1, 2, 3, 4
  • Technische Daten S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (4) Weniger anzeigen

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation des 6V PSU Netzteils für die Hub 2 und Hub 2 Plus Zentralen. Es ermöglicht den Betrieb der Geräte an 6V- oder 12V-Gleichstromquellen anstelle der standardmäßigen 110/230V-Stromversorgung.

Sicherheitshinweise

  • Die Installation darf nur durch eine Elektrofachkraft erfolgen.
  • Trennen Sie das Gerät vor der Installation vollständig vom Stromnetz.
  • Warten Sie nach dem Trennen 5 Minuten, bis sich die Kondensatoren entladen haben.
  • Demontieren Sie das Gerät niemals, während es unter Spannung steht.
  • Achten Sie darauf, dass Kabel nicht eingeklemmt werden.

Installationsprozess

Entfernen des Geräts von der Montageplatte
Entfernen des Geräts von der Montageplatte
Entfernen der Schrauben des hinteren Deckels
Entfernen der Schrauben des hinteren Deckels

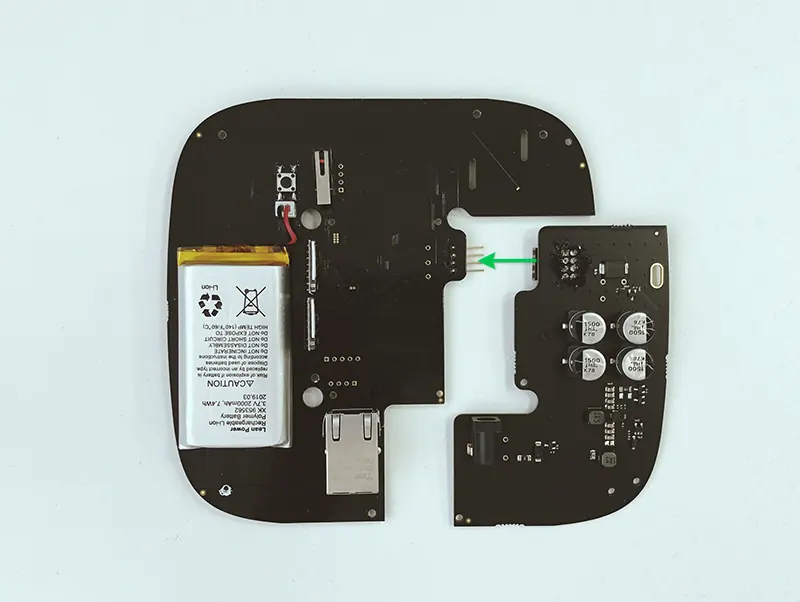

Trennen der Platinen
Trennen der Platinen

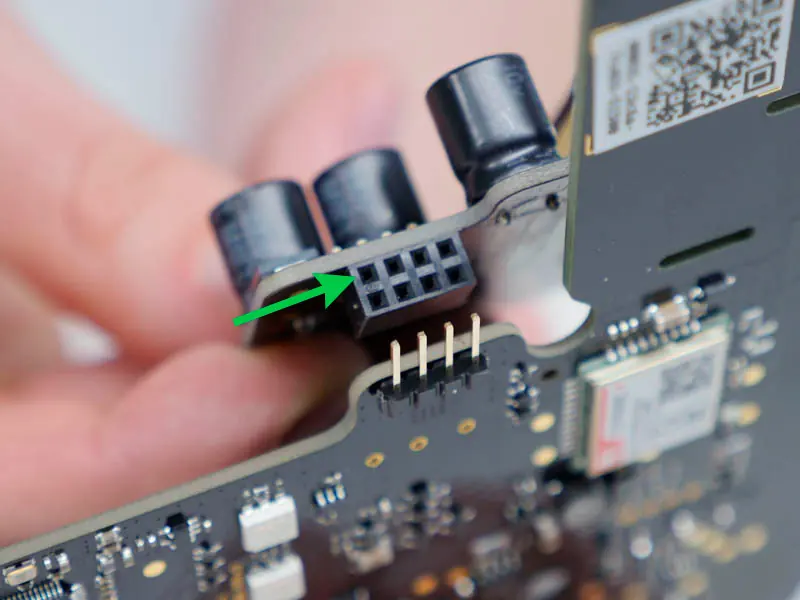

Detailansicht des Steckverbinders
Detailansicht des Steckverbinders
  1. Entfernen Sie die Schrauben und nehmen Sie das Gerät von der SmartBracket-Montageplatte ab.
  2. Schalten Sie das Gerät aus, indem Sie die Ein-/Aus-Taste 2 Sekunden lang gedrückt halten.
  3. Trennen Sie Strom- und Ethernet-Kabel.
  4. Entfernen Sie die vier Schrauben des hinteren Deckels und nehmen Sie diesen ab.
  5. Lösen Sie die Schrauben, die die Platinen am Gehäuse befestigen.
  6. Entnehmen Sie vorsichtig beide Platinen, ohne sie voneinander zu trennen (Achtung: Steckverbinder zwischen den Platinen).
  7. Trennen Sie das alte Netzteil (kleinere Platine) vom Mainboard.
  8. Verbinden Sie das 6V PSU mit dem Mainboard über den 8-Pin-Stecker. Achten Sie darauf, die Antennen nicht zu verbiegen.
  9. Setzen Sie die Platinen wieder ein und ziehen Sie die Schrauben fest.
  10. Schließen Sie Strom- und Ethernet-Kabel wieder an.
  11. Schalten Sie die 6V-Stromquelle ein.
  12. Schalten Sie das Gerät ein (Taste 2 Sekunden halten) und prüfen Sie den Status in der Ajax-App.

Technische Daten

Das Netzteil unterstützt eine Eingangsspannung von 4,2 bis 10 V DC und liefert eine Ausgangsspannung von 4,8 V DC. Der Betriebstemperaturbereich liegt zwischen -10°C und +40°C.

Praktische Hilfe

Typische Probleme

Keine Stromversorgung nach Installation

Überprüfen Sie die Polarität der angeschlossenen Drähte, falls ein Terminaladapter verwendet wird. Stellen Sie sicher, dass die Platinen korrekt verbunden sind.

Gerät lässt sich nicht einschalten

Prüfen Sie, ob die Platinen fest auf den Führungen sitzen und die Kabel nicht eingeklemmt sind.

Vor der Verwendung

  • Gerät vom Stromnetz trennen
  • 5 Minuten warten, bis Kondensatoren entladen sind
  • Installation durch Elektrofachkraft sicherstellen
  • Auf korrekte Polarität achten
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Eingangsspannung
4,2-10 V DC
Ausgangsspannung
4,8 V DC ± 5%
Max. Eingangsstrom
2,2 A bei 4,2 V; 0,8 A bei 10 V

Abbildungen und Diagramme

  • Die Abbildungen zeigen das Öffnen des Gehäuses, das Lösen der Platinen und den korrekten Anschluss des 8-Pin-Steckers zwischen den Platinen.

Modellkompatibilität

  • Kompatibel mit Hub 2 und Hub 2 Plus.
