Bedienungsanleitung für AJAX 12V PSU for NVR Netzteil
Erfahren Sie, wie Sie das AJAX 12V PSU Netzteil für NVR installieren und konfigurieren. Detaillierte Anleitung zu Betriebsmodi, Kompatibilität und technischen Spezifikationen für den Betrieb an Niederspannungsquellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

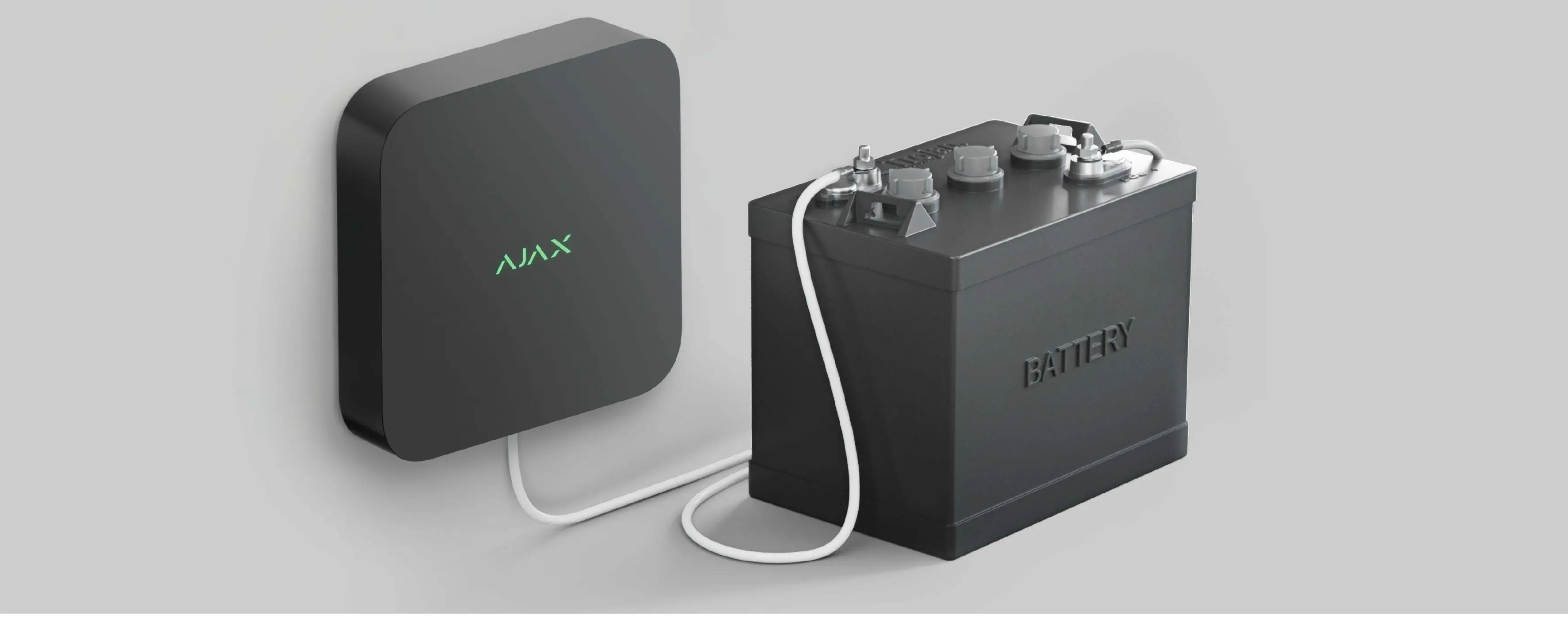

Das AJAX 12V PSU für NVR ist ein Netzteil, das den Betrieb eines AJAX NVR an einer Niederspannungsquelle ermöglicht. Dies gewährleistet eine unterbrechungsfreie Videoaufzeichnung bei Stromausfällen. Die Installation muss im Inneren des NVR-Gehäuses erfolgen und sollte von einer Elektrofachkraft durchgeführt werden.
Installation
Die Installation dauert etwa 10 Minuten und erfordert einen PH1-Schraubendreher. Das Standard-Netzteil (110/230V) wird durch das 12V PSU ersetzt. Ein Terminal-Adapter ist im Lieferumfang enthalten.
Betriebsmodi
Das Netzteil unterstützt zwei Betriebsmodi, die über einen Jumper gesteuert werden:
- 8-16V Modus: In diesem Modus arbeitet der NVR innerhalb des Spannungsbereichs von 8-16V. Hier darf kein Jumper installiert sein.
- 12.1-16V Modus: Dieser Modus ermöglicht den Betrieb bei einer Spannung, die 12V übersteigt. Um eine Tiefentladung der Stromquelle zu verhindern, schaltet sich der NVR automatisch ab, wenn die Spannung unter 10.35V fällt. Hier muss ein Jumper installiert sein.
Technische Daten
Das Gerät ist kompatibel mit dem AJAX NVR (8-Kanal) und NVR (16-Kanal). Die Ausgangsspannung beträgt nominal 12V ± 3%. Der Betriebstemperaturbereich liegt zwischen 0°C und +40°C bei einer Luftfeuchtigkeit von bis zu 75%. Die Schutzklasse beträgt IP20.
Praktische Hilfe
Typische Probleme
NVR schaltet sich unerwartet ab.
Prüfen Sie, ob die Spannung unter 10.35V fällt, wenn Sie den 12.1-16V Modus (mit Jumper) verwenden.
Falscher Betriebsmodus gewählt.
Stellen Sie sicher, dass der Jumper korrekt gesetzt ist: Kein Jumper für 8-16V, Jumper installiert für 12.1-16V.
Vor der Verwendung
- Stellen Sie sicher, dass Sie einen PH1-Schraubendreher zur Hand haben.
- Prüfen Sie die Kompatibilität mit Ihrem NVR (8-ch oder 16-ch).
- Bestimmen Sie die benötigte Eingangsspannung (8-16V oder 12.1-16V).
- Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie das Gehäuse öffnen.
Technische Daten in der Praxis
- Nominalspannung
- 12V ± 3% Ausgangsspannung für den NVR.
- Betriebstemperatur
- 0°C bis +40°C; das Gerät sollte nicht außerhalb dieses Bereichs betrieben werden.
- Schutzklasse
- IP20; das Gerät ist nicht wasserdicht.
Abbildungen und Diagramme

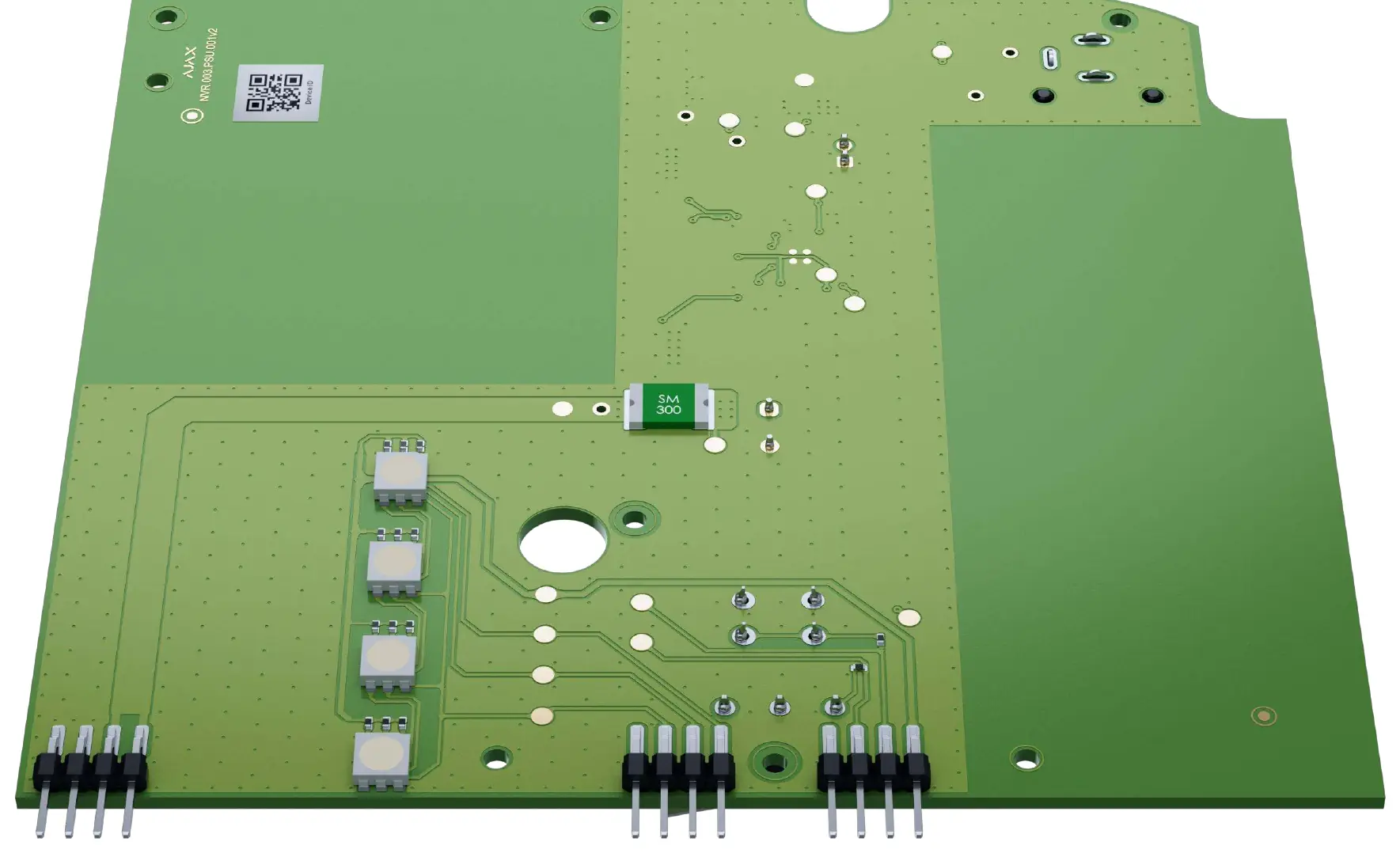

- Das Netzteil wird direkt im NVR-Gehäuse anstelle des Standard-Netzteils montiert.
- Der Anschluss erfolgt über einen Standard-Hohlstecker (5.5 x 2.1 mm).
Modellkompatibilität
- Kompatibel mit AJAX NVR (8-Kanal).
- Kompatibel mit AJAX NVR (16-Kanal).
