Bedienungsanleitung für Skyrc eFUEL 2000W DC-Netzteil
Schnellstartanleitung und technisches Handbuch für das Skyrc eFUEL 2000W DC-Netzteil. Erfahren Sie mehr über Anschluss, Spannungseinstellung, Sicherheitsfunktionen und technische Daten.
PDF-Quelle: ZH · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Skyrc eFUEL 2000W ist ein einstellbares DC-Netzteil mit 8-36V Ausgangsspannung und bis zu 55A Stromstärke. Es ist in zwei nicht kompatiblen Spannungsversionen (100-120V oder 200-240V) erhältlich. S. 2, 7
Wichtigste Schritte
- Spannung oder Strom einstellen S. 9
- DC-Ausgang aktivieren S. 9
Erste Inbetriebnahme
- Gerät anschließen und einschalten S. 8
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ausgangsspannung | 8.0V - 36.0V | Einstellbarer Bereich | S. 7 |
| Ausgangsstrom | 1.0A - 55.0A | Einstellbarer Bereich | S. 7 |
| Abmessungen | 289 x 90 x 158 mm | Gerätegröße | S. 7 |
| Gewicht | 2.9 kg | Gerätegewicht | S. 7 |
Wo es im PDF steht
- Produktübersicht und Diagramm S. 3
- Technische Daten S. 7
- Bedienung S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Skyrc eFUEL 2000W ist ein leistungsstarkes, einstellbares DC-Netzteil. Wichtiger Sicherheitshinweis: Das Gerät ist in zwei spezifischen Versionen für unterschiedliche Eingangsspannungen erhältlich (100-120V oder 200-240V). Diese Versionen sind nicht untereinander kompatibel. Stellen Sie vor dem Anschluss sicher, dass Sie die für Ihre Region korrekte Version verwenden, um Schäden am Gerät zu vermeiden.
Produktübersicht
Das Netzteil wandelt Wechselstrom in eine einstellbare Gleichstromausgabe um. Es verfügt über ein LCD-Display zur Echtzeitüberwachung von Spannung und Stromstärke sowie einen intelligenten Lüfter zur Temperaturregelung.
Inbetriebnahme und Bedienung
- Anschluss: Stellen Sie sicher, dass der Netzschalter auf "OFF" steht, bevor Sie das Gerät mit der Stromquelle verbinden.
- Einschalten: Verbinden Sie das Netzkabel mit der Steckdose und schalten Sie das Gerät ein.
- Einstellung: Drücken Sie kurz die Enter-Taste, um in den Bearbeitungsmodus für Spannung oder Strom zu gelangen. Verwenden Sie die "+" oder "-" Tasten, um die Werte anzupassen.
- Ausgabe: Drücken Sie den DC-Netzschalter, um die Gleichstromausgabe zu aktivieren oder zu deaktivieren.
Schutzfunktionen
Das Gerät ist mit mehreren Schutzmechanismen ausgestattet, um einen sicheren Betrieb zu gewährleisten:
- OCP: Überstromschutz
- OTP: Übertemperaturschutz
- SCP: Kurzschlussschutz
- OLP: Überlastschutz
Technische Daten
Das Netzteil bietet eine Ausgangsspannung von 8V bis 36V und einen Ausgangsstrom von 1A bis 55A. Die Genauigkeit für Spannung und Strom liegt bei ±1%. Das Gerät wiegt 2,9 kg und hat die Abmessungen 289 x 90 x 158 mm.
Wartung und Support
Das Gerät darf nicht eigenmächtig geöffnet oder repariert werden. Bei Problemen wenden Sie sich bitte an den Händler oder den Support unter [email protected]. Die Garantiebedingungen sind in der Anleitung aufgeführt.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie, ob die AC-Eingangsspannung (100-120V oder 200-240V) mit der für Ihr Gerät vorgesehenen Version übereinstimmt.
Spannung fällt bei Last ab
Dies ist ein normales Verhalten bei Überlast (CC-Modus), bei dem die Spannung auf unter 5V reduziert wird.
Vor der Verwendung
- Prüfen Sie die Kompatibilität der AC-Eingangsspannung mit Ihrem lokalen Stromnetz.
- Stellen Sie sicher, dass der Netzschalter vor dem Einstecken auf 'OFF' steht.
- Verbinden Sie die Last sicher mit dem XT90-Ausgang.
- Stellen Sie sicher, dass die Belüftungsschlitze nicht blockiert sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Ausgangsspannung
- Einstellbar von 8,0V bis 36,0V (Standard 12V).
- Ausgangsstrom
- Einstellbar von 1,0A bis 55,0A (Standard 30A).
- Schutzfunktionen
- Umfasst Überstrom-, Übertemperatur-, Kurzschluss- und Überlastschutz.
Abbildungen und Diagramme

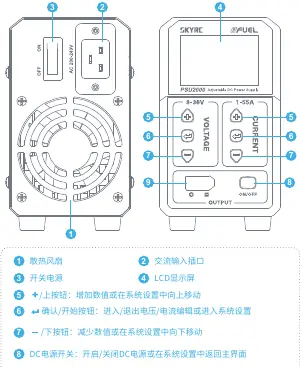

- Die Vorderseite enthält das LCD-Display, Tasten zur Spannungs- und Stromanpassung sowie den XT90-Ausgang.
- Die Rückseite enthält den AC-Eingang und den Hauptnetzschalter.
Modellkompatibilität
- Die 100-120V und 200-240V Versionen sind nicht kompatibel.
- Der DC-Ausgang verwendet einen XT90-Stecker.
