Bedienungsanleitung für AJAX 12V PSU für Hub/Hub Plus/ReX
Erfahren Sie, wie Sie das AJAX 12V PSU Netzteil für Hub, Hub Plus und ReX sicher installieren und anschließen. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zum Austausch der Platine, technische Daten und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das AJAX 12V PSU ist ein Netzteilmodul, das das Standard-Netzteil (110/230 V) in den Hub/Hub Plus-Zentralen sowie im ReX-Funk-Signalverstärker ersetzt. Es ermöglicht den Betrieb des Geräts an 12-Volt-Gleichstromquellen. Wichtiger Hinweis: Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Vor Beginn der Arbeiten muss das Gerät zwingend vom Stromnetz getrennt werden.
Installationsprozess
- Entfernen Sie die Schrauben und nehmen Sie das Gerät vom SmartBracket-Montagepanel ab, indem Sie es mit Kraft nach unten schieben.
- Schalten Sie das Gerät aus, indem Sie den Ein-/Ausschalter für 2 Sekunden gedrückt halten.
- Trennen Sie die Strom- und Ethernet-Kabel.
- Warten Sie 5 Minuten, bis sich die Kondensatoren entladen haben.
- Lösen Sie die vier Schrauben des Gehäusedeckels und nehmen Sie diesen ab.

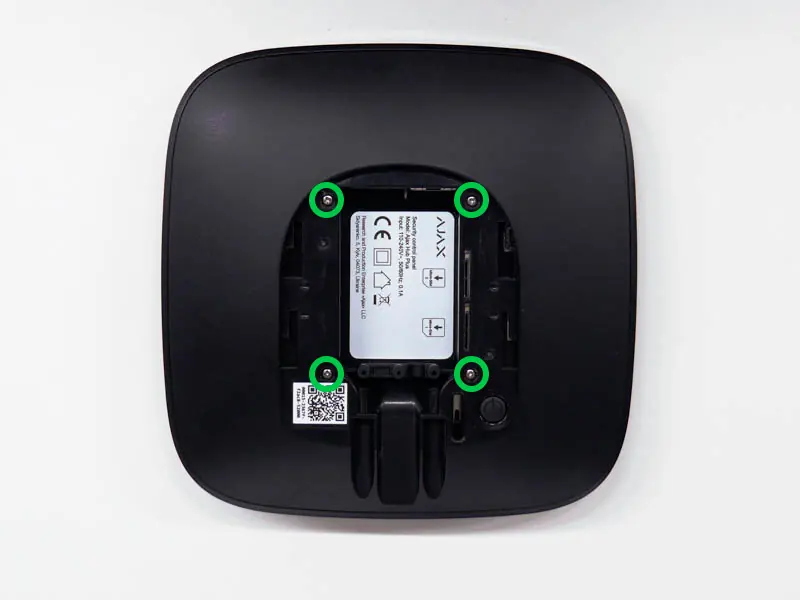

- Entfernen Sie die Schrauben, mit denen die Platinen am Gehäuse befestigt sind.
- Nehmen Sie beide Platinen vorsichtig heraus. Achten Sie darauf, sie in der gleichen Ebene zu halten und die Verbindung zwischen den Platinen nicht zu trennen oder zu beschädigen.

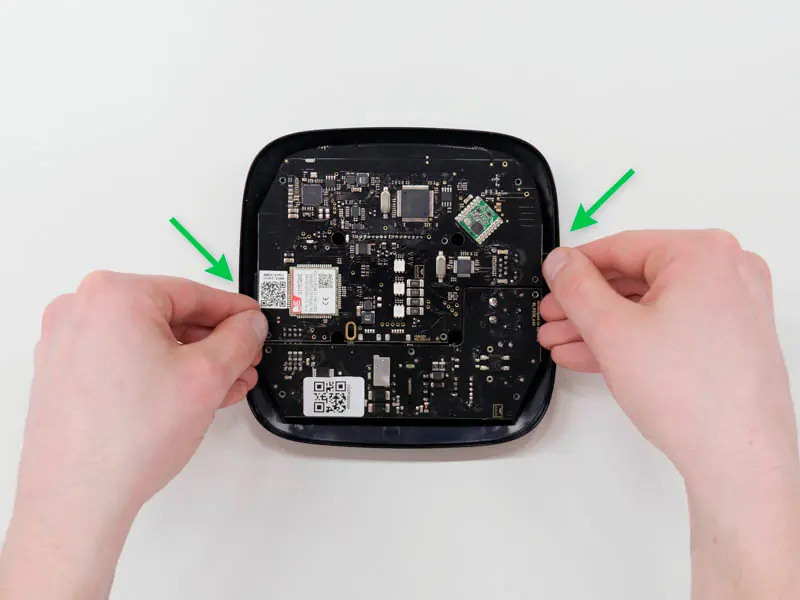

- Trennen Sie das alte Netzteilmodul (kleinere Platine) vom Mainboard.
- Verbinden Sie das neue 12V PSU Modul mit dem Mainboard über den 8-Pin-Stecker. Achten Sie darauf, die Antennen nicht zu verbiegen oder zu beschädigen.
- Setzen Sie die Platinen wieder ein, montieren Sie das Gehäuse und ziehen Sie die Schrauben fest. Achten Sie darauf, dass Kabel nicht eingeklemmt werden und die Platinen fest auf den Führungen sitzen.
- Schließen Sie die Stromversorgung (und ggf. das Ethernet-Kabel) an.
- Schalten Sie die 12V-Stromquelle ein.
- Schalten Sie das Gerät durch 2-sekündiges Halten des Power-Buttons ein.
- Befestigen Sie das Gerät wieder am SmartBracket-Montagepanel.
Inbetriebnahme und Wartung
Nach dem Einschalten warten Sie den Ladevorgang ab und prüfen den Status der externen Stromversorgung in der Ajax-App. Sollte keine Stromversorgung angezeigt werden, prüfen Sie bei Verwendung eines Terminal-Adapters die Polarität der angeschlossenen Drähte. Das Gerät selbst erfordert keine technische Wartung.
Technische Daten
- Eingangsspannung: 8-20 V DC
- Ausgangsspannung: 4.65 V DC ± 3%
- Einschaltspannung: 8 V DC ± 2.5%
- Ausschaltspannung: 6.9-7.5 V (lastabhängig)
- Max. Eingangsstrom:< 1 A
- Max. Ausgangsstrom: 1,5 A
- Abmessungen: 138 × 64 × 13 mm
Praktische Hilfe
Typische Probleme
Keine Stromversorgung nach der Installation
Prüfen Sie bei Verwendung eines Terminal-Adapters die Polarität der angeschlossenen Drähte. Kontaktieren Sie den Support, falls das Problem nach erneutem Anschluss weiterhin besteht.
Gerät startet nicht oder zeigt Fehler
Stellen Sie sicher, dass die Platinen korrekt auf den Führungen sitzen und nicht wackeln. Prüfen Sie, ob Kabel eingeklemmt sind.
Vor der Verwendung
- Installation nur durch qualifizierte Elektrofachkraft.
- Gerät vor der Installation vom Stromnetz trennen.
- Nach dem Trennen 5 Minuten warten, bis sich die Kondensatoren entladen haben.
- Antennen beim Platinentausch nicht verbiegen oder beschädigen.
- Sicherstellen, dass die Eingangsspannung den zulässigen Bereich (8-20 V DC) nicht überschreitet.
Technische Daten in der Praxis
- Eingangsspannung
- Der zulässige Bereich der Gleichstromquelle (8-20 V DC).
- Ausgangsspannung
- Die vom Modul bereitgestellte Spannung für das Gerät (4.65 V DC).
- Max. Ausgangsstrom
- Die maximale Stromstärke, die das Netzteil liefern kann (1,5 A).
Abbildungen und Diagramme
- Die 8-Pin-Verbindung zwischen den Platinen muss vorsichtig hergestellt werden, um den Stecker nicht zu beschädigen.
- Beim Zusammenbau muss darauf geachtet werden, dass SIM-Karten-Slot, Strom- und Ethernet-Buchsen korrekt ausgerichtet sind.
Modellkompatibilität
- Geeignet für Hub, Hub Plus und ReX.
