Bedienungsanleitung für AJAX Relay 12V Funk-Relais

Wichtige Informationen aus der Anleitung

Das AJAX Relay 12V ist ein drahtloses Niederspannungsrelais mit potenzialfreien (trockenen) Kontakten. Es dient zum ferngesteuerten Ein- und Ausschalten von Geräten, die mit einer 7–24 V DC-Quelle betrieben werden. Wichtiger Sicherheitshinweis: Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen, unabhängig von der Art des Stromkreises.

Funktionselemente

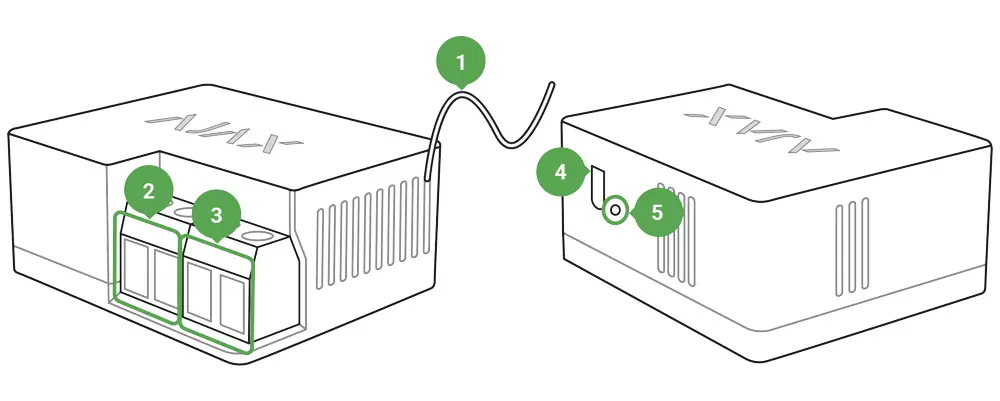

Das Gerät besteht aus folgenden Komponenten:

• Antenne
• Stromversorgungs-Anschlussklemmen (PS IN)
• Kontakt-Anschlussklemmen (Relay)
• Funktionstaste
• Lichtanzeige

Funktionsprinzip

Das Relais wird mit 7–24 V DC betrieben (empfohlen 12 V oder 24 V). Die Kontakte sind galvanisch nicht mit dem Gerät selbst verbunden, wodurch sie in Stromkreisen verschiedener Spannungen (z. B. Sirenen, elektrische Ventile, elektromagnetische Schlösser) als Taster oder Schalter fungieren können. Das Gerät kommuniziert über das Jeweller-Funkprotokoll mit einem Ajax-Hub.

Installation

Vor der Installation ist das Kabel, an das das Relais angeschlossen wird, spannungsfrei zu schalten. Die Antenne sollte bei der Montage in einer Unterputzdose nach außen geführt und unter dem Kunststoffrahmen der Steckdose platziert werden. Halten Sie die Antenne von Metallstrukturen fern, um Funkstörungen zu vermeiden. Kürzen Sie die Antenne nicht.

Betriebsmodi

Das Relais unterstützt zwei Betriebsmodi:

• Bistabil: Das Relais öffnet oder schließt den Kontakt und verbleibt in diesem Zustand.
• Impuls (Pulse): Das Relais öffnet oder schließt den Kontakt für eine voreingestellte Zeit (0,5 bis 255 Sekunden) und kehrt dann in den Ausgangszustand zurück.

Konfiguration und Kopplung

Die Kopplung erfolgt über die Ajax-App:

1. Hub einschalten und Internetverbindung prüfen.
2. Ajax-App installieren, Konto erstellen und Hub hinzufügen.
3. Relais an 12 V oder 24 V Stromversorgung anschließen.
4. In der App "Gerät hinzufügen" wählen, QR-Code scannen oder manuell eingeben.
5. Auf "Hinzufügen" klicken und die Funktionstaste am Relais drücken.

Technische Daten und Schutzfunktionen

Das Gerät verfügt über einen Spannungs- und Temperaturschutz. Der Kontakt öffnet automatisch, wenn die Spannung die Grenzwerte von 6,5–36,5 V überschreitet oder die interne Temperatur 85°C erreicht. Das Gerät ist für den Innenbereich (IP20) konzipiert und erfordert keine Wartung.
