Bedienungsanleitung für Ajax NVR Netzwerk-Videorekorder
Erfahren Sie, wie Sie den Ajax NVR Netzwerk-Videorekorder installieren und einrichten. Diese Anleitung enthält technische Daten, Kompatibilitätsinformationen und Sicherheitsfunktionen für die 8- und 16-Kanal-Versionen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Ajax NVR ist ein Netzwerk-Videorekorder zur Einbindung von IP-Kameras in das Ajax-System. Er unterstützt bis zu 16 Kanäle in 4K, nutzt JetSparrow-Technologie für schnelles Streaming und erfordert eine interne 3,5-Zoll-SATA-Festplatte. S. 1, 2
Wichtigste Schritte
- Installation der Festplatte S. 2
- Einrichtung per App S. 2
Erste Inbetriebnahme
- Verbinden Sie den NVR mit dem Stromnetz und dem Ethernet-Kabel. Nutzen Sie die Ajax-App, um das Gerät per QR-Code hinzuzufügen. S. 2
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Der Gesundheitszustand des NVR und der Festplatte kann jederzeit über die Ajax-App überwacht werden. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Auflösung | bis zu 4K (25/30 fps) | Maximale Videoqualität | S. 2 |
| Festplatte | bis 16 TB | Maximale Kapazität SATA 3.5 Zoll | S. 2 |
| Stromversorgung | 110–240 V~, 50/60 Hz | Eingebautes Netzteil | S. 2 |
Wo es im PDF steht
- Produktübersicht und Funktionsweise S. 1
- Technische Daten und Installation S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

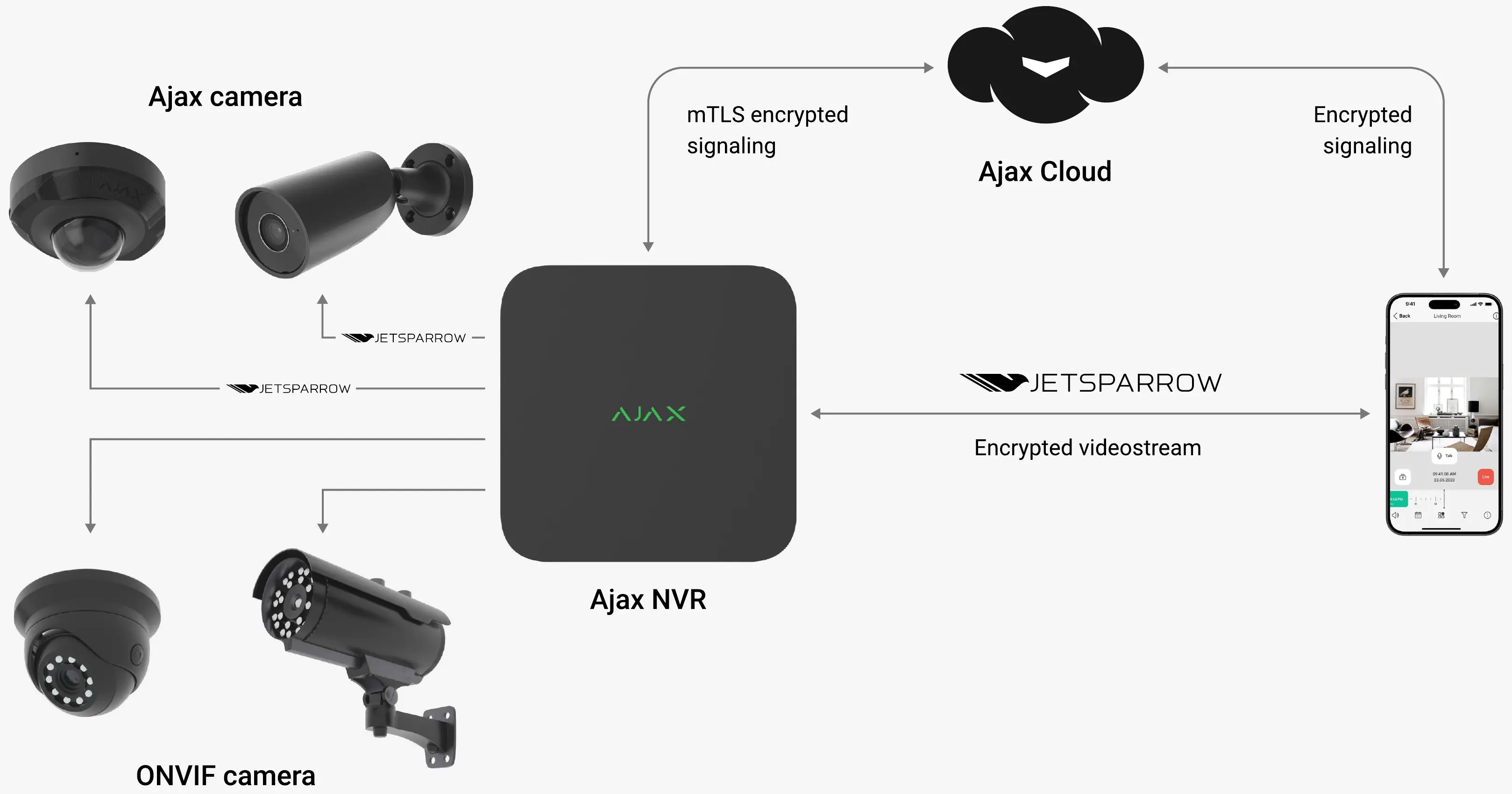

Der Ajax NVR (Network Video Recorder) dient dazu, IP-Kameras von Drittanbietern in das Ajax-Video-Management-System (VMS) zu integrieren. Das Gerät nutzt die proprietäre JetSparrow-Technologie für eine schnelle Peer-to-Peer-Übertragung von Videodaten. Es ist in einer 8-Kanal- und einer 16-Kanal-Version erhältlich und unterstützt 4K-Auflösung.
Produktbeschreibung
Der NVR fungiert als zentrale Einheit für die Videoüberwachung innerhalb des Ajax-Ökosystems. Er ermöglicht eine nahtlose Einbindung von Kameras, bietet eine verschlüsselte Videostreaming-Funktion und unterstützt die Speicherung auf einer internen Festplatte.
Installation und Wartung
Die Installation ist auf Benutzerfreundlichkeit ausgelegt:
- SmartBracket: Ermöglicht eine schnelle und sichere Montage.
- Einrichtung: Die Konfiguration erfolgt über die Ajax-Apps. Die Verbindung wird einfach per QR-Code hergestellt.
- Netzwerk: Das Gerät verfügt über eine automatische Suche nach verfügbaren Kameras im lokalen Netzwerk.
- Wartung: Über die App ist eine Echtzeit-Überwachung des NVR-Gesundheitszustands, einschließlich des HDD-Status, möglich.
Sicherheit und Datenschutz
Das System legt großen Wert auf Sicherheit:
- Videostreams sind mit TLS verschlüsselt.
- Ein mTLS-Handshake findet zwischen der Ajax Cloud und dem NVR statt.
- Das Gerät ist NDAA-konform.
- Es gibt eine Manipulationserkennung (Tamper-Button) bei Demontageversuchen.
- Der Zugriff auf die auf der Festplatte gespeicherten Mediendaten ist nur dem Eigentümer gestattet.
Technische Daten

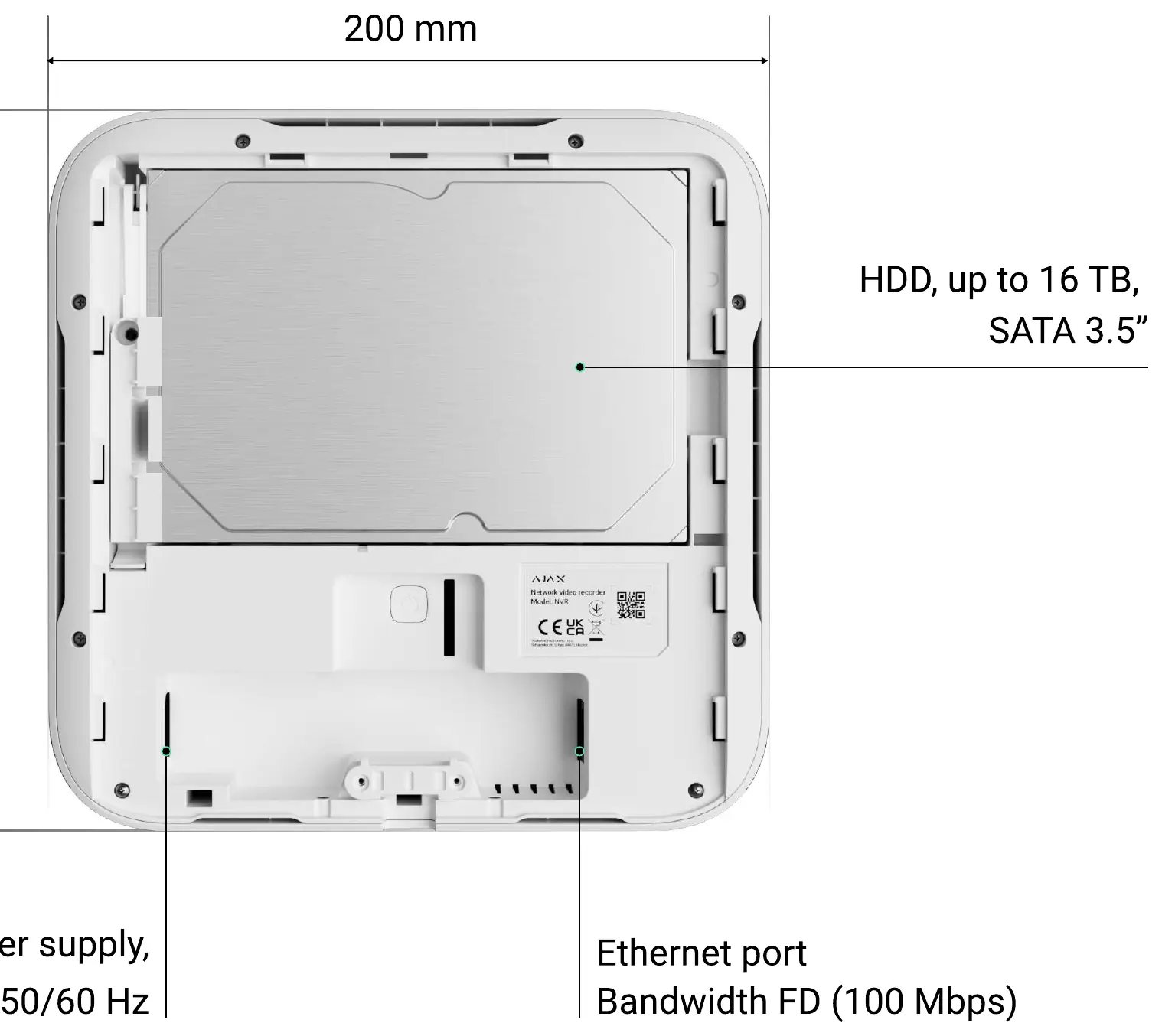

Das Gerät unterstützt Festplatten (HDD) bis zu 16 TB im 3,5-Zoll-SATA-Format. Die Stromversorgung erfolgt über ein eingebautes Netzteil (110–240 V~, 50/60 Hz). Der NVR ist für den Innenbereich konzipiert (IP20) und arbeitet in einem Temperaturbereich von 0 °C bis +40 °C.
Praktische Hilfe
Typische Probleme
Kamera wird nicht gefunden
Stellen Sie sicher, dass sich die Kamera im selben lokalen Netzwerk befindet und die automatische Suche in der Ajax-App aktiviert ist.
Keine Aufzeichnung möglich
Überprüfen Sie den Status der installierten SATA 3.5 Zoll Festplatte in der App und stellen Sie sicher, dass sie korrekt angeschlossen ist.
Manipulationsalarm
Der Tamper-Button an der Unterseite wurde ausgelöst. Prüfen Sie, ob das Gerät korrekt in der SmartBracket-Halterung sitzt.
Vor der Verwendung
- Stellen Sie sicher, dass ein Ajax Hub im System vorhanden ist.
- Bereiten Sie eine SATA 3.5 Zoll Festplatte (bis 16 TB) für die Installation vor.
- Installieren Sie die Ajax-App auf Ihrem Smartphone.
- Stellen Sie eine stabile Ethernet-Verbindung für den NVR sicher.
- Prüfen Sie die Stromversorgung (110–240 V).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Decoding-Formate
- Unterstützt H.265 und H.264 für effiziente Videokompression.
- Schutzklasse IP20
- Das Gerät ist nur für den Innenbereich geeignet und nicht gegen Wasser geschützt.
Modellkompatibilität
- Kompatibel mit allen Ajax Hubs.
- Es können bis zu 14 NVRs in einem einzigen Ajax-System betrieben werden.
