Bedienungsanleitung für ADJ Vizi Beam 12RX Moving Head

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den ADJ Vizi Beam 12RX. Das Gerät ist ausschließlich für den professionellen Einsatz durch geschultes Personal bestimmt. Vor der Inbetriebnahme müssen alle Anweisungen sorgfältig gelesen werden. Bei Schäden durch unsachgemäße Installation oder Nichtbeachtung der Sicherheitsrichtlinien erlischt die Garantie.

Sicherheitshinweise

• Schutzklasse 1: Das Gerät muss ordnungsgemäß geerdet sein.
• UV-Strahlung: Das Gerät emittiert intensive UV-Strahlung. Tragen Sie geeigneten Augen- und Hautschutz. Vermeiden Sie direkten Blick in die Lichtquelle.
• Abstände: Halten Sie einen Mindestabstand von 12 Metern zu beleuchteten Objekten und 0,2 Metern zu entflammbaren Materialien ein.
• Betrieb: Berühren Sie das Gehäuse während des Betriebs nicht, da es sehr heiß wird. Lassen Sie das Gerät vor Wartungsarbeiten ca. 60 Minuten abkühlen.
• Installation: Verwenden Sie bei Überkopfmontage immer ein geeignetes Sicherheitskabel.

Installation und Montage

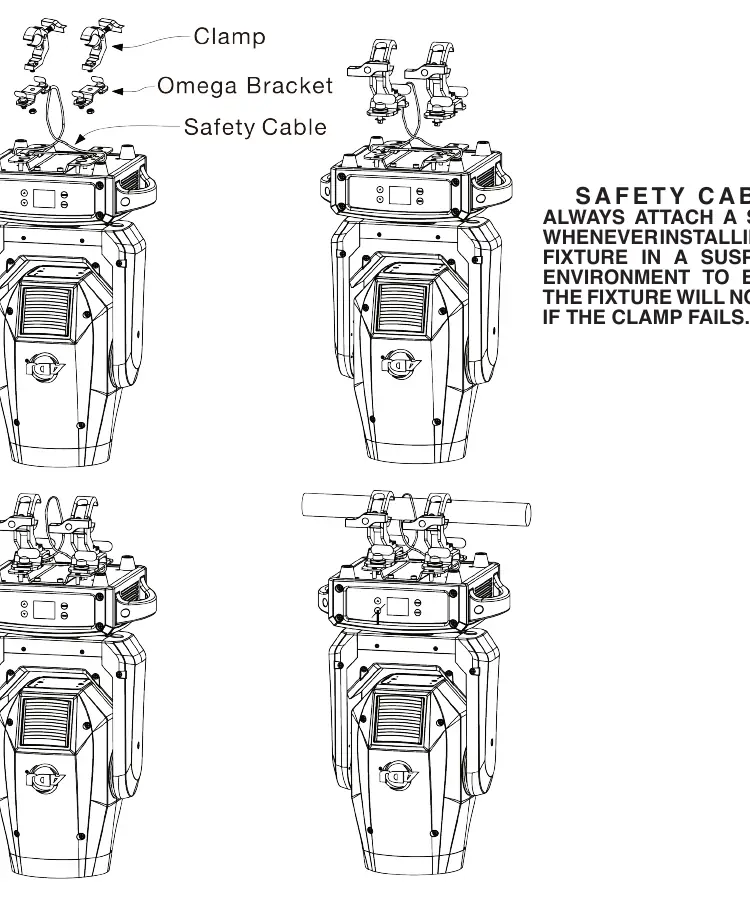

Das Gerät kann vertikal (hängend oder stehend) oder horizontal montiert werden. Verwenden Sie die mitgelieferten Omega-Halterungen:

• Setzen Sie die Omega-Halterungen in die entsprechenden Löcher an der Unterseite des Geräts ein.
• Sichern Sie die Halterungen durch eine 1/4-Drehung der Schnellverschlüsse im Uhrzeigersinn.
• Befestigen Sie eine professionelle Rigging-Klemme an den Omega-Halterungen.
• Bringen Sie immer ein Sicherheitskabel an den dafür vorgesehenen Befestigungspunkten an, niemals am Tragegriff.

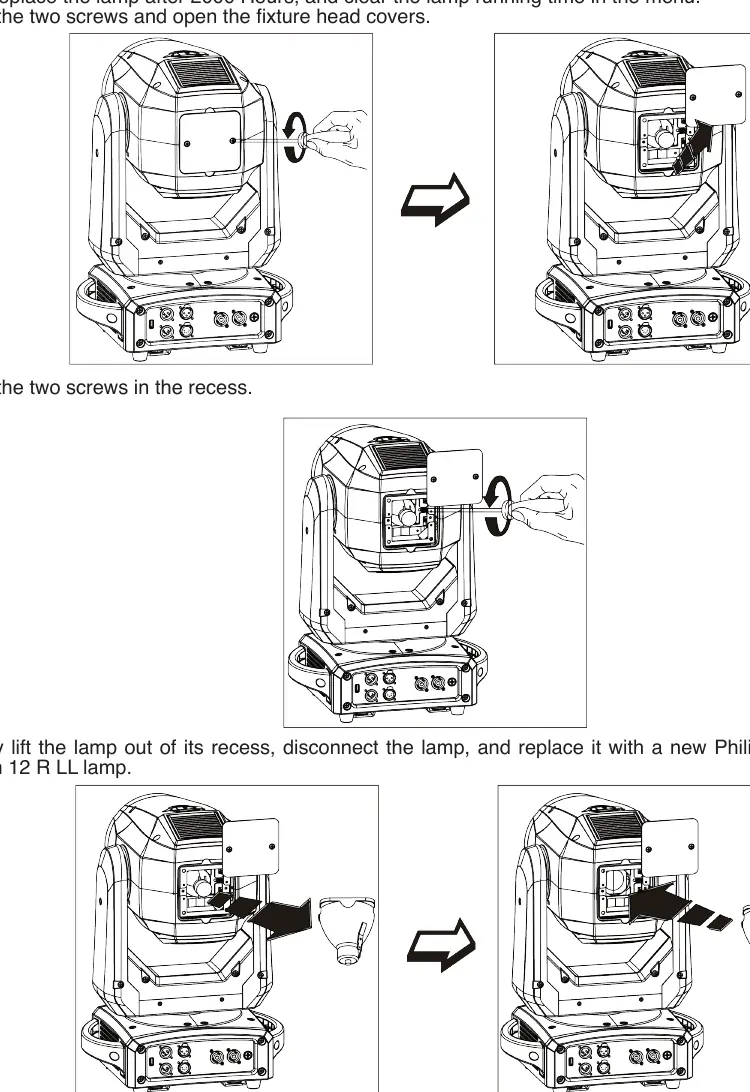

Lampenwechsel

Die Lampe sollte nach 2000 Betriebsstunden gewechselt werden. Gehen Sie wie folgt vor:

1. Trennen Sie das Gerät vom Stromnetz und lassen Sie es 15 Minuten abkühlen.
2. Lösen Sie die zwei Schrauben an der Abdeckung des Gerätekopfes.
3. Entfernen Sie vorsichtig die alte Lampe und setzen Sie eine neue Philips MSD Platinum 12 R LL Lampe ein.
4. Berühren Sie die Lampe niemals mit bloßen Händen (Öl von der Haut verkürzt die Lebensdauer).
5. Setzen Sie die Abdeckung wieder auf und sichern Sie diese.
6. Setzen Sie die Lampenbetriebszeit im Menü zurück.

Systemmenü und Bedienung

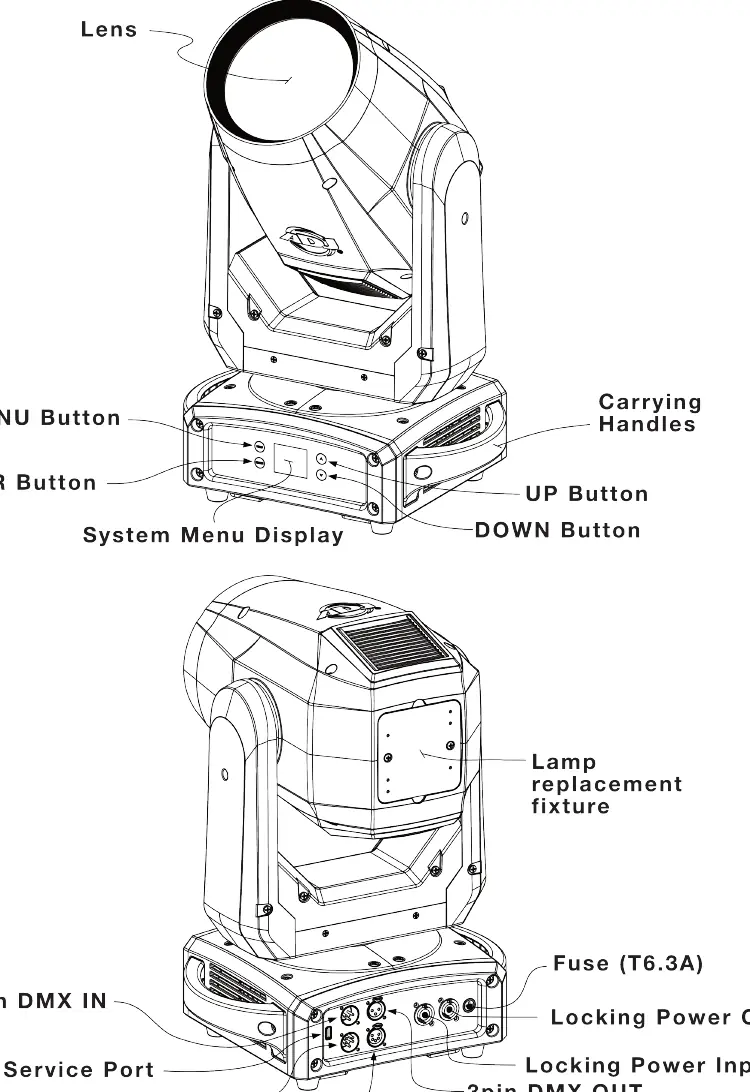

Das Systemmenü wird über das LCD-Display und die vier Tasten (MENU, ENTER, UP, DOWN) gesteuert:

• DMX-Einstellungen: Hier können Sie die DMX-Adresse (001-512) und den DMX-Kanalmodus (13ch oder 17ch) festlegen.
• Persönlichkeit: Ermöglicht Einstellungen wie Pan/Tilt-Invertierung, Pan-Grad-Begrenzung, Lüftersteuerung und Hibernation-Modus.
• Informationen: Zeigt Betriebsstunden, Lampenlebensdauer, Temperaturen und Softwareversionen an.
• Service: Zugriff auf Kalibrierung und Software-Updates (Passwort: 050).

Wartung und Reinigung

Regelmäßige Reinigung ist für eine optimale Lichtleistung und Lebensdauer entscheidend. Reinigen Sie die externe Linse regelmäßig mit einem weichen Tuch. Verwenden Sie niemals Alkohol, Lösungsmittel oder ammoniakbasierte Reiniger. Führen Sie alle drei Monate eine elektrische Überprüfung durch einen Fachmann durch.

Technische Daten

• Lichtquelle: 260W Philips Platinum 12R LL MSD Entladungslampe (6000 Std.)
• DMX-Kanäle: 13 oder 17 Kanäle
• Pan/Tilt: 540° Pan, 270° Tilt
• Stromversorgung: 100-240V, 50/60Hz
• Leistungsaufnahme: 355W (@120V), 344W (@230V)
