ADJ Ultra Beam Bar 12CW Bedienungsanleitung
Schnelle Anleitung für die ADJ Ultra Beam Bar 12CW. Erfahren Sie alles über Installation, DMX-Konfiguration, Menüeinstellungen und Wartung dieser professionellen LED-Lichtleiste.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die ADJ Ultra Beam Bar 12CW ist eine professionelle LED-Lichtleiste, die ausschließlich für geschultes Personal bestimmt ist. Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise. Das Gerät verfügt über 12 einzeln steuerbare 20-Watt-LEDs (6200k, kaltweiß) mit einem Abstrahlwinkel von 5 Grad. Es ist für den Einsatz auf Bühnen, in Clubs oder Unterhaltungsräumen konzipiert.
Sicherheitshinweise
- Schutzklasse 1: Das Gerät muss ordnungsgemäß geerdet sein.
- Augenschutz: Niemals direkt in die Lichtquelle schauen. Es besteht die Gefahr von Netzhautschäden oder Erblindung.
- Abstände: Halten Sie einen Mindestabstand von 2 Metern zu Objekten/Oberflächen und 0,5 Metern zu brennbaren Materialien ein.
- Belüftung: Blockieren Sie keine Lüftungsschlitze. Sorgen Sie für ca. 15 cm Abstand zu Wänden oder anderen Geräten.
- Wartung: Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Öffnen Sie das Gehäuse nicht.

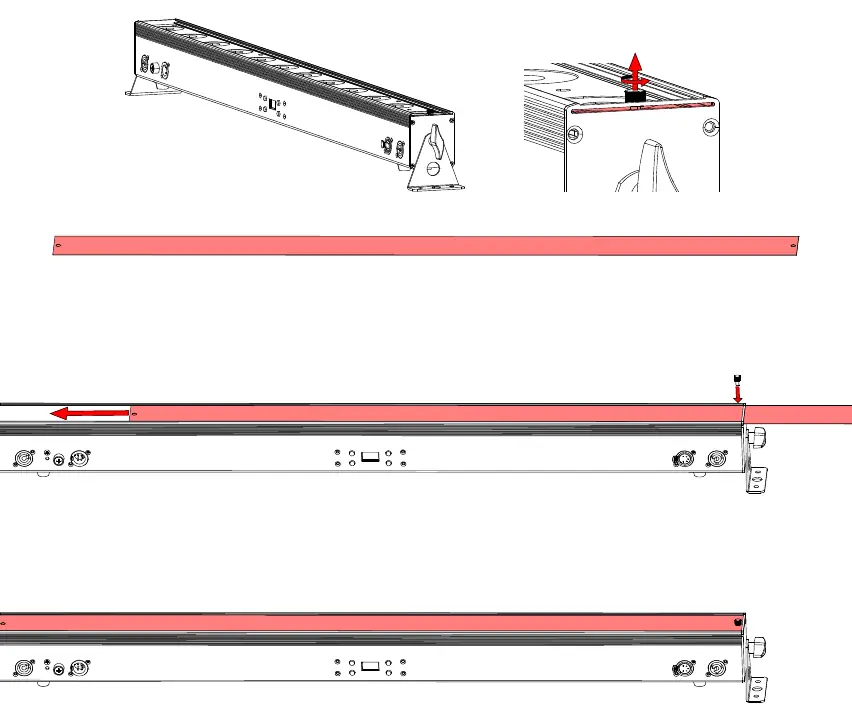

Installation und Montage
Das Gerät kann vertikal (hängend oder stehend) oder horizontal montiert werden. Bei einer hängenden Installation ist zwingend ein sekundäres Sicherungsseil zu verwenden, das an dem dafür vorgesehenen Befestigungspunkt angebracht wird. Verwenden Sie für die Montage an Traversen geeignete Klemmen (nicht im Lieferumfang enthalten).
Systemmenü und Bedienung
Das Gerät verfügt über ein 4-Tasten-Bedienfeld und ein Display. Mit der MODE-Taste navigieren Sie durch die Hauptmenüpunkte. Mit SET UP bestätigen Sie die Auswahl, und mit UP/DOWN ändern Sie die Werte. Das Display kann durch eine automatische Sperrfunktion nach einer gewissen Zeit der Inaktivität geschaltet werden.
DMX-Konfiguration
Die Ultra Beam Bar 12CW unterstützt verschiedene DMX-Kanalmodi (1, 3, 12, 14 und 19 Kanäle). Bei langen Kabelwegen wird die Verwendung eines DMX-Terminators (110-120 Ohm Widerstand zwischen Pin 2 und 3) empfohlen, um fehlerhaftes Verhalten zu vermeiden. Die Adressierung erfolgt über das Menü.
Wartung und Reinigung
Eine regelmäßige Reinigung ist für eine optimale Lichtleistung und Lebensdauer erforderlich. Reinigen Sie die externe Linsenoberfläche regelmäßig mit einem weichen Tuch. Verwenden Sie niemals Alkohol, Lösungsmittel oder ammoniakbasierte Reiniger. Führen Sie alle drei Monate eine elektrische Überprüfung durch, um sicherzustellen, dass alle Kontakte in gutem Zustand sind und keine Überhitzung auftritt.
Herstellerinformationen
ADJ Products, LLC
Praktische Hilfe
Typische Probleme
Erratic behavior (unvorhersehbares Verhalten)
Verwenden Sie einen DMX-Terminator am Ende der DMX-Kette, um Signalreflexionen zu vermeiden.
Überhitzung
Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und ein Mindestabstand von 15 cm zu Wänden eingehalten wird.
Gerät lässt sich nicht einschalten
Überprüfen Sie die Stromverbindung und ob das Netzkabel fest sitzt. Stellen Sie sicher, dass die Sicherung intakt ist.
Vor der Verwendung
- Überprüfen Sie den Versandkarton auf Transportschäden.
- Stellen Sie sicher, dass alle Zubehörteile vorhanden sind.
- Prüfen Sie, ob die Stromspannung mit den Spezifikationen übereinstimmt (AC 100V-240V).
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Montieren Sie das Gerät stabil und verwenden Sie ein Sicherheitskabel bei hängender Montage.
Technische Daten in der Praxis
- 5° Abstrahlwinkel
- Sehr enger, fokussierter Lichtstrahl pro Pixel für präzise Beleuchtungseffekte.
- 1.9KHz LED Refresh Rate
- Wichtig für flimmerfreie Videoaufnahmen.
- DMX-Kanalmodi
- Verschiedene Modi (1, 3, 12, 14, 19 Kanäle) bieten unterschiedliche Kontrolle über Pixel, Strobe und Dimmer.
Abbildungen und Diagramme

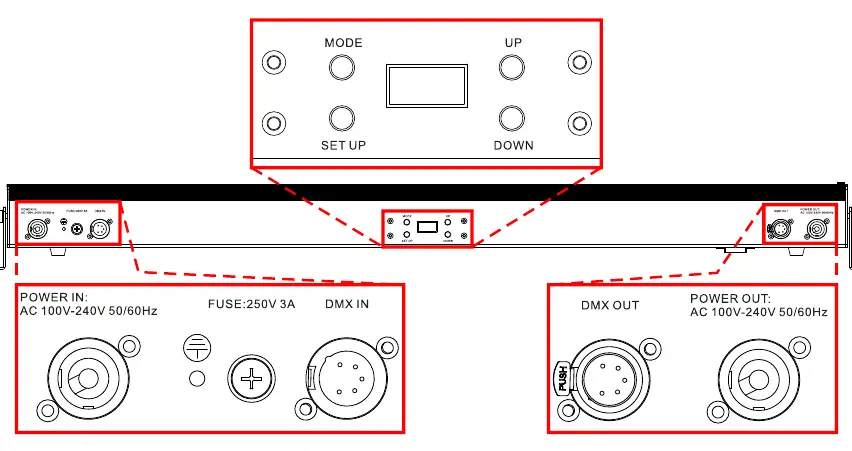

- Die Übersicht zeigt die Position der Anschlüsse (Power In/Out, DMX In/Out) und des Bedienfelds.
- Die Montageanleitung verdeutlicht die Verwendung der Haltebügel und des Sicherheitskabel-Befestigungspunkts.

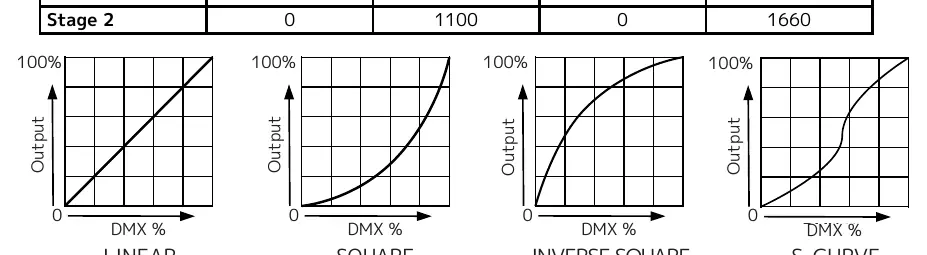

- Die Dimmkurven-Grafik zeigt das Verhalten der Lichtintensität bei verschiedenen DMX-Werten.
Modellkompatibilität
- Kompatibel mit ADJ UC-IR Fernbedienung.
- RDM und RDM NET kompatibel.
- Daisy-Chain-Stromverbindung: Bis zu 17 Einheiten bei 120V, bis zu 32 Einheiten bei 230V.
