Bedienungsanleitung für ADJ Inno Pocket Scan LED-Scanner

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet eine umfassende Übersicht zur Inbetriebnahme und Bedienung des ADJ Inno Pocket Scan. Das Gerät ist ein kompakter, intelligenter LED-Scanner mit 6 DMX-Kanälen. Zu den wichtigsten Funktionen gehören drei Betriebsmodi (Sound Active, Show Mode, DMX-Steuerung), 12 vorprogrammierte Shows und die Möglichkeit zur Daisy-Chain-Verkabelung. Bitte beachten Sie, dass das Gerät nur für den Innenbereich bestimmt ist und bei Betrieb heiß werden kann.

Produktbeschreibung und Funktionen

Der Inno Pocket Scan verfügt über ein internes Mikrofon für musikgesteuerte Shows, ein digitales Display für Adress- und Funktionseinstellungen sowie 8 feste Gobos/Farben plus Spot/Weiß. Das Gerät ist kompatibel mit der separat erhältlichen UC IR Fernbedienung.

Sicherheitshinweise

• Das Gerät darf nicht Regen oder Feuchtigkeit ausgesetzt werden.
• Nicht in das Licht schauen, um Augenschäden zu vermeiden.
• Das Gehäuse kann während des Betriebs sehr heiß werden; nicht berühren.
• Das Gerät muss an einem sicheren und stabilen Ort montiert werden, mit mindestens 15 cm Abstand zur Wand für ausreichende Belüftung.
• Keine vom Benutzer zu wartenden Teile im Inneren; das Gehäuse nicht öffnen.

Installation und Einrichtung

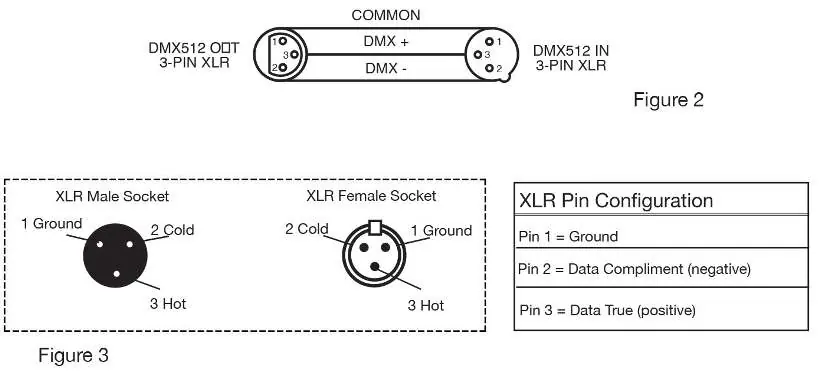

Das Gerät verfügt über ein automatisches Spannungsnetzteil (100V-240V). Für die DMX-Steuerung oder den Primary/Secondary-Betrieb sind DMX-Kabel mit 110-120 Ohm Widerstand erforderlich. Bei langen Kabelwegen wird ein Terminator (120 Ohm Widerstand zwischen Pin 2 und 3) am letzten Gerät empfohlen, um Signalfehler zu vermeiden. Die Daisy-Chain-Verkabelung der Stromversorgung ist auf maximal 19 Geräte bei 120V bzw. 35 Geräte bei 240V begrenzt.

Systemmenü und Einstellungen

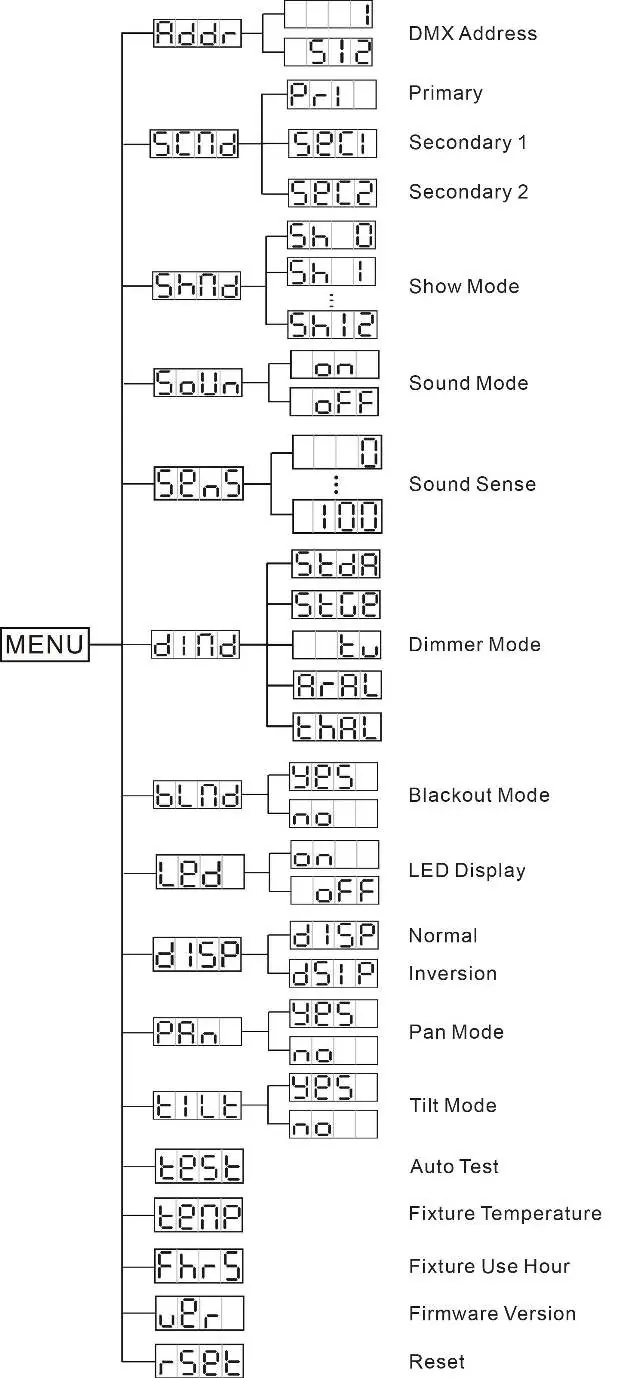

Über das Menü können verschiedene Parameter konfiguriert werden:

• ADDR: DMX-Adressierung.
• SCND: Einstellung als Secondary-Gerät (PRI, SEC1, SEC2).
• SHND: Auswahl der Show-Modi (0-12).
• SOUN: Aktivierung des Sound-Active-Modus.
• SENS: Einstellung der Mikrofonempfindlichkeit (0-100).

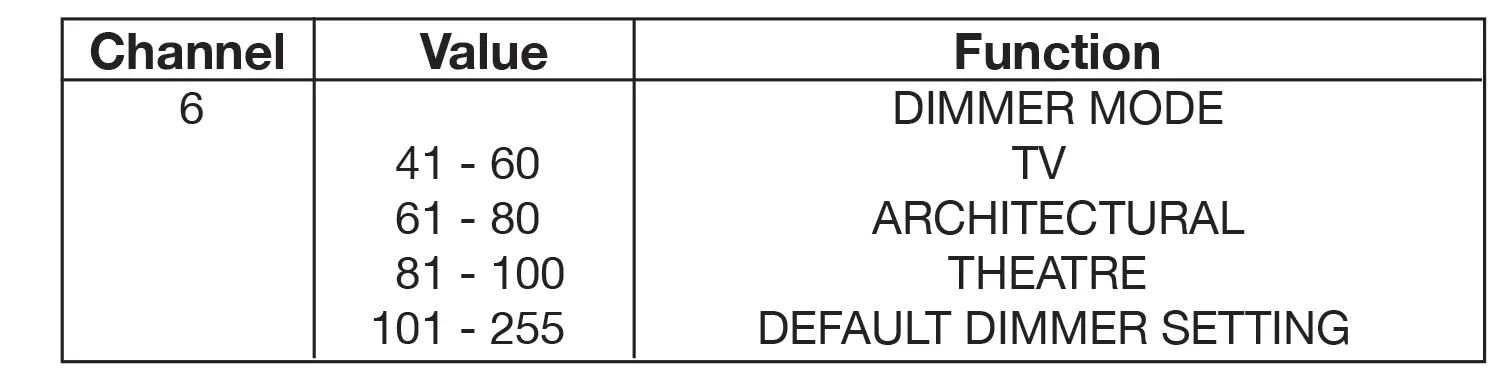

• DIND: Auswahl der Dimmerkurve.
• BLND: Blackout-Modus.
• PAN/TILT: Invertierung der Bewegungsachsen.
• TEST: Selbsttest-Programm.

Betriebsmodi

Das Gerät bietet drei Hauptmodi:

• Sound Active: Reagiert auf Musik über das interne Mikrofon.
• Show Mode: Führt eine der 12 vorprogrammierten Shows aus.

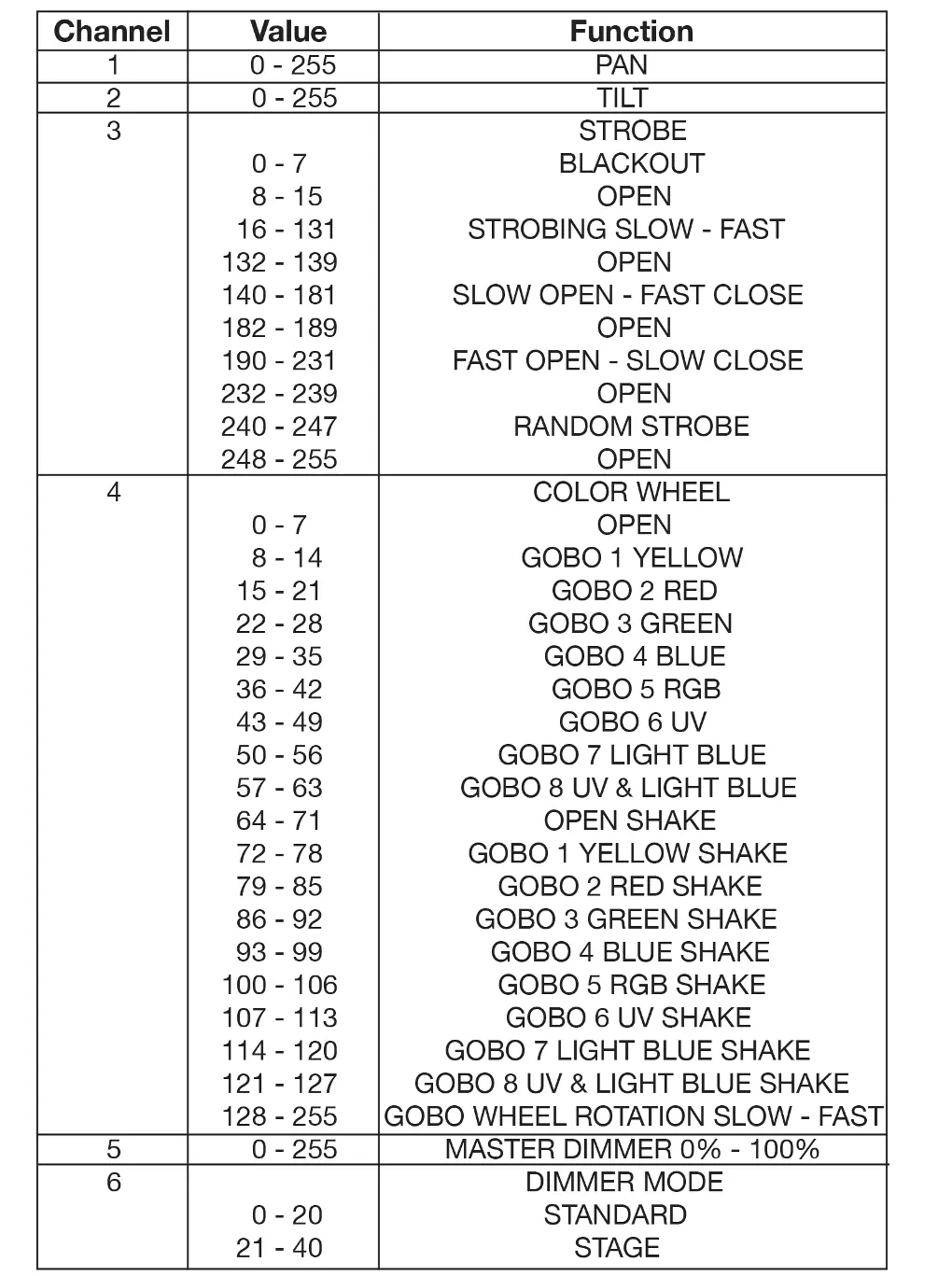

• DMX Control: Ermöglicht die Steuerung über einen externen DMX-Controller.

Im Primary/Secondary-Betrieb können bis zu 16 Einheiten ohne Controller synchronisiert werden, wobei ein Gerät als Primary fungiert.

Wartung und Fehlerbehebung

Aufgrund von Rauch und Staub sollte das Gerät regelmäßig gereinigt werden. Die externen Linsen und der Spiegel sollten alle 20 Tage, die internen Optiken alle 30-60 Tage mit Glasreiniger und einem weichen Tuch gereinigt werden. Bei Problemen wie fehlendem Lichtausgang prüfen Sie die externe Sicherung an der Rückseite des Geräts. Wenn das Gerät nicht auf Sound reagiert, stellen Sie sicher, dass die Musik ausreichend tiefe Frequenzen (Bass) enthält.

Technische Daten

Das Gerät verwendet eine 12W LED. Die Abmessungen betragen 294mm x 132mm x 165mm bei einem Gewicht von ca. 2,4 kg. Der Abstrahlwinkel liegt bei 14 Grad.
