Bedienungsanleitung für ADJ Inno Pocket Spot Moving Head

Wichtige Informationen aus der Anleitung

Der ADJ Inno Pocket Spot ist ein intelligenter DMX-Moving-Head mit LED-Lichtquelle. Er kann im Stand-alone-Modus, im Master/Slave-Betrieb oder über DMX gesteuert werden. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu lesen, insbesondere bezüglich der Montage und der elektrischen Anschlüsse.

Sicherheitshinweise

• Das Gerät ist nur für den Innenbereich bestimmt.
• Stellen Sie sicher, dass die lokale Stromspannung mit der erforderlichen Spannung des Geräts übereinstimmt.
• Das Gehäuse kann während des Betriebs sehr heiß werden; vermeiden Sie Berührungen.
• Blicken Sie niemals direkt in die Lichtquelle.
• Das Gerät muss in einem Bereich mit ausreichender Belüftung montiert werden (mindestens 15 cm Abstand zur Wand).
• Verwenden Sie bei der Überkopfmontage immer ein Sicherheitskabel.

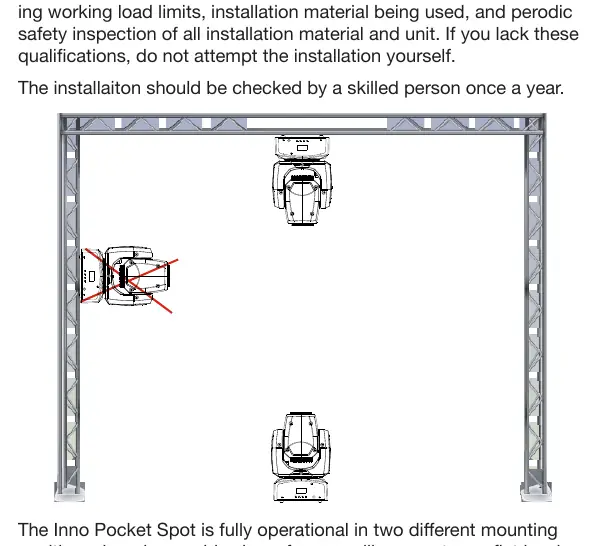

Montage und Installation

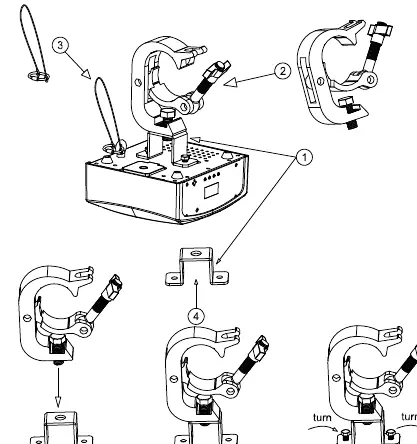

Das Gerät kann hängend an einer Traverse oder auf einer flachen Oberfläche betrieben werden. Bei der Montage an einer Traverse muss diese das 10-fache Gewicht des Geräts tragen können. Sichern Sie das Gerät immer mit einem sekundären Sicherheitskabel. Montieren Sie das Gerät niemals seitlich.

DMX-Einrichtung und Verkabelung

Der Inno Pocket Spot unterstützt den DMX-512-Standard. Verwenden Sie für die Verbindung zwischen den Geräten hochwertige DMX-Kabel (110 Ohm). Bei langen Kabelwegen wird die Verwendung eines Terminators (120 Ohm Widerstand zwischen Pin 2 und 3) am letzten Gerät empfohlen, um Signalfehler zu vermeiden. Das Gerät bietet zwei DMX-Kanalmodi: 9-Kanal und 11-Kanal.

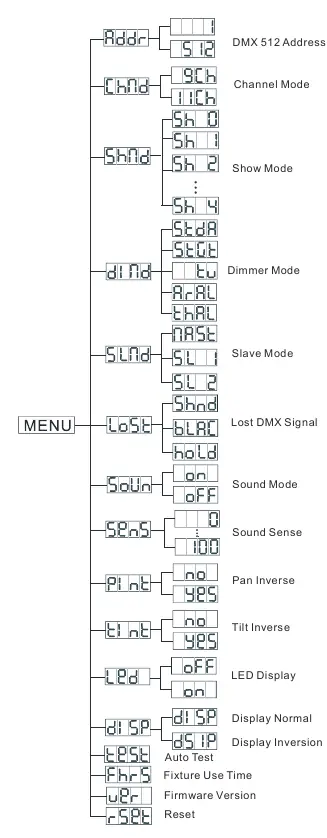

Systemmenü und Einstellungen

Das Menü wird über die Tasten MENU, ENTER, UP und DOWN bedient. Drücken Sie ENTER, um eine Auswahl zu bestätigen, und halten Sie MENU für 3 Sekunden gedrückt, um Einstellungen zu speichern. Wichtige Menüpunkte sind:

• ADDR: DMX-Adressierung.
• CHND: Auswahl des Kanalmodus (9CH oder 11CH).
• SHND: Auswahl der Show-Modi (0-4).
• SLND: Einstellung als Master oder Slave.
• SOUN: Aktivierung des Sound-Active-Modus.
• SENS: Einstellung der Mikrofonempfindlichkeit.
• RSET: Zurücksetzen des Geräts.

Wartung und Reinigung

Aufgrund von Nebelrückständen, Rauch und Staub sollten die internen und externen optischen Linsen sowie der Spiegel regelmäßig gereinigt werden. Verwenden Sie Glasreiniger und ein weiches Tuch für das Gehäuse und die Optik. Reinigen Sie die Lüftungsschlitze und das Lüftergitter mit einer Bürste. Trocknen Sie alle Teile vollständig ab, bevor Sie das Gerät wieder in Betrieb nehmen.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Stromversorgung und die Sicherung auf der Rückseite des Geräts. Wenn das Gerät nicht auf Musik reagiert, stellen Sie sicher, dass die Mikrofonempfindlichkeit (SENS) korrekt eingestellt ist und die Musik ausreichend Bassfrequenzen enthält.
