Bedienungsanleitung für ADJ 12PX HEX / 12PX HEX PEARL LED-Scheinwerfer
Schnellstartanleitung und vollständiges Handbuch für den ADJ 12PX HEX / 12PX HEX PEARL LED-Scheinwerfer. Erfahren Sie alles über DMX-Konfiguration, Betriebsmodi, Installation und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der ADJ 12PX HEX / 12PX HEX PEARL ist ein intelligenter LED-Scheinwerfer, der für den professionellen Einsatz konzipiert wurde. Dieses Dokument enthält wichtige Anweisungen zur sicheren Installation, DMX-Konfiguration und Bedienung. Bitte beachten Sie, dass das Gerät UV-Licht emittiert und entsprechende Sicherheitsvorkehrungen getroffen werden müssen.
Installation und Sicherheit
Die Montage muss durch Fachpersonal erfolgen. Stellen Sie sicher, dass die Montagefläche das 10-fache Gewicht des Geräts tragen kann. Verwenden Sie immer ein Sicherheitskabel, das das 12-fache Gewicht des Geräts halten kann. Halten Sie einen Abstand von mindestens 15 cm zu Wänden ein, um eine ausreichende Belüftung zu gewährleisten.
UV-Sicherheitshinweise: Das Gerät emittiert hochintensives UV-Licht. Vermeiden Sie direkten Blickkontakt und Hautkontakt. Tragen Sie geeignete Schutzkleidung und vermeiden Sie den Aufenthalt in einem Abstand von weniger als 3,3 Metern.
DMX-Einrichtung und Adressierung
Das Gerät unterstützt das DMX-512-Protokoll. Verwenden Sie abgeschirmte DMX-Kabel (110-120 Ohm). Bei langen Kabelwegen wird ein DMX-Terminator (120 Ohm Widerstand zwischen Pin 2 und 3) empfohlen, um Signalfehler zu vermeiden. Die DMX-Adresse wird über das digitale Bedienfeld eingestellt.

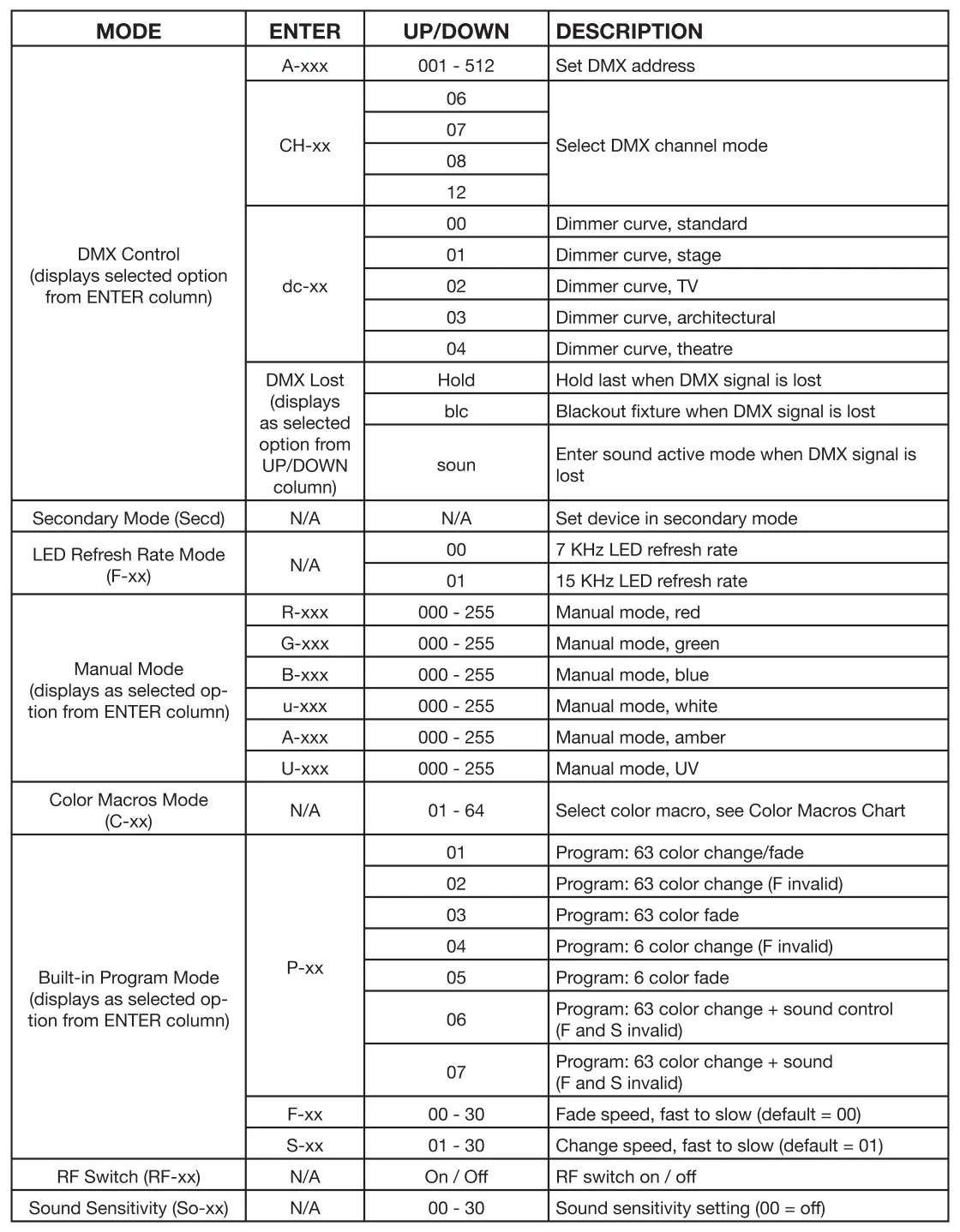

Betriebsmodi
Das Gerät bietet fünf Betriebsmodi:

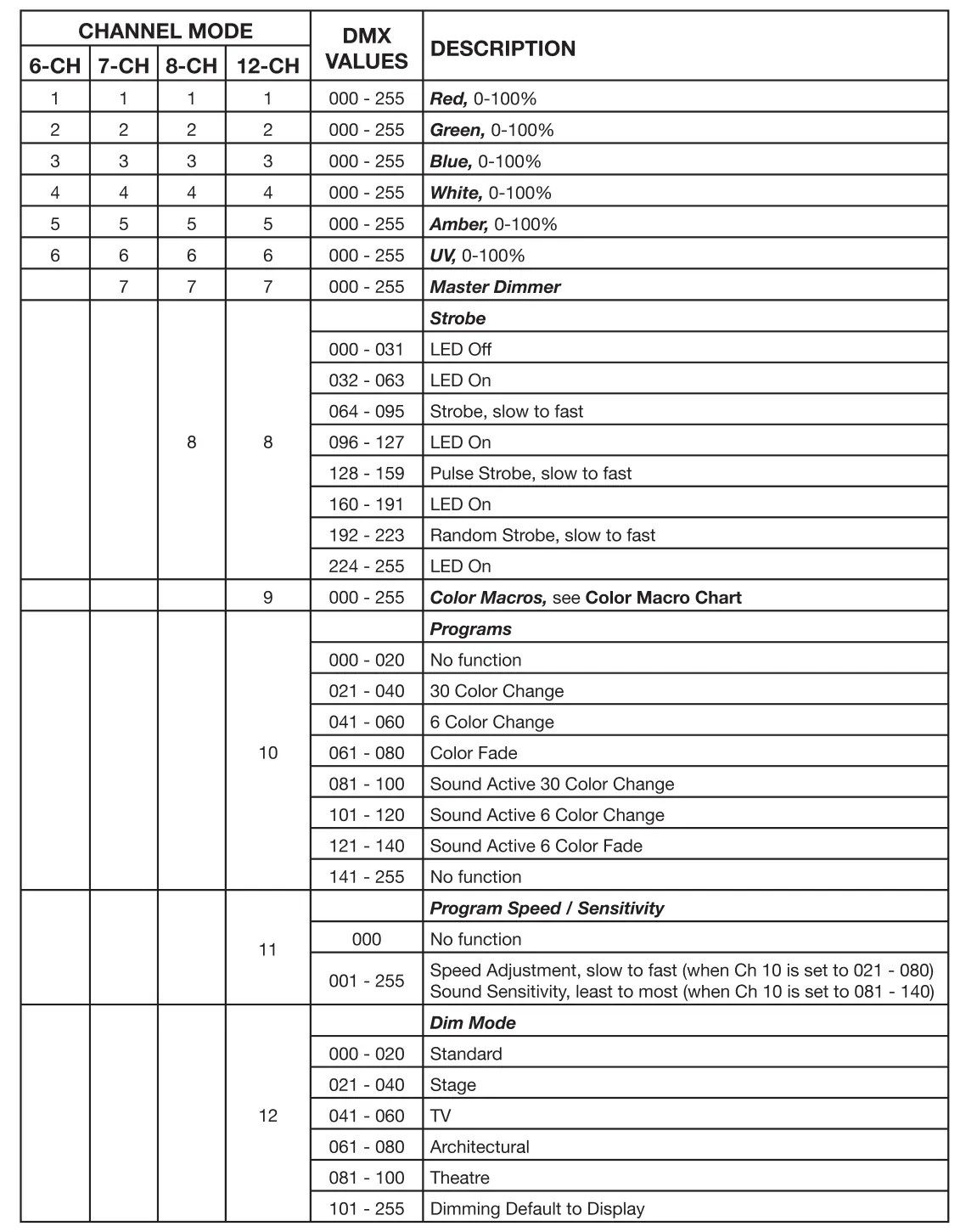

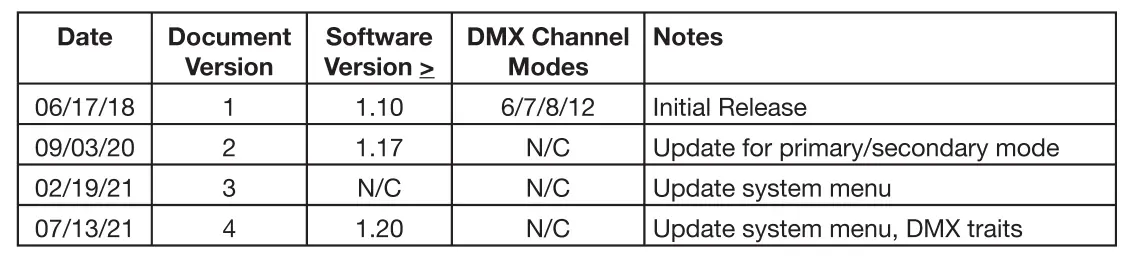

- DMX-Steuerung: Vollständige Kontrolle über DMX-Controller (6, 7, 8 oder 12 Kanäle).
- Sound Active: Das Gerät reagiert auf Musik.
- Programm-Modus: Nutzung der internen Programme.
- RGBWA + UV Dimmer-Modus: Manuelle Farbmischung.
- Statische Farbmodi: Auswahl fester Farben.
Zusätzlich ist ein Primary-Secondary-Modus verfügbar, bei dem ein Gerät als Master fungiert und andere Geräte steuert.
Wartung und Reinigung
Aufgrund von Staub, Rauch und Nebelrückständen müssen die optischen Linsen regelmäßig gereinigt werden. Verwenden Sie Glasreiniger und ein weiches Tuch. Die Reinigungsfrequenz hängt von der Betriebsumgebung ab.
Fehlerbehebung
Bei Problemen mit der DMX-Steuerung prüfen Sie die Kabelverbindungen und die Pin-Belegung (Pin 3 ist "Hot"). Wenn das Gerät nicht auf Ton reagiert, stellen Sie sicher, dass der Sound-Active-Modus aktiviert ist und die Umgebungsgeräusche laut genug sind.
Herstellerinformationen
ADJ Products, LLC
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht auf DMX-Signale
Prüfen Sie, ob die DMX-Kabel korrekt angeschlossen sind und die Pin-Belegung stimmt (Pin 3 ist 'Hot'). Stellen Sie sicher, dass die DMX-Adresse korrekt eingestellt ist.
Gerät reagiert nicht auf Musik (Sound Active)
Stellen Sie sicher, dass der Sound-Active-Modus aktiviert ist. Beachten Sie, dass sehr leise oder sehr hohe Töne das Gerät möglicherweise nicht aktivieren.
Vor der Verwendung
- Versandkarton auf Transportschäden prüfen.
- Sicherheitskabel bei der Montage anbringen (muss 12-faches Gewicht tragen).
- Montageort muss stabil sein und 10-faches Gewicht tragen.
- DMX-Kabel auf korrekte Pin-Belegung prüfen.
- UV-Sicherheitshinweise beachten (Abstand halten, Schutzbrille).
Technische Daten in der Praxis
- Leistungsaufnahme
- 133W
Abbildungen und Diagramme

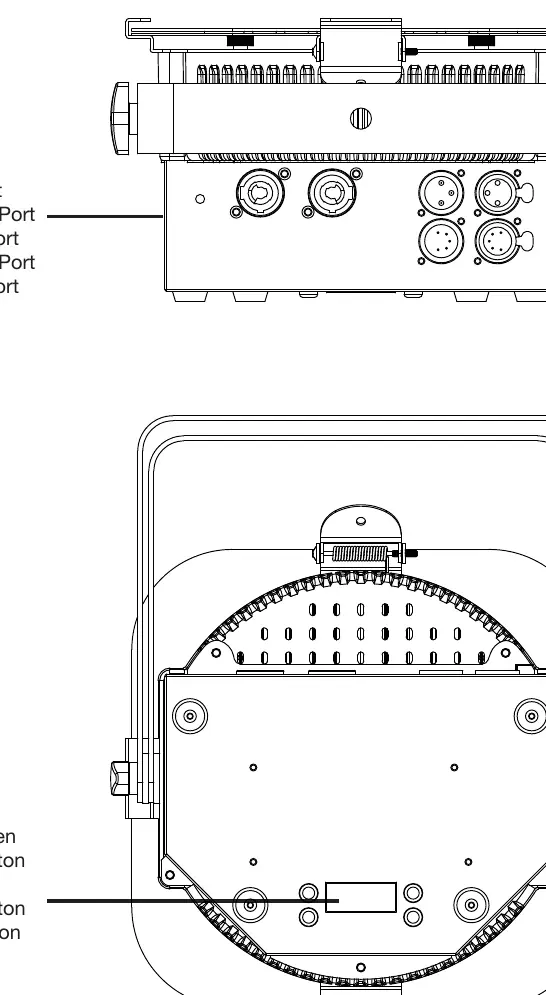

- Layout: Zeigt Anschlüsse (Power In/Out, DMX In/Out) und Bedienfeld (LCD, Tasten).

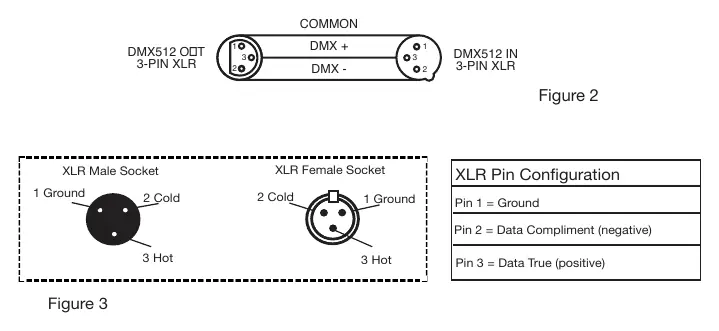

- DMX-Verkabelung: Zeigt Pin-Belegung (1=Masse, 2=Daten-, 3=Daten+).

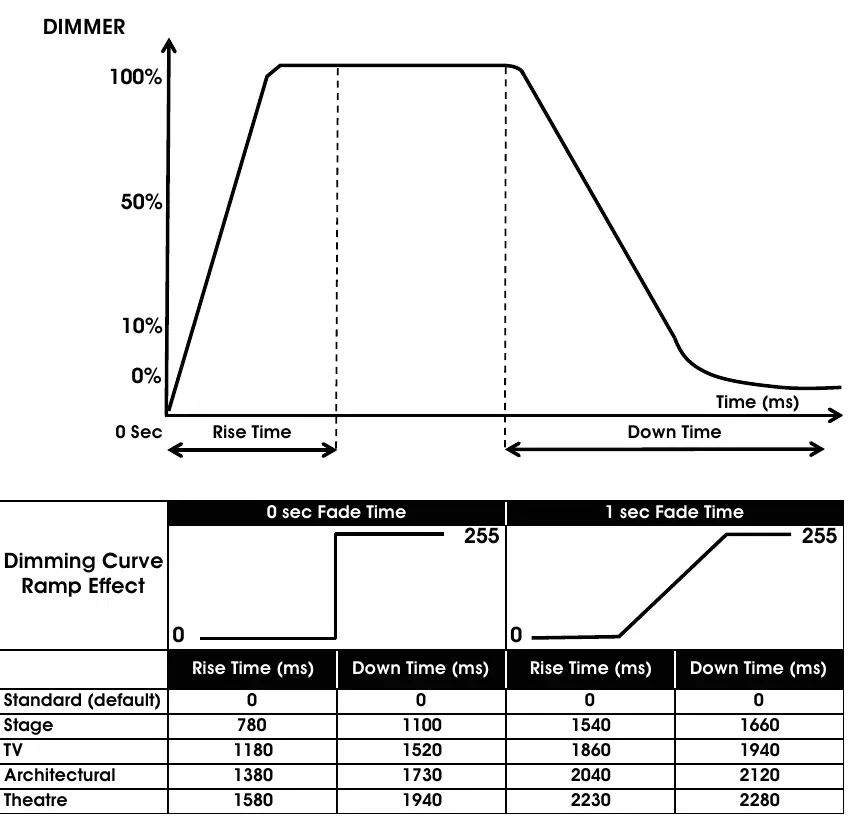

- Dimmkurven: Zeigt Anstiegs- und Abfallzeiten für verschiedene Dimm-Modi.
Modellkompatibilität
- Kompatibel mit Dotz Par RF Fernbedienung (separat erhältlich).
- Unterstützt DMX-512 Protokoll.
