Bedienungsanleitung für Event Lighting NITROBALL 5x 12W LED RGBW Spherical Light

Erfahren Sie, wie Sie den Event Lighting NITROBALL 5x 12W LED RGBW Spherical Light sicher installieren, bedienen und konfigurieren. Diese Anleitung enthält DMX-Tabellen, Menüstrukturen und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 3

Seite 4

Wichtige Informationen aus der Anleitung

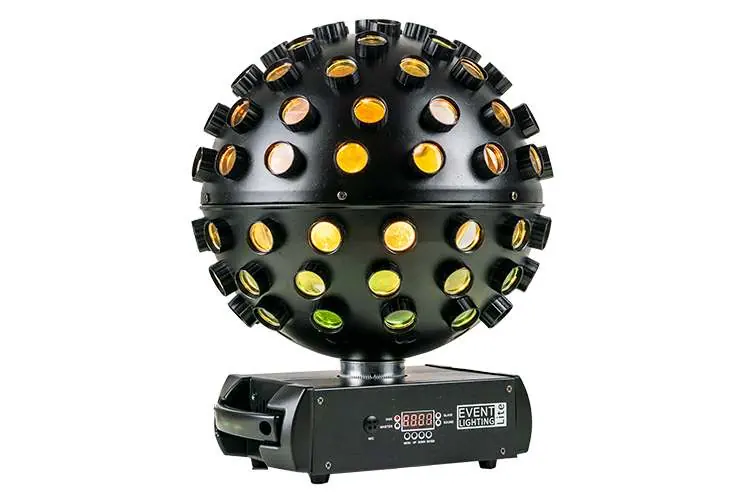

Der Event Lighting NITROBALL ist ein sphärischer Lichteffekt mit 5x 12W RGBW-LEDs. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu beachten:

Öffnen Sie das Gerät nicht, da keine vom Benutzer zu wartenden Teile enthalten sind.
Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung, mindestens 50 cm von angrenzenden Oberflächen entfernt.
Verwenden Sie bei Überkopfmontage unbedingt ein Sicherheitsfangseil.
Betreiben Sie das Gerät nicht in der Nähe von brennbaren Materialien (mindestens 50 cm Abstand).
Schließen Sie das Gerät nicht an einen Dimmer oder Rheostat an.
Das Gerät ist nur für den Innenbereich geeignet.

Produktinstallation

Der NITROBALL kann in verschiedenen Ausrichtungen montiert werden, sofern jedes Gerät mit der korrekten Halterung gesichert ist. Bei einer Montage über Kopf ist die Verwendung eines Sicherheitsfangseils zwingend erforderlich.

Sicherung austauschen

Wenn die Feinsicherung des Geräts durchbrennt, muss sie durch eine Sicherung des gleichen Typs ersetzt werden. Trennen Sie das Gerät vor dem Austausch unbedingt von der Stromquelle.

Schrauben Sie den Sicherungshalter auf der Rückseite des Gehäuses ab.
Entfernen Sie die alte Sicherung aus dem Halter.
Setzen Sie die neue Sicherung in den Halter ein.
Setzen Sie den Sicherungshalter wieder in das Gehäuse ein und schrauben Sie ihn fest.

Bedienfeld und Steuerung

Das Gerät verfügt über ein LED-Display und vier Tasten zur Steuerung:

MENU: Auswahl eines Betriebsmodus oder Rückkehr zum vorherigen Bildschirm.
ENTER: Bestätigung der ausgewählten Funktion.
UP: Erhöhen der Parameter.
DOWN: Verringern der Parameter.

Das LED-Display schaltet sich nach 10 Sekunden Inaktivität aus. Drücken Sie eine beliebige Taste, um es wieder zu aktivieren. Das Gerät speichert Einstellungen automatisch nach wenigen Sekunden.

Menüstruktur

Über das Menü können verschiedene Einstellungen vorgenommen werden, darunter:

DMX-Adresse: Einstellung der Startadresse.
Modi: Master-Modus, Slave-Modus.
Programme: Auswahl von Programmen und Motorgeschwindigkeit.
Farbeinstellungen: Manuelle Einstellung der Helligkeit für Rot, Grün, Blau und Weiß.
Display: Normal oder invertierte Anzeige.

DMX-Steuerung

Das Gerät unterstützt das DMX512-Protokoll mit 8 Kanälen. Die DMX-Tabelle ermöglicht die Steuerung von Auto-Shows, Sound-Aktiv-Modi, Master-Dimmer, Stroboskop-Geschwindigkeit, Motorgeschwindigkeit und individuellen LED-Farben.

Technische Daten

Lichtquelle: 5x 12W RGBW 4-in-1 LEDs
Abstrahlwinkel: 360°
Leistungsaufnahme: 72W
Spannungsversorgung: 100-240V AC, 50/60 Hz
Gewicht: 3,6 kg

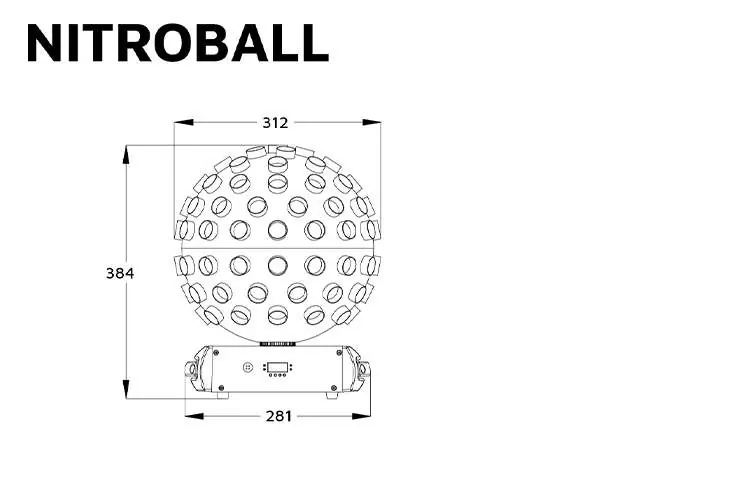

Abmessungen: 312 x 312 x 383 mm

Praktische Hilfe

Typische Probleme

Das LED-Display ist aus.

Das Display schaltet sich nach 10 Sekunden automatisch aus. Drücken Sie eine beliebige Taste, um es wieder zu aktivieren.

Das Gerät reagiert nicht auf DMX-Signale.

Überprüfen Sie, ob das Gerät korrekt adressiert ist und ob die DMX-Kabelverbindungen fest sitzen. Stellen Sie sicher, dass das Gerät nicht im Master- oder Slave-Modus ist, wenn es DMX-Signale empfangen soll.

Der Motor dreht sich nicht.

Überprüfen Sie die Motorgeschwindigkeitseinstellungen im Menü oder den DMX-Kanal 8, der die Motorgeschwindigkeit und -richtung steuert.

Vor der Verwendung

Stellen Sie sicher, dass die Stromversorgung 100-240V AC entspricht.
Installieren Sie das Gerät mit mindestens 50 cm Abstand zu angrenzenden Oberflächen.
Verwenden Sie bei Überkopfmontage unbedingt ein Sicherheitsfangseil.
Schließen Sie das Gerät nicht an einen Dimmer oder Rheostat an.
Prüfen Sie das Gehäuse, die Linsen und Kabel auf Beschädigungen vor der Inbetriebnahme.

Technische Daten in der Praxis

DMX-Kanäle: 8: Anzahl der Kanäle, die zur Steuerung der Lichteffekte, Farben und Motorbewegungen über ein DMX-Pult benötigt werden.
Leistungsaufnahme: 72W: Der maximale Stromverbrauch des Geräts im Betrieb.

Abbildungen und Diagramme

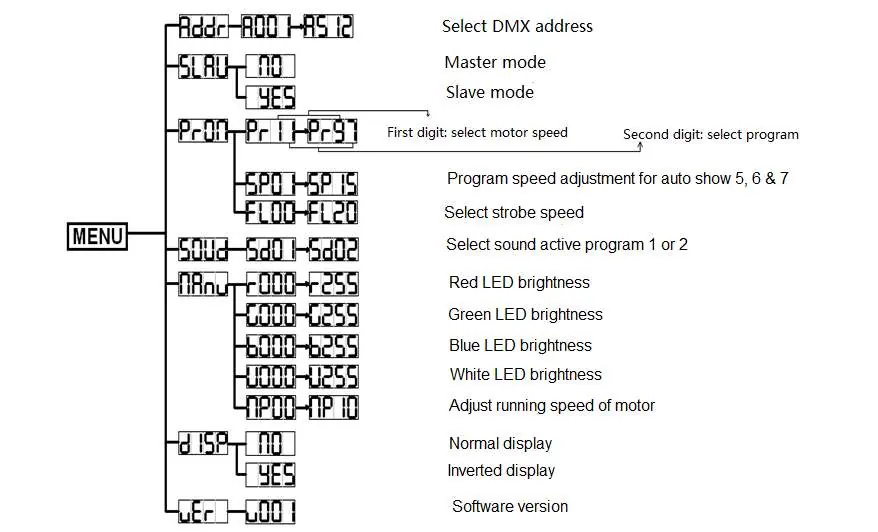

Das Menü-Diagramm zeigt die Navigation durch das Menüsystem, um DMX-Adressen, Betriebsmodi, Farben und Motorgeschwindigkeiten einzustellen.
Das Bedienfeld-Diagramm zeigt die Tasten 1-4 zur Navigation und die Indikatoren 5-8 für DMX, Slave, Master und Sound-Modus.

Modellkompatibilität

Protokoll: DMX512 (kompatibel mit Standard-DMX-Controllern).
Anschluss: 3-poliger DMX-Ein-/Ausgang (erfordert Standard-XLR-Kabel).
