Bedienungsanleitung für ADJ Fog Fury Jett Pro Vertikale Nebelmaschine
Vollständige Bedienungsanleitung für die ADJ Fog Fury Jett Pro. Erfahren Sie alles über Einrichtung, DMX-Steuerung, Montage und Wartung der Nebelmaschine.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die ADJ Fog Fury Jett Pro ist eine vertikale Nebelmaschine mit 28 LEDs für Farbeffekte. Sie wird über DMX oder drahtlos (WiFly) gesteuert und benötigt ca. 9 Minuten zum Aufwärmen. S. 1, 8, 20
Wichtigste Schritte
- Erste Inbetriebnahme S. 8
- DMX-Adresse einstellen S. 10, 11
- Hängende Montage S. 15, 17
Erste Inbetriebnahme
- Gerät aufstellen, mit ADJ Fog Juice befüllen, Fernbedienungsempfänger anschließen, Strom anschließen und 9 Minuten aufheizen lassen. S. 8
Probleme und Lösungen
Niedriger Nebelausstoß, Pumpengeräusche oder kein Nebel
Gerät vom Strom trennen, Füllstand prüfen, Sicherung und Kabelverbindungen kontrollieren.
S. 18Wartung und Reset
- Bei längerer Lagerung alle 3-4 Monate kurzzeitig betreiben. S. 18
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistungsaufnahme | 1550W | Stromverbrauch des Geräts. | S. 20 |
| LEDs | 28 x 3-Watt | Lichtquelle für Farbeffekte. | S. 20 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4
- DMX-Informationen S. 5, 6
- Systemmenü S. 9, 10
- Technische Daten S. 20
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die ADJ Fog Fury Jett Pro ist eine professionelle vertikale Nebelmaschine. Diese Anleitung enthält wichtige Informationen zur sicheren Inbetriebnahme, DMX-Steuerung, Montage und Wartung. Bitte lesen Sie das gesamte Dokument sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Sicherheitshinweise
- UV-Strahlung: Das Gerät emittiert hochintensive UV-Strahlung. Vermeiden Sie direkten Augen- und Hautkontakt. Tragen Sie geeigneten Schutz und halten Sie einen Sicherheitsabstand von mindestens 3,3 Metern ein.
- Heißer Dampf: Das Gerät stößt heißen Dampf aus. Behandeln Sie es mit der gleichen Vorsicht wie einen Wasserkocher oder ein Bügeleisen.
- Elektrische Sicherheit: Nicht bei Regen oder Feuchtigkeit betreiben. Verwenden Sie nur geerdete Steckdosen.
- Wartung: Keine vom Benutzer zu wartenden Teile im Inneren. Öffnen Sie das Gehäuse nicht.
Erste Inbetriebnahme
- Stellen Sie das Gerät auf eine ebene, trockene Oberfläche.
- Füllen Sie den Tank mit ADJ Fog Juice (nur wasserbasiertes Nebelfluid verwenden).
- Schließen Sie das Gerät an eine passende Stromquelle an.
- Warten Sie ca. 9 Minuten, bis das Gerät die Betriebstemperatur erreicht hat (die grüne LED leuchtet).
- Lösen Sie den Nebelausstoß über die Fernbedienung oder die manuelle Taste am Gerät aus.
DMX-Steuerung und Setup

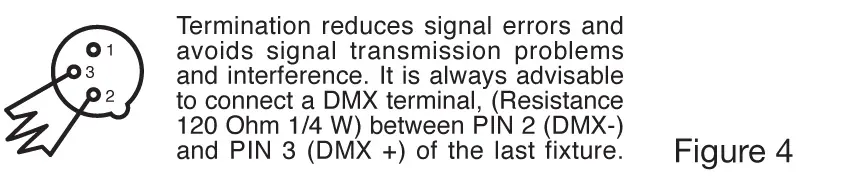

Das Gerät unterstützt DMX-512 und bietet 5 verschiedene Kanalmodi (1, 2, 3, 7 und 9 Kanäle). Die DMX-Adresse wird über das Menü auf der Rückseite eingestellt. Verwenden Sie für die Datenübertragung standardmäßige 3-polige XLR-Kabel. Bei langen Kabelwegen wird ein DMX-Terminator (120 Ohm Widerstand) empfohlen, um Signalfehler zu vermeiden.
Drahtlose Fernbedienung (WiFly)
Die Steuerung kann drahtlos über einen ADJ WiFly Transceiver erfolgen. Stellen Sie die Antenne auf oder ab und wählen Sie die passende Frequenz über die DIP-Schalter auf der Rückseite des Geräts. Stellen Sie sicher, dass die Frequenz am Gerät mit der am Transceiver übereinstimmt.
Montage (Truss Mounting)

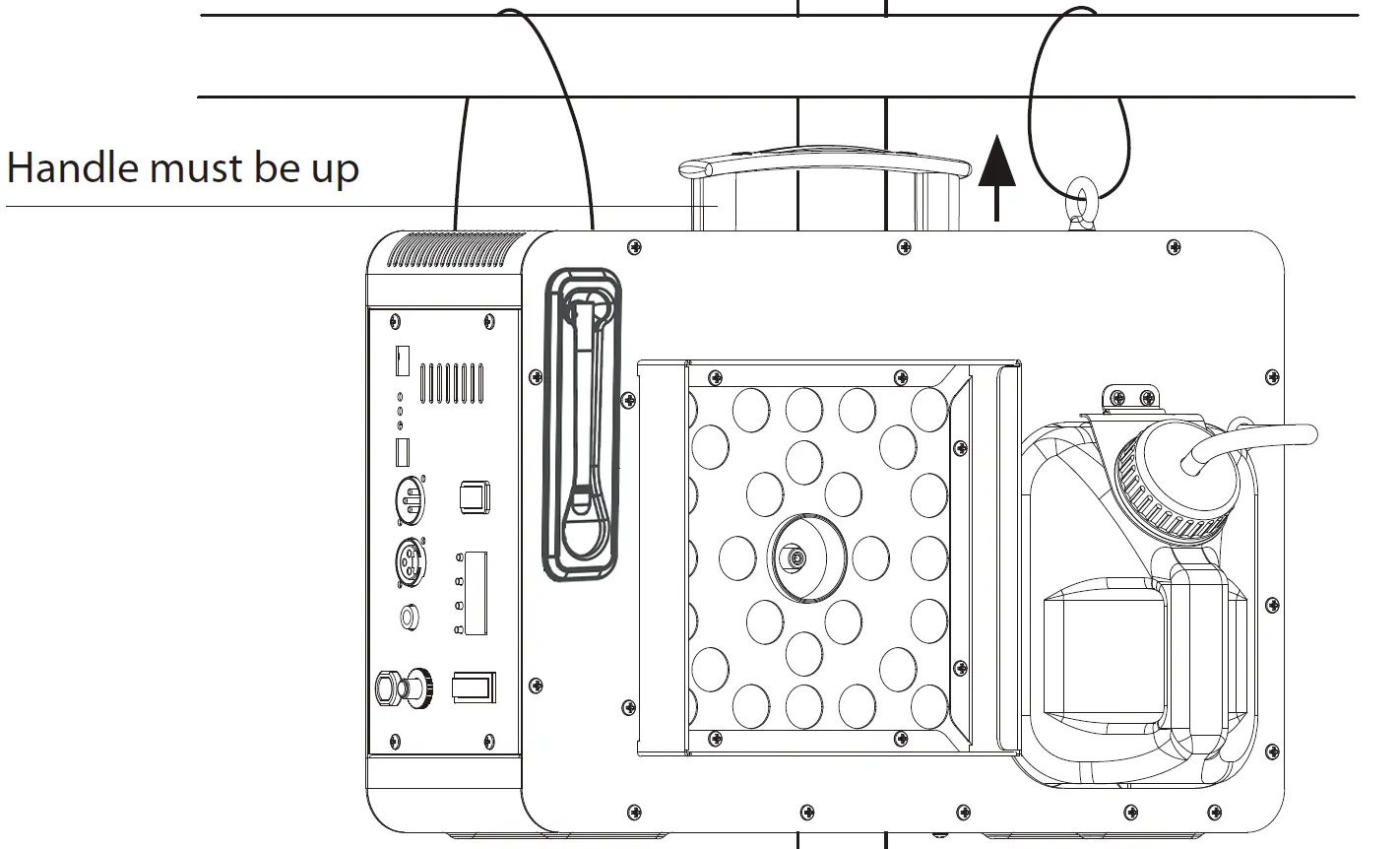

Das Gerät kann auf dem Boden, seitlich oder hängend an einer Traverse montiert werden. Bei hängender Montage muss der Tank so umgebaut werden, dass er aufrecht bleibt. Verwenden Sie immer zwei Sicherheitskabel, die an den dafür vorgesehenen Punkten befestigt werden.
Wartung und Fehlerbehebung
Lagern Sie das Gerät an einem kühlen Ort und schützen Sie es vor Staub. Betreiben Sie das Gerät bei längerer Nichtbenutzung alle 3-4 Monate kurzzeitig, um die Lebensdauer der Pumpe zu verlängern. Bei Problemen wie geringem Nebelausstoß oder Pumpengeräuschen trennen Sie das Gerät sofort vom Strom und prüfen Sie den Füllstand des Fluids sowie die Sicherung.
Herstellerinformationen
ADJ Products, LLC
Praktische Hilfe
Typische Probleme
Geringer Nebelausstoß oder Pumpengeräusche
Gerät sofort ausschalten. Füllstand des Nebelfluids prüfen, externe Sicherung kontrollieren und sicherstellen, dass Strom anliegt.
Fehlerhaftes Verhalten bei DMX-Steuerung
Verwenden Sie einen DMX-Terminator am letzten Gerät in der Kette, um Signalreflexionen zu vermeiden.
Drahtlose Verbindung funktioniert nicht
Schalten Sie das Gerät aus und wieder ein, um die Synchronisation neu zu starten. Prüfen Sie, ob die DIP-Schalter-Frequenz mit dem Transceiver übereinstimmt.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung mit der Gerätespannung übereinstimmt.
- Füllen Sie den Tank nur mit wasserbasiertem ADJ Fog Juice.
- Stellen Sie sicher, dass der Feeder-Schlauch tief im Tank sitzt.
- Warten Sie ca. 9 Minuten Aufwärmzeit ab.
- Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind (mind. 15 cm Abstand zur Wand).
Technische Daten in der Praxis
- Tankkapazität
- 2,5 Liter.
- Fluidverbrauch
- 150 ml/min.
- Einschaltdauer
- Nicht länger als 6 Stunden Dauerbetrieb.
Abbildungen und Diagramme
- Die Übersicht zeigt die Position der LEDs, des Tanks, der DMX-Anschlüsse und der Bedienelemente.

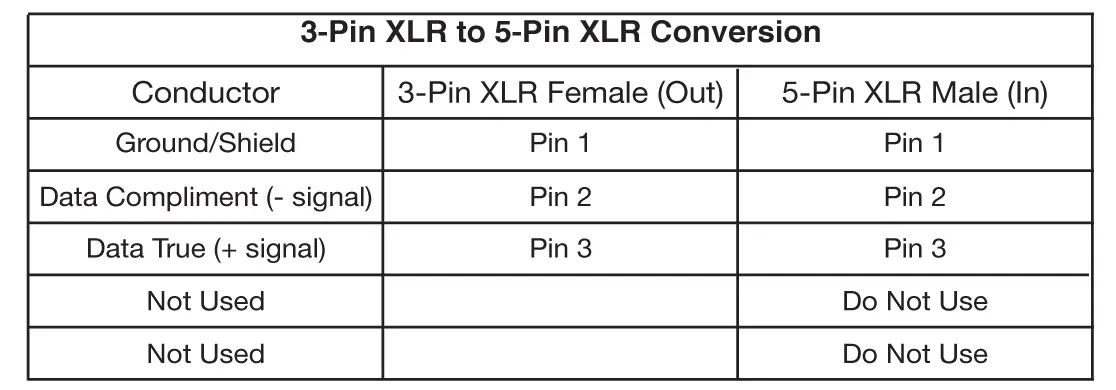

- Das DMX-Setup-Diagramm zeigt die Pin-Belegung für 3-polige XLR-Stecker.
- Die Montageanleitung illustriert die korrekte Ausrichtung des Geräts bei hängender Montage.
Modellkompatibilität
- Nur wasserbasiertes ADJ Fog Juice verwenden.
- Nicht an Dimmer-Packs anschließen.
- Nur für den Innenbereich geeignet.
