Installationsanleitung für TP-Link 10/100Mbps Desktop PoE+ Switch LS105LP/LS106LP/LS109P

Erfahren Sie, wie Sie den TP-Link 10/100Mbps Desktop PoE+ Switch (LS105LP, LS106LP, LS109P) installieren und konfigurieren. Diese Anleitung enthält Details zu LED-Anzeigen, Schaltereinstellungen, Anschlussdiagrammen und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für die TP-Link 10/100Mbps Desktop PoE+ Switches der Modelle LS105LP, LS106LP und LS109P. Es enthält Anweisungen zum Anschluss, Erklärungen zu den LED-Anzeigen, Konfigurationsmöglichkeiten der Schalter sowie grundlegende Fehlerbehebungsschritte.

Anschluss des Geräts

Der Switch wird über das mitgelieferte Netzteil mit Strom versorgt. Verbinden Sie den Switch über die Ethernet-Ports mit Ihrem Router und den PoE-fähigen Endgeräten (wie IP-Kameras, Access Points oder IP-Telefonen). Beachten Sie, dass PoE-Ports auch mit Nicht-PoE-Geräten verbunden werden können, wobei dann nur Daten übertragen werden.

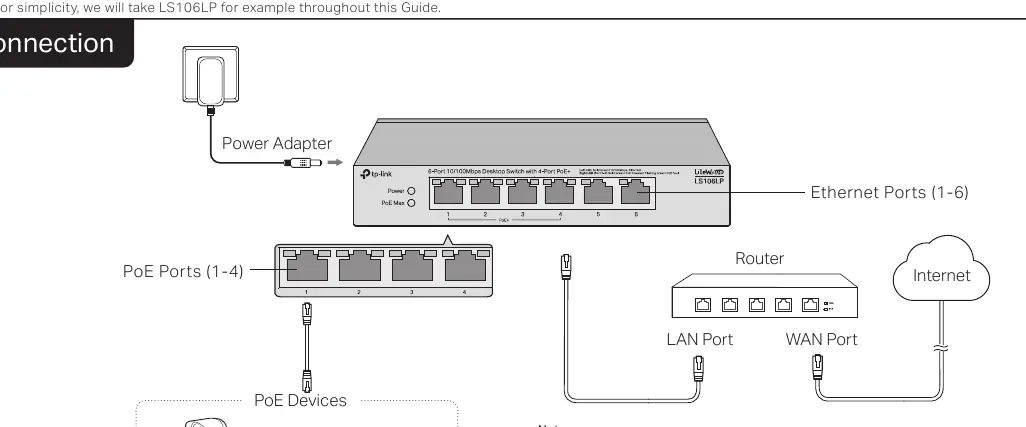

Anschlussdiagramm für den Switch
Anschlussdiagramm für den Switch

LED-Anzeigen

  • Power: Leuchtet bei eingeschaltetem Gerät.
  • PoE Status: Leuchtet bei aktiver PoE-Stromversorgung, blinkt bei Überlast oder Kurzschluss.
  • Link/Act: Leuchtet bei bestehender Verbindung, blinkt bei Datenübertragung.
  • PoE Max: Zeigt die Auslastung des PoE-Budgets an. Leuchtet oder blinkt je nach Modell (LS105LP/LS106LP oder LS109P) bei Erreichen bestimmter Schwellenwerte.

Schalter-Erklärungen

Die Switches verfügen über spezielle Funktionen, die über Schalter gesteuert werden:

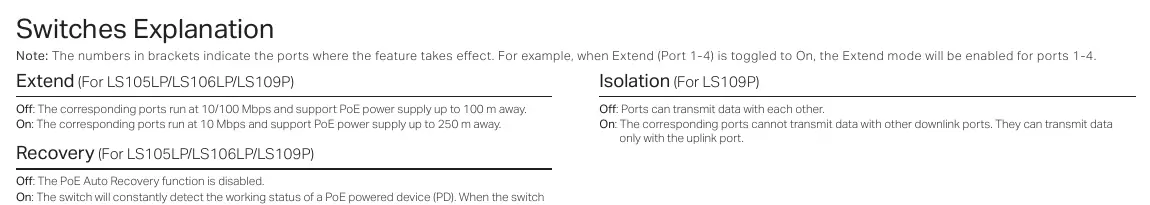

Erklärung der Schalterfunktionen
Erklärung der Schalterfunktionen
  • Extend: Erhöht die Reichweite der PoE-Stromversorgung auf bis zu 250 m bei 10 Mbps (Standard: 100 m bei 10/100 Mbps).
  • Isolation: (Nur LS109P) Verhindert die Kommunikation zwischen Downlink-Ports; diese können nur mit dem Uplink-Port kommunizieren.
  • Recovery: Überwacht den Status von PoE-Geräten und startet diese bei Fehlfunktionen automatisch neu.

Fehlerbehebung

Bei Problemen mit der Stromversorgung oder Verbindung prüfen Sie bitte:

  • Ob das Netzkabel korrekt angeschlossen ist und die Stromquelle aktiv ist.
  • Ob die Kabellänge die Spezifikationen einhält (max. 100 m, bzw. 250 m im Extend-Modus).
  • Ob die angeschlossenen Geräte eingeschaltet sind.
  • Ob das PoE-Budget überschritten wurde (bei Überlast werden Ports mit höheren Nummern priorisiert abgeschaltet).

Sicherheitshinweise

Halten Sie das Gerät von Wasser, Feuer, Feuchtigkeit und Hitze fern. Versuchen Sie nicht, das Gerät zu zerlegen oder zu modifizieren. Platzieren Sie das Gerät mit der Unterseite nach unten. Verwenden Sie nur das empfohlene Netzteil.

Praktische Hilfe

Typische Probleme

Power-LED leuchtet nicht

Prüfen Sie, ob das Netzkabel fest angeschlossen ist, die Stromquelle eingeschaltet ist und die Spannung den Anforderungen entspricht.

Link/Act-LED leuchtet nicht bei angeschlossenem Gerät

Stellen Sie sicher, dass die Kabel fest sitzen, das Endgerät eingeschaltet ist und die Kabellänge 100 m (bzw. 250 m im Extend-Modus) nicht überschreitet.

PoE-Geräte erhalten keinen Strom

Prüfen Sie, ob das PoE-Gesamtbudget überschritten wurde. Bei Überlast schaltet der Switch Ports mit höheren Nummern ab.

PoE-Gerät startet ständig neu

Wenn das Gerät im Standby-Modus keine Daten sendet, deaktivieren Sie die PoE Auto Recovery-Funktion.

Vor der Verwendung

  • Stellen Sie sicher, dass das Gerät auf einer stabilen Oberfläche steht.
  • Prüfen Sie, ob die Stromversorgung den Anforderungen entspricht.
  • Verwenden Sie geeignete Netzwerkkabel (Cat 5 oder höher).
  • Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 °C und 40 °C liegt.
  • Deaktivieren Sie PoE Auto Recovery vor einem Firmware-Upgrade des Endgeräts.

Technische Daten in der Praxis

Auto-Negotiation
Der Switch erkennt automatisch die Geschwindigkeit (10/100 Mbps) und den Duplex-Modus der angeschlossenen Geräte.

Abbildungen und Diagramme

  • Das Anschlussdiagramm zeigt die Verbindung vom Netzteil zum Switch.
  • Es illustriert die Verbindung von PoE-Geräten (Kamera, AP, Telefon) an die Ports 1-4.
  • Es zeigt die Verbindung des Uplink-Ports zum Router/Internet.

Modellkompatibilität

  • PoE-Ports sind abwärtskompatibel und können auch Nicht-PoE-Geräte für die Datenübertragung nutzen.
  • LS109P verfügt über einen dedizierten Uplink-Port für Router-Verbindungen.
