Installationsanleitung für Z-Lite 1100-1S Wandleuchte

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die sichere Installation der Z-Lite Wandleuchte. Stellen Sie vor Beginn der Arbeiten unbedingt sicher, dass die Stromzufuhr unterbrochen ist (Sicherung herausdrehen oder Leitungsschutzschalter ausschalten). Die Leuchte erfordert keine Spezialwerkzeuge.

Installation

1. Befestigen Sie die universelle Montageplatte (B) mit den mitgelieferten Schrauben an der Anschlussdose.
2. Erdung: Führen Sie die grüne Erdungsschraube in das Loch mit den zwei Erhöhungen am Montagebügel ein. Wickeln Sie das Erdungskabel der Leuchte um die Schraube und verbinden Sie es mit dem Erdungskabel der Anschlussdose.
3. Verkabelung: Identifizieren Sie die Kabelgruppe Ihrer Leuchte:
   • Gruppe A (an schwarzes Hauskabel): Schwarzes Kabel, rundes/glattes paralleles Kabel, weißes/graues Kabel mit Markierung, braunes/goldenes/schwarzes Kabel ohne Markierung.
   • Gruppe B (an weißes Hauskabel): Weißes Kabel, quadratisches/geriffeltes paralleles Kabel, weißes/graues Kabel ohne Markierung, braunes/goldenes/schwarzes Kabel mit Markierung.
4. Verbinden Sie die Kabel mit Kabelverbindern (nicht im Lieferumfang enthalten). Drehen Sie diese im Uhrzeigersinn fest und prüfen Sie durch leichtes Ziehen den festen Sitz.

Endmontage

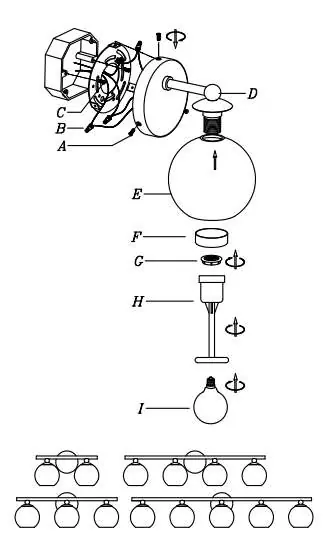

Nachdem die Kabel sicher verstaut sind, befestigen Sie die Rückplatte an der Montageplatte. Sichern Sie diese mit den Schrauben oben und unten. Schieben Sie das Glas (E) über die Fassung und befestigen Sie es mit dem Sicherungsring (G) und der Metallabdeckung (F) unter Verwendung des Montagewerkzeugs (H). Setzen Sie anschließend das Leuchtmittel ein (nicht im Lieferumfang enthalten).

Reinigung und Wartung

Reinigen Sie die Leuchte mit einem weichen Tuch. Verwenden Sie für das Glas eine milde Seifenlösung. Vermeiden Sie scheuernde Materialien wie Stahlwolle oder Scheuerpulver, da diese die Oberfläche beschädigen können.
