Montageanleitung für Z-Lite 1944F22 LED-Deckenleuchte

Detaillierte Montageanleitung für die Z-Lite 1944F22 LED-Deckenleuchte. Erfahren Sie, wie Sie die Leuchte sicher installieren, verkabeln und den Schirm anbringen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Z-Lite 1944F22 wird durch die Montage einer Platte an der Deckenanschlussdose, den elektrischen Anschluss der Kabel, das magnetische Anbringen der LED-Einheit und das anschließende Einrasten des Schirms installiert. S. 1

Wichtigste Schritte

Strom am Sicherungskasten ausschalten S. 1
Montageplatte mit GND-Seite nach außen befestigen S. 1
Schirm durch Drehen in den Schlitzen der Montageplatte fixieren S. 1

Erste Inbetriebnahme

Nach der Installation Strom wieder einschalten und Leuchte testen S. 1

Weitere 1 Antworten anzeigen Weniger anzeigen

Wo es im PDF steht

Montage- und Installationsanleitung S. 1

Inhaltsverzeichnis

Wichtige Informationen zur Installation

Vor Beginn der Installation muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden, um das Risiko eines Stromschlags zu vermeiden. Bitte prüfen Sie vor der Montage die lokalen elektrischen Vorschriften bezüglich Verkabelung und Erdung.

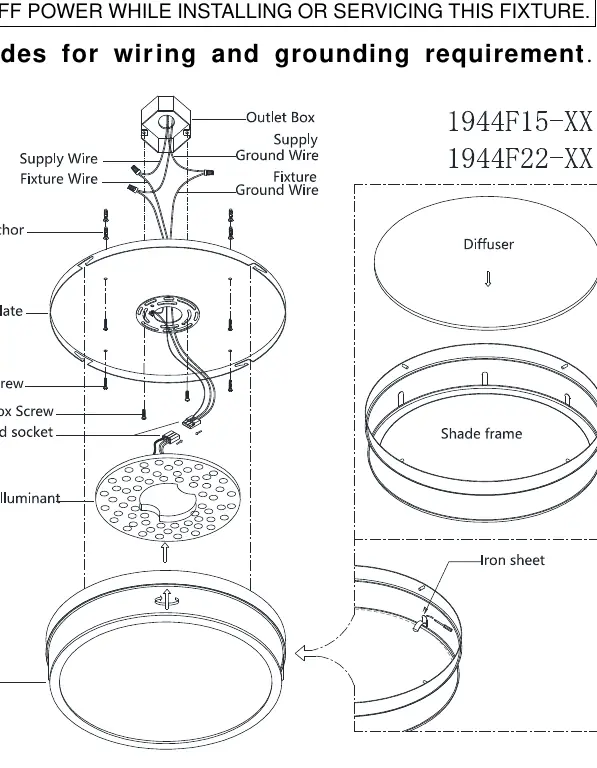

Installationsdiagramm der Z-Lite 1944F22

Vorbereitung und Montage der Montageplatte

Entfernen Sie die alte Leuchte und alle zugehörigen Teile aus der Anschlussdose. Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile bereit. Halten Sie die Montageplatte gegen die Deckenanschlussdose und markieren Sie die Positionen für die Schrauben. Bohren Sie die Löcher und setzen Sie die Kunststoffdübel ein. Befestigen Sie die Montageplatte mit den Schrauben der Anschlussdose und den vier Ankerschrauben. Achten Sie darauf, dass die mit "GND" markierte Seite der Montageplatte nach außen zeigt.

Elektrischer Anschluss

Verbinden Sie die Kabel gemäß den folgenden Anweisungen:

Verbinden Sie das Erdungskabel der Leuchte mit dem Erdungskabel der Stromversorgung mittels einer Drahtklemme oder befestigen Sie es mit der grünen Erdungsschraube an der Montageplatte.
Verbinden Sie das weiße Kabel der Leuchte mit dem weißen oder gerippten Kabel der Stromquelle.
Verbinden Sie das schwarze Kabel der Leuchte mit dem schwarzen oder glatten Kabel der Stromquelle.
Stellen Sie sicher, dass positive mit positiven, negative mit negativen und Erdungskabel mit Erdungskabel verbunden sind.

Prüfen Sie nach dem Anschluss durch leichtes Ziehen, ob alle Verbindungen fest sitzen, und verstauen Sie die Kabel sorgfältig in der Anschlussdose.

Installation der LED-Einheit und des Schirms

Setzen Sie die LED-Einheit auf die Montageplatte; sie wird durch Magnete gehalten. Stecken Sie anschließend den Netzstecker in die Buchse. Setzen Sie den Diffusor in den Schirmrahmen ein und fixieren Sie ihn mit den Eisenblechen. Bringen Sie den montierten Schirm an der Deckenmontageplatte an, indem Sie die oberen Stifte des Schirms mit den Schlitzen der Montageplatte ausrichten und den Schirm drehen, bis die Stifte fest in den Schlitzen sitzen. Schalten Sie nach Abschluss der Installation den Strom wieder ein und testen Sie die Leuchte.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie, ob der Netzstecker der LED-Einheit korrekt in der Buchse sitzt und ob die Kabelverbindungen fest und korrekt angeschlossen sind.

Schirm sitzt locker

Stellen Sie sicher, dass die Stifte des Schirms vollständig in die Schlitze der Montageplatte eingerastet sind und der Schirm fest gedreht wurde.

Vor der Verwendung

Strom am Sicherungskasten ausschalten
Lokale elektrische Vorschriften prüfen
Arbeitsbereich vorbereiten und Teile auslegen
Werkzeuge (Bleistift, Bohrer) bereithalten
Prüfen, ob die Montageplatte korrekt mit der 'GND'-Seite nach außen montiert ist

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Magnetische Befestigung: Die LED-Einheit wird magnetisch an der Montageplatte gehalten, bevor sie eingesteckt wird.

Abbildungen und Diagramme

Die Abbildung zeigt die Montageplatte, die an der Deckenanschlussdose befestigt wird.
Die Verkabelung erfolgt durch die Montageplatte zur Anschlussdose.
Der Schirm wird durch Ausrichten der Stifte in die Schlitze der Montageplatte befestigt.

Modellkompatibilität

Die Anschlussdose ist nicht im Lieferumfang enthalten.
