Montageanleitung für Z-Lite 1943P32-MGLD Glacier Pendelleuchte
Detaillierte Montage- und Installationsanleitung für die Z-Lite 1943P32-MGLD Glacier Pendelleuchte. Schritt-für-Schritt-Anleitung zur Verkabelung, Montage der Pendelstangen und Anbringung der Glaselemente.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation erfolgt durch Montage der Platte an der Decke, Zusammenbau der Pendelstangen mit Kabeldurchführung, elektrischen Anschluss der Adern (Schwarz/Weiß/Erde) und abschließende Montage der Glaselemente. S. 1
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten S. 1
- Verkabelung: Schwarz an Schwarz/glatt, Weiß an Weiß/gerippt, Erde an Erde S. 1
Erste Inbetriebnahme
- Nach Abschluss der Montage Strom wieder einschalten und Leuchte testen. S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Wattzahl | Siehe Leuchtenbeschriftung | Die installierten Leuchtmittel dürfen die maximale Wattzahl der Leuchte nicht überschreiten. | S. 1 |
Wo es im PDF steht
- Montage- und Installationsanleitung S. 1
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die sichere Installation der Z-Lite 1943P32-MGLD Glacier Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Beachten Sie stets die lokalen elektrischen Vorschriften für Verkabelung und Erdung.
Vorbereitung und Sicherheit
- Schalten Sie den Strom am Sicherungskasten aus.
- Entfernen Sie die alte Leuchte und alle zugehörigen Hardwareteile aus der Anschlussdose.
- Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Teile auf einer sauberen Fläche bereit, um den Verlust kleiner Komponenten zu vermeiden.
Montage der Pendelleuchte
- Montieren Sie die Montageplatte an der Anschlussdose. Achten Sie darauf, dass die Seite mit der Markierung "GND" nach außen zeigt.
- Bestimmen Sie die gewünschte Anzahl der Pendelstangen (Pipes), um die richtige Höhe zu erreichen.
- Führen Sie die Kabel und das Sicherheitskabel durch die Stangen, den Rahmen und die Baldachin-Komponenten.
- Verbinden Sie die Stangen mit dem Gewindenippel des Lampenhalters und schrauben Sie alle Stangen sowie den Baldachin fest zusammen.
- Führen Sie das Sicherheitskabel durch die kleinen Löcher in der Seite der Säulenmutter und sichern Sie es mit den Schrauben.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß den folgenden Anweisungen:
- Erdungskabel: Verbinden Sie das Erdungskabel der Leuchte mit dem Erdungskabel der Stromversorgung mittels einer Drahtklemme oder befestigen Sie es mit der grünen Erdungsschraube an der Montageplatte.
- Weißes Kabel: Verbinden Sie das weiße Kabel der Leuchte mit dem weißen oder gerippten Kabel der Stromquelle.
- Schwarzes Kabel: Verbinden Sie das schwarze Kabel der Leuchte mit dem schwarzen oder glatten Kabel der Stromquelle.
- Stellen Sie sicher, dass alle Verbindungen fest sitzen und sich nicht durch leichtes Ziehen lösen lassen. Verstauen Sie die Kabel sorgfältig in der Anschlussdose.
Montage der Glaselemente und Leuchtmittel
- Befestigen Sie den Baldachin mit den Endstücken an der Montageplatte.
- Installieren Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen der Leuchte. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
- Bringen Sie die Glasscheiben am Rahmen an und sichern Sie diese mit den Griffschrauben und Kunststoffunterlegscheiben. Hinweis: Die Griffschrauben dürfen nicht zu fest angezogen werden.
Praktische Hilfe
Typische Probleme
Kabelverbindungen lösen sich
Stellen Sie sicher, dass alle Drahtklemmen fest sitzen und sich nicht durch leichtes Ziehen lösen lassen.
Glasscheiben sitzen nicht richtig oder Schrauben beschädigt
Die Griffschrauben zur Befestigung der Glasscheiben dürfen nicht zu fest angezogen werden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alle Teile auspacken und auf Vollständigkeit prüfen
- Gewünschte Anzahl der Pendelstangen für die Zielhöhe bestimmen
- Montageplatte mit der 'GND'-Seite nach außen ausrichten
- Sicherheitskabel durch die Säulenmutter führen und sichern
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximale Wattzahl
- Die Leuchtmittel dürfen die auf der Leuchte angegebene maximale Wattzahl nicht überschreiten.
Abbildungen und Diagramme

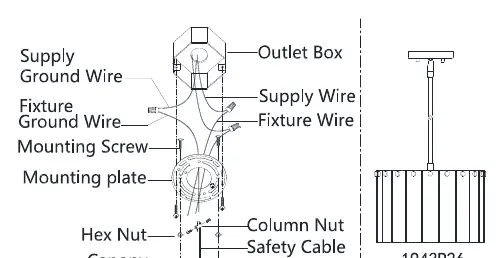

- Das Diagramm zeigt die korrekte Reihenfolge der Montage von der Deckenanschlussdose über die Montageplatte bis hin zum Baldachin.
- Die Verkabelungsskizze verdeutlicht die Verbindung von Erdungs-, Weiß- und Schwarzkabeln.
- Die Explosionszeichnung zeigt die Anordnung der Pendelstangen, des Rahmens und der Glasscheiben.
Modellkompatibilität
- Leuchtmittel sind nicht im Lieferumfang enthalten.
- Die Anzahl der Pendelstangen ist variabel, um die Höhe anzupassen.
