Kennzeichenhalter-Kit Yoshimura für Yamaha WR 125R

Wichtige Informationen

Dieses Produkt ist nicht DOT-geprüft und nicht für den Gebrauch auf öffentlichen Straßen bestimmt. Yoshimura R&D of America übernimmt keine Haftung für Schäden oder Folgen, die durch die Installation dieses Produkts entstehen. Bitte prüfen Sie vor der Installation die lokalen Gesetze und Vorschriften.

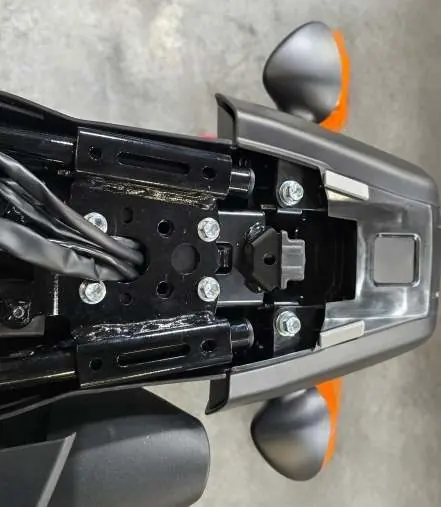

Demontage des Original-Kotflügels

1. Entfernen Sie die rechte und linke Seitenverkleidung.
2. Entfernen Sie den Sitz.
3. Entfernen Sie die Heckverkleidung.
4. Suchen und trennen Sie die Kabel für Blinker, Kennzeichenbeleuchtung und Bremslicht.
5. Stützen Sie den Original-Kotflügel sicher ab und entfernen Sie die vier Schrauben, die den Kotflügel am Rahmen befestigen. Entfernen Sie vorsichtig die Kotflügelbaugruppe und achten Sie darauf, die Steckverbinder nicht zu beschädigen.
6. Zerlegen Sie die hintere Kotflügelbaugruppe und entfernen Sie die Original-Blinker. Hinweis: Entfernen Sie die Gummi-Abdeckung vom Original-Kotflügel, da diese für die Installation wiederverwendet wird.

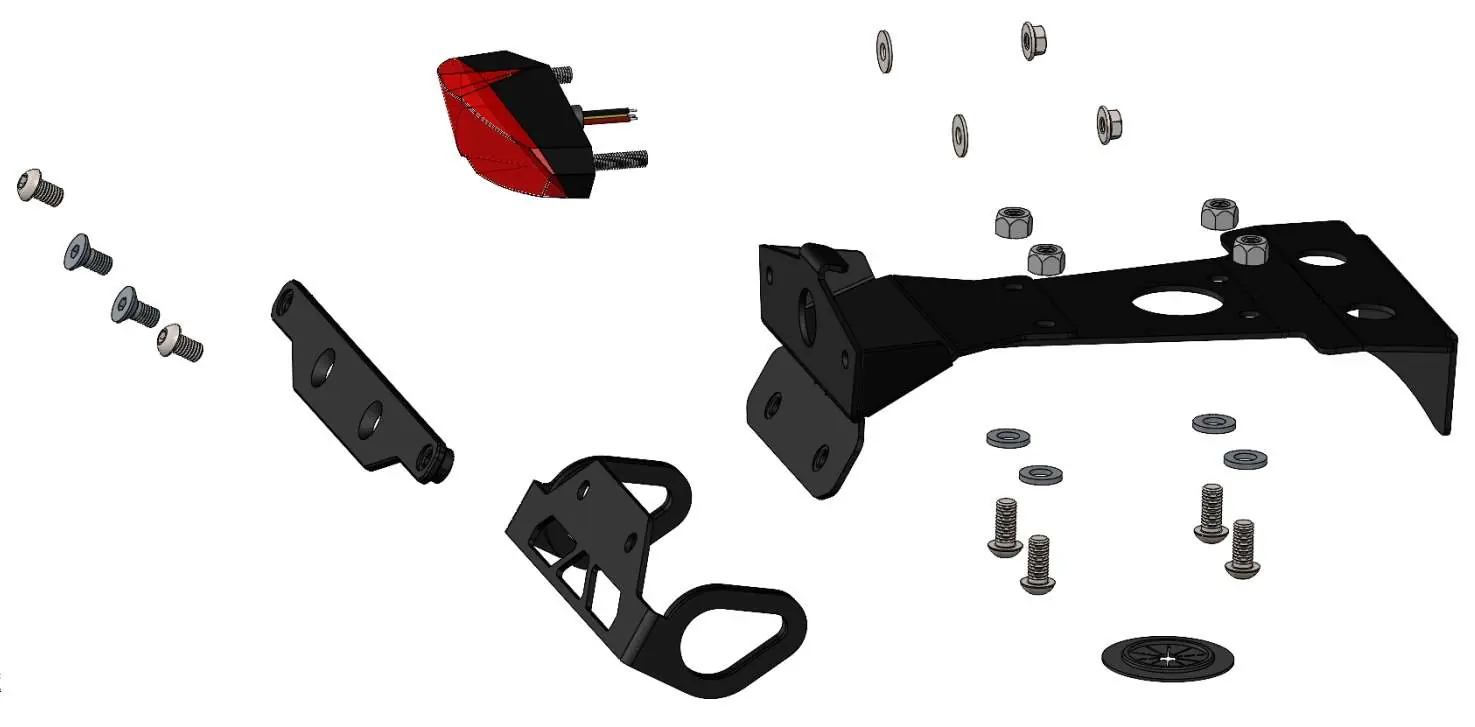

Montage des Kennzeichenhalter-Kits

1. Setzen Sie die 13125-FEBKT-PLG Rahmenstopfen in die Löcher des Rahmenrohrs ein. Ein weicher Hammer wird empfohlen.
2. Installieren Sie die Original-Blinker an der 13992-TSB-B1 Blinkerhalterung unter Verwendung der Original-Hardware.
3. Installieren Sie die FE-LP-BKT Kennzeichenhalterung und die 13992-TSB-B1 Blinkerhalterung an der 13125-FEBKT Kennzeichenhalterung mit den M6X12FS-SS Flachkopfschrauben.
4. Setzen Sie den ZT-400 Kabelbinder in die halbmondförmigen Löcher der Kennzeichenhalterung ein, ziehen Sie ihn jedoch noch nicht fest.

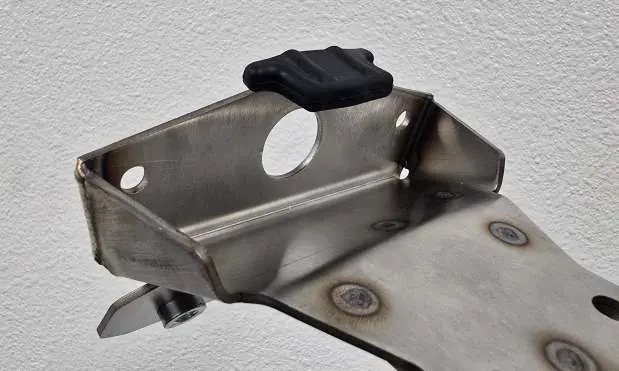

5. Installieren Sie das HB025024-G Yoshimura Rücklicht an der Kennzeichenhalterung mit der mitgelieferten Hardware.
6. Installieren Sie die H-2158T-1 Kabelabdeckung an der Kennzeichenhalterung. Stellen Sie sicher, dass die Abdeckung zwischen Halterung und Rahmen sitzt und korrekt im Loch der 13125-FEBKT Halterung sitzt.
7. Montieren Sie die Kennzeichenhalterung am Rahmen mit den M6X14BHS Schrauben, 6MMWASHER-SS Unterlegscheiben und 6MMLN Sicherungsmuttern.

Verkabelung und Abschluss

1. Führen Sie die Original-Blinkerkabel durch die Kabelabdeckung und verbinden Sie diese mit dem Kabelbaum.
2. Verbinden Sie das Yoshimura Rücklicht mit dem Kabelbaum.
3. Ziehen Sie den ZT-400 Kabelbinder fest, um lose Kabel an der Kennzeichenhalterung zu sichern.
4. Montieren Sie die Heckverkleidung, die Seitenverkleidungen und den Sitz in umgekehrter Reihenfolge der Demontage.
5. Überprüfen Sie vor der Fahrt die ordnungsgemäße Funktion von Rücklicht und Blinkern sowie den festen Sitz aller Komponenten.
