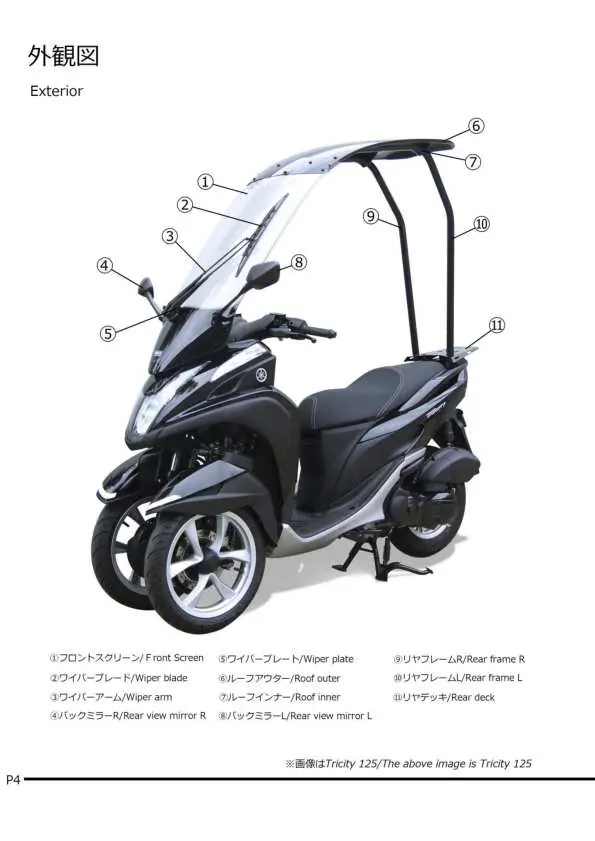

Montageanleitung für Teito SLR Dach-Kit für Yamaha Tricity 125/155

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montageanleitung für das Teito SLR Dach-Kit, das für die Yamaha Tricity 125 und 155 Modelle entwickelt wurde. Es ist zwingend erforderlich, die Sicherheitshinweise vor Beginn der Montage zu lesen. Die Installation sollte idealerweise in einer Fachwerkstatt durch qualifiziertes Personal durchgeführt werden.

Sicherheitshinweise

• Verwendung: Das Dach-Kit darf nicht bei starkem Wind, stürmischem Wetter oder auf Autobahnen/Schnellstraßen verwendet werden.
• Montage: Verwenden Sie bei der Montage Arbeitshandschuhe. Achten Sie auf eine stabile Position des Fahrzeugs auf ebenem Untergrund.

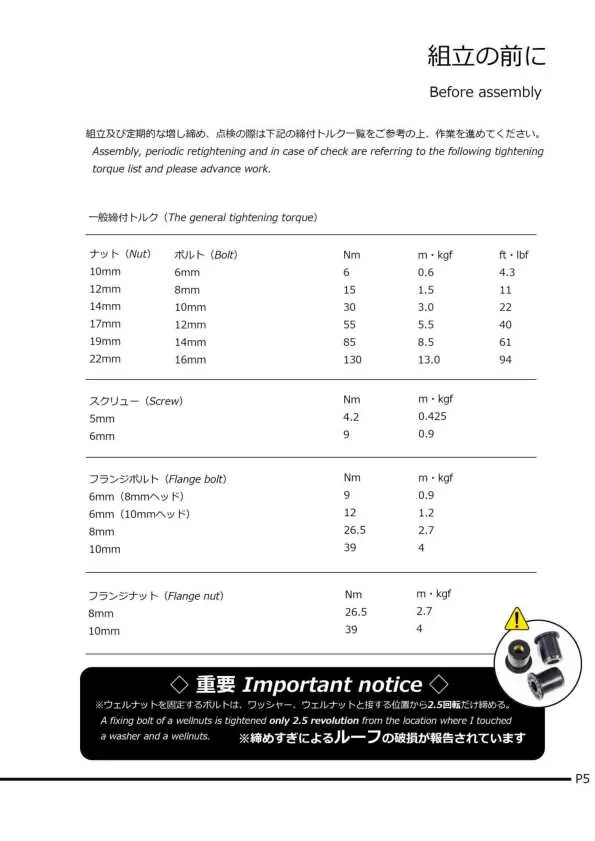

• Wartung: Überprüfen Sie regelmäßig den festen Sitz aller Schrauben und Muttern.
• Vermeidung von Schäden: Parken Sie das Fahrzeug nicht in direktem Sonnenlicht, da die Hitze das Material verformen kann. Vermeiden Sie den Kontakt mit starken Säuren oder Lösungsmitteln.

Vorbereitung und Demontage

Vor der Installation des Dach-Kits müssen einige Originalteile des Rollers entfernt werden:

• Entfernen Sie das Original-Windschild und die zugehörigen Halterungen.
• Demontieren Sie die Original-Rückspiegel.
• Entfernen Sie die obere Lenkerabdeckung und die hintere Abdeckung.
• Entfernen Sie die vordere obere Verkleidung und den oberen Beinschutz.

Montage des Dach-Kits

Die Montage erfolgt in mehreren Schritten:

1. Hole Processing: Bohren Sie Löcher in die vordere obere Verkleidung und die hintere Abdeckung gemäß den Markierungen.

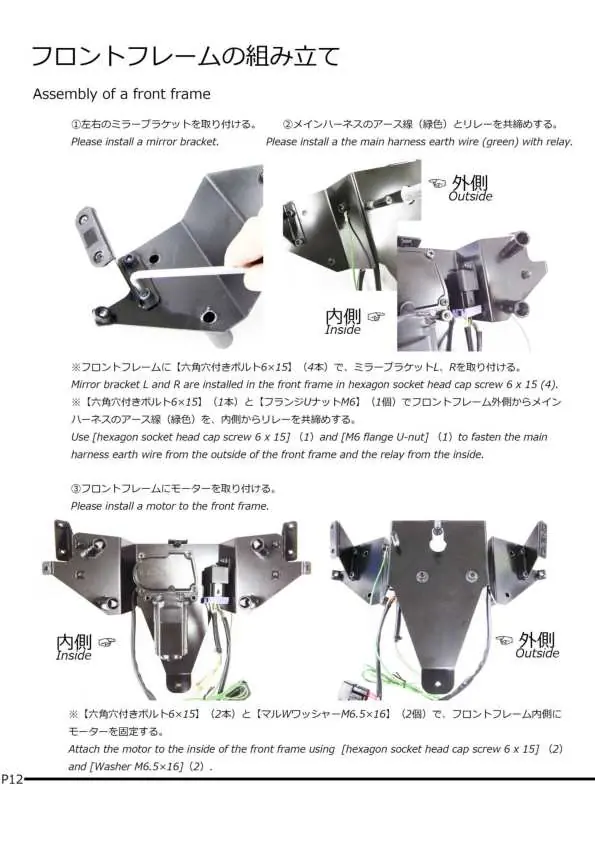

2. Frontrahmen: Montieren Sie die Spiegelhalterungen und den Motor am Frontrahmen.
3. Installation: Installieren Sie den Frontrahmen und die vordere obere Verkleidung am Fahrzeug.
4. Wischer: Verbinden Sie den Kabelbaum und installieren Sie den Wischerschalter.
5. Heckrahmen: Montieren Sie den hinteren Rahmen und das Heckdeck.

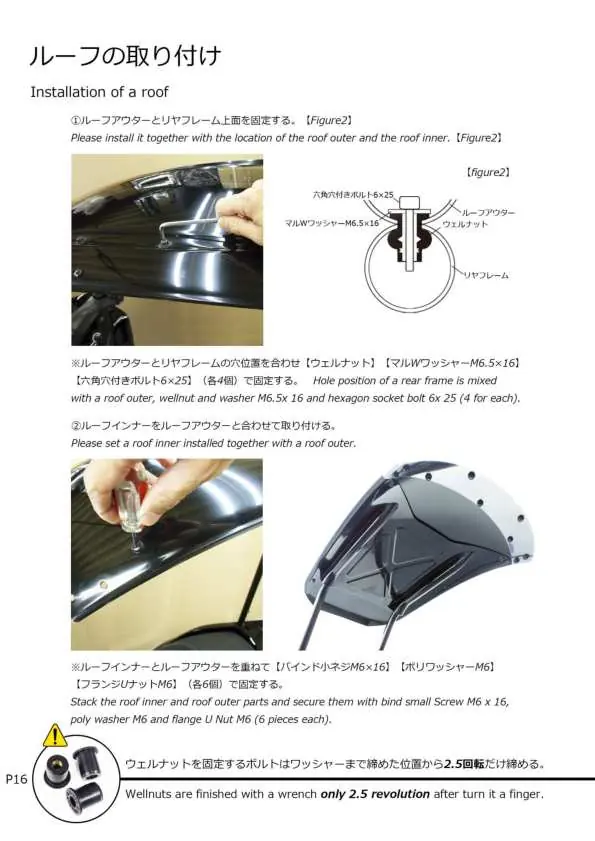

6. Dach: Setzen Sie das Dach zusammen und montieren Sie es auf dem Rahmen.
7. Scheibe: Befestigen Sie die Frontscheibe am Dach und am Frontrahmen.
8. Spiegel: Montieren Sie die neuen Rückspiegel.
9. Wischerblatt: Installieren Sie das Wischerblatt am Wischerarm.

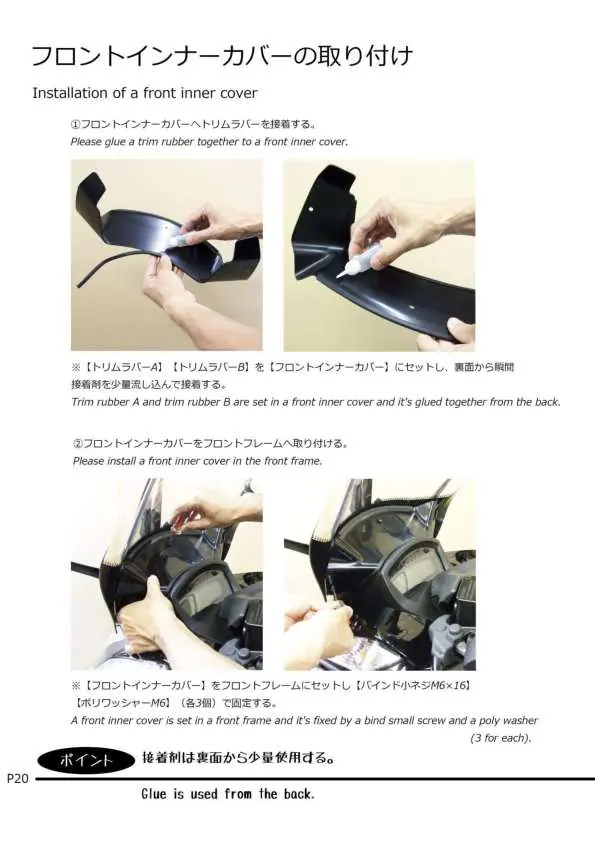

10. Innenverkleidung: Kleben Sie die Dichtungen auf die vordere Innenverkleidung und montieren Sie diese.

Wartung und Pflege

Um die Lebensdauer des Dach-Kits zu verlängern:

• Reinigen Sie die Frontscheibe regelmäßig, um die Sicht zu gewährleisten.
• Verwenden Sie nur weiche Tücher oder Schwämme mit verdünntem neutralem Reinigungsmittel.
• Vermeiden Sie Hochdruckreiniger, da diese die Verkleidungsteile beschädigen können.

Technische Daten

Das Dach-Kit hat ein Eigengewicht von ca. 9,9 kg (8,9 kg ohne nicht benötigte Teile). Die Abmessungen des Fahrzeugs ändern sich durch die Montage auf eine Länge von 1905 mm (Tricity 125) bzw. 1980 mm (Tricity 155) und eine Höhe von 1830 mm bzw. 1825 mm.
