Installationsanleitung für Wunderlich Adapter Vario Koffer 13690-10X
Detaillierte Installationsanleitung für den Wunderlich Adapter Vario Koffer 13690-10X. Erfahren Sie, wie Sie die Halterungen montieren, den Verriegelungsmechanismus anpassen und die Gewichtsbeschränkungen einhalten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Montage des Wunderlich Adapter Vario Koffer (Art.-Nr. 13690-10X). Bitte beachten Sie, dass der originale Verriegelungsmechanismus bei der Montage entfällt. Achten Sie bei der Installation besonders auf die korrekte Ausrichtung der trapezförmigen Nuten an den Haltern, da eine falsche Montage die Funktion beeinträchtigen kann.
Lieferumfang und Teile
Der Lieferumfang umfasst verschiedene Halterungen, Schrauben, Hülsen und Gummipuffer. Bitte prüfen Sie vor Beginn der Montage anhand der Stückliste auf Seite 1 und 2, ob alle Teile vollständig vorhanden sind. Die Abbildungen dienen der Veranschaulichung.
Vorbereitung und Anpassung

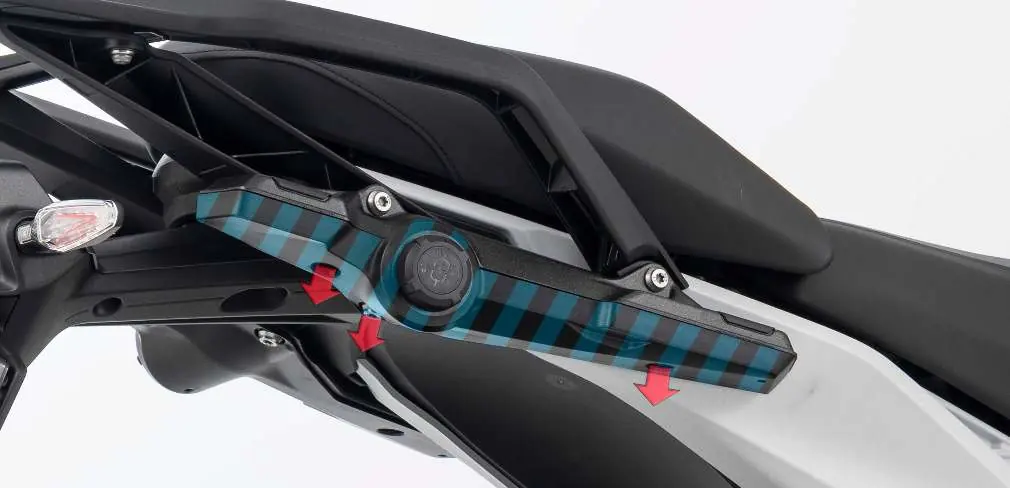

Um ein Klemmen des Verriegelungsmechanismus zu vermeiden, muss die Kunststoffblende des Kofferträgers bündig an der Gusskante ausgerichtet werden. Lösen Sie hierfür die markierten Schrauben, richten Sie die Blende aus und ziehen Sie die Schrauben wieder fest. Beachten Sie die Drehmomentvorgaben: M8x70 mit 19 Nm und M5x14 mit 4,5 Nm.
Montage der Halterungen
Bei der Montage der Halter ist die Ausrichtung der trapezförmigen Nut entscheidend:
- Hinterer Halter: Die breite Öffnung der trapezförmigen Nut muss nach hinten (entgegen der Fahrtrichtung) zeigen.
- Vorderer Halter: Die breite Öffnung der trapezförmigen Nut muss nach vorne (mit der Fahrtrichtung) zeigen.

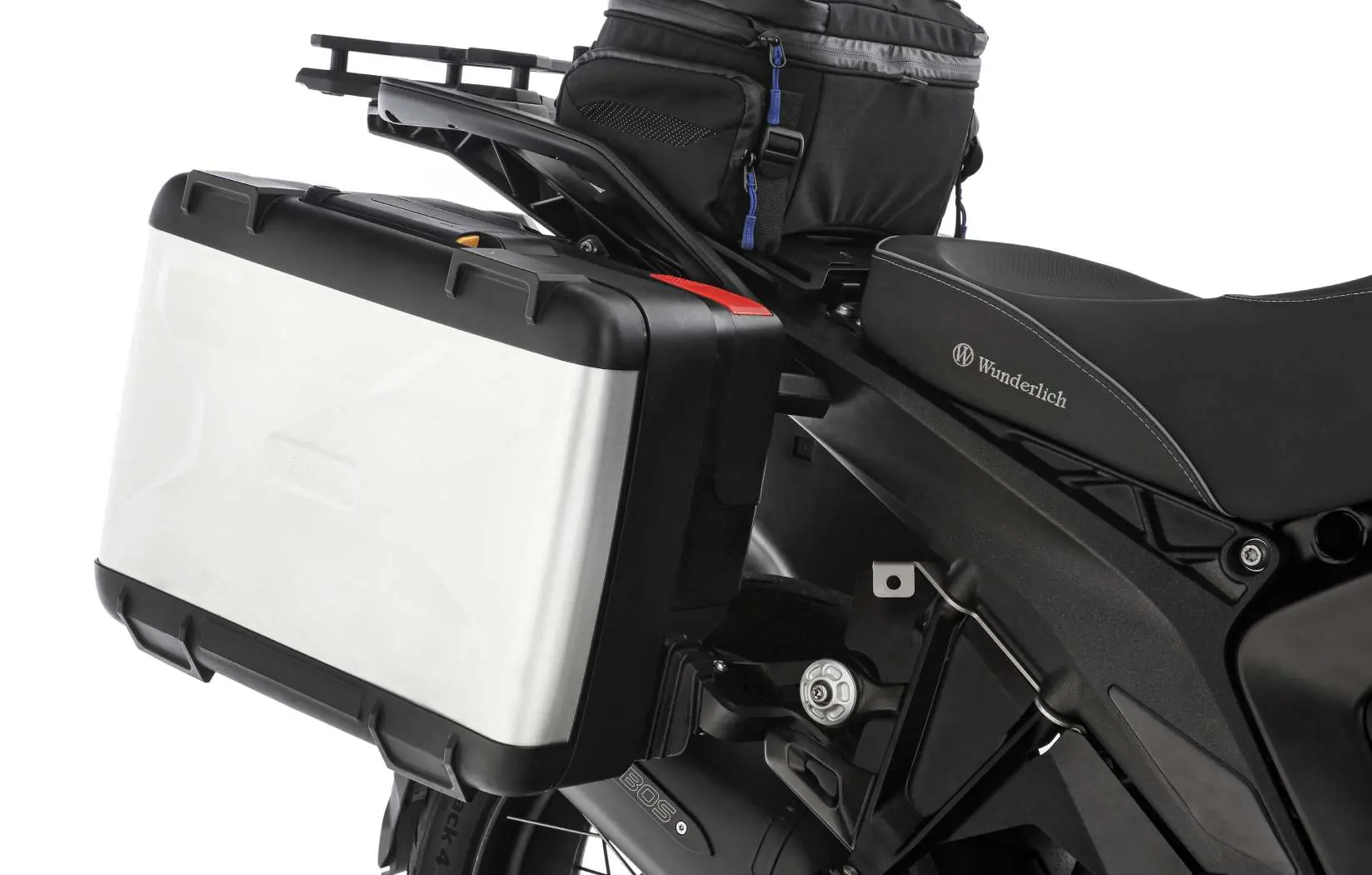

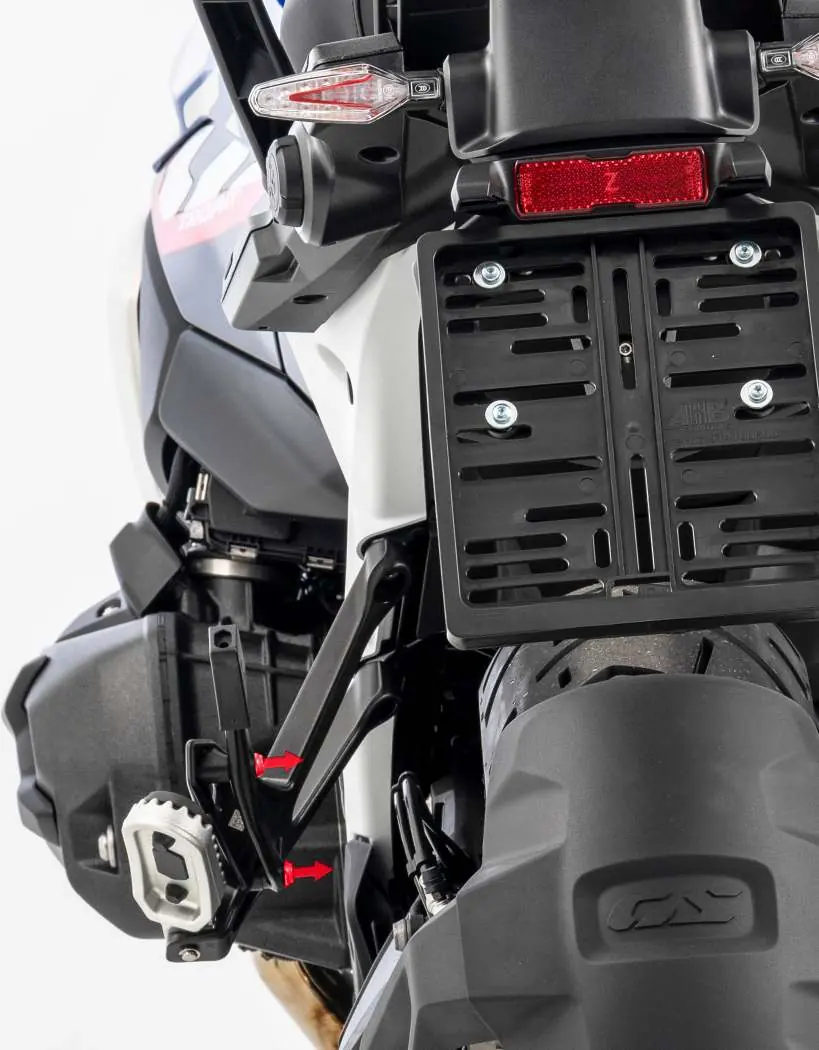

Verwenden Sie für die Montage der Halter die entsprechenden Schrauben (M4x35 bzw. M4x30) mit einem maximalen Drehmoment von 1,5 Nm. Die Montage der Halterungen am Motorrad erfolgt mit den Schrauben M6x30 und M6x20 bei einem Drehmoment von 8 Nm.
Technische Daten und Grenzwerte
Nach der Montage gelten folgende Betriebsgrenzen für das Fahrzeug:
- Maximale Geschwindigkeit (V-Max): 180 km/h
- Maximale Zuladung: 10 kg pro Koffer
Wir empfehlen, die Gummipuffer zusätzlich mit Sekundenkleber zu verkleben, um einen sicheren Halt zu gewährleisten.
Praktische Hilfe
Typische Probleme
Verriegelungsmechanismus klemmt
Die Kunststoffblende des Kofferträgers muss bündig an der Gusskante ausgerichtet werden. Lösen Sie die markierten Schrauben, justieren Sie die Blende und ziehen Sie diese wieder fest.
Halter lässt sich nicht korrekt montieren
Prüfen Sie die Ausrichtung der trapezförmigen Nut. Die breite Öffnung muss beim hinteren Halter nach hinten und beim vorderen Halter nach vorne zeigen.
Vor der Verwendung
- Prüfung der Vollständigkeit aller Teile gemäß Stückliste.
- Bereitstellung eines Drehmomentschlüssels.
- Entfernung des originalen Verriegelungsmechanismus.
- Reinigung der Montageflächen.
Technische Daten in der Praxis
- Max. Zuladung
- Maximale Belastung pro Koffer beträgt 10 kg.
- Drehmoment M8x70
- 19 Nm.
- Drehmoment M6x20/30
- 8 Nm.
- Drehmoment M4x30/35
- Max. 1,5 Nm.
Abbildungen und Diagramme

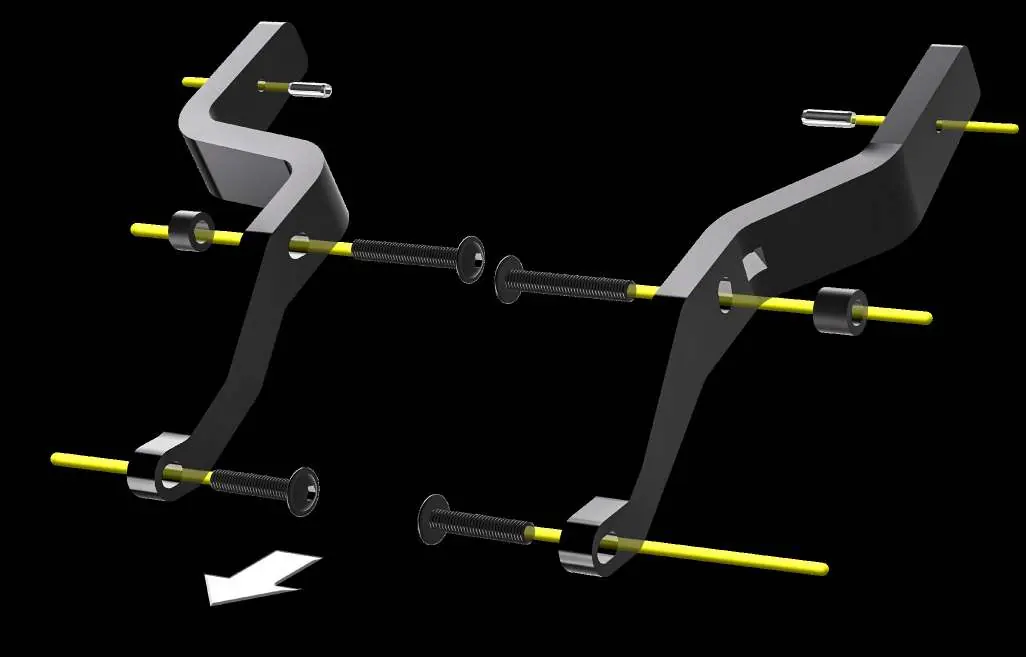

- Die Explosionszeichnungen auf Seite 1 und 2 zeigen die korrekte Reihenfolge der Montage von Schrauben, Hülsen und Halteblechen.

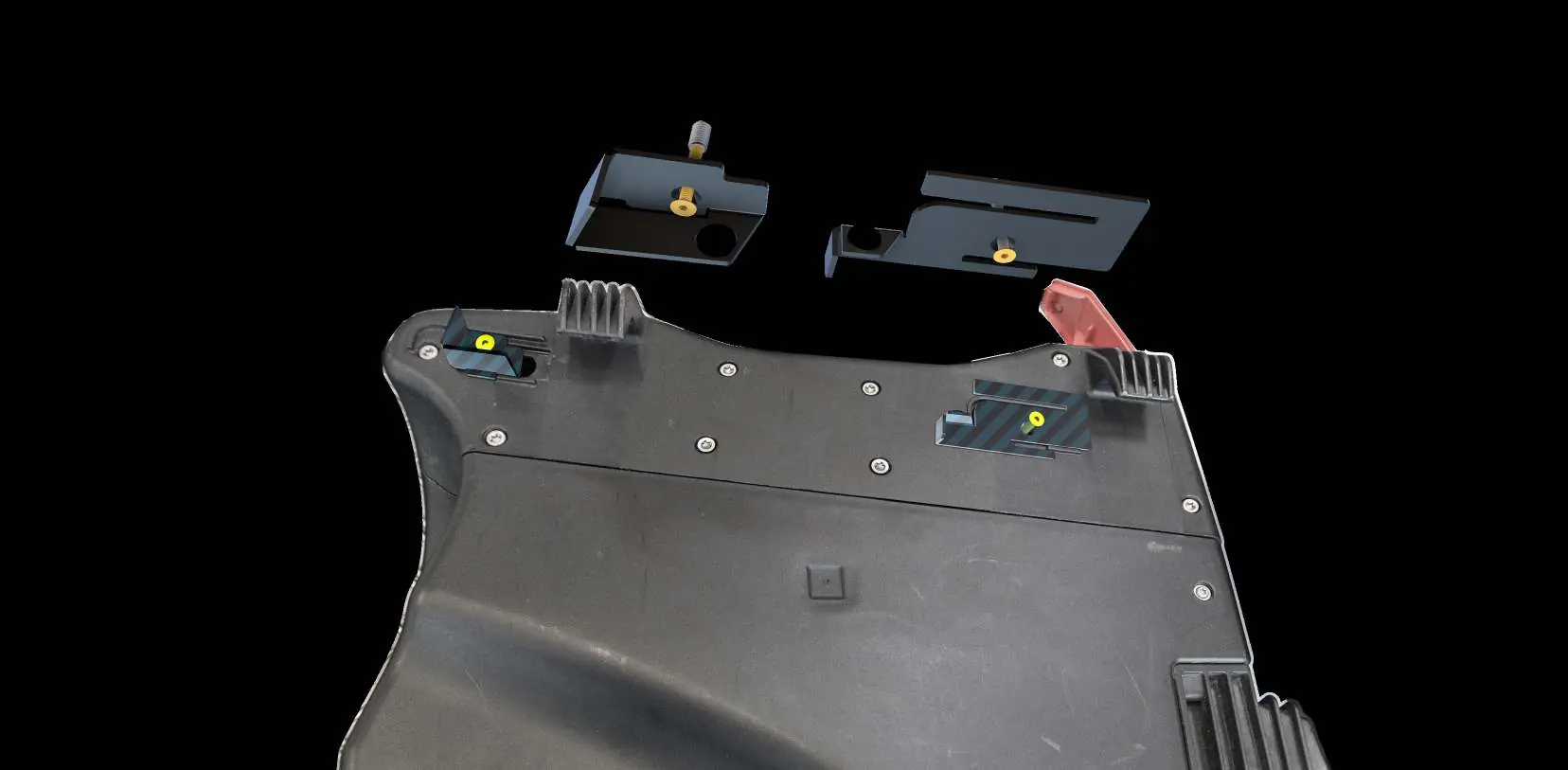

- Detailbilder auf Seite 5 verdeutlichen die korrekte Ausrichtung der trapezförmigen Nut in Fahrtrichtung.
Modellkompatibilität
- Nur für BMW Motorradzubehör geeignet.
- Original Verriegelungsmechanismus entfällt.
