Heckumbau Wunderlich 13615-00x Montageanleitung
Detaillierte Montageanleitung für den Wunderlich Heckumbau 13615-00x. Erfahren Sie, wie Sie die Originalteile demontieren, das Moosgummi korrekt anbringen und den Heckumbau mit den richtigen Drehmomenten sicher installieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage des Wunderlich Heckumbaus (Art.-Nr. 13615-00x). Vor Beginn der Arbeiten ist es zwingend erforderlich, die originalen Anbauteile wie den Griff, den Sportgriff sowie den Topcaseträger zu demontieren. Achten Sie darauf, alle zu beklebenden Flächen vor der Montage des Moosgummis gründlich zu reinigen, um eine dauerhafte Haftung zu gewährleisten.
Vorbereitung und Demontage
Bevor der neue Heckumbau montiert werden kann, müssen die werkseitigen Komponenten entfernt werden:
- Demontieren Sie den originalen Griff.
- Entfernen Sie den Sportgriff.
- Demontieren Sie den Topcaseträger.
Stellen Sie sicher, dass der Arbeitsbereich sauber ist und Sie über das notwendige Werkzeug verfügen.
Montage des Heckumbaus
Die Montage erfolgt in folgenden Schritten:
- Vorbereitung der Abdeckung: Kleben Sie das mitgelieferte Moosgummi auf die Unterseite der Abdeckung. Reinigen Sie die Flächen vorher gründlich.
- Positionierung: Setzen Sie die Abdeckung entsprechend der Abbildungen auf das Heck.

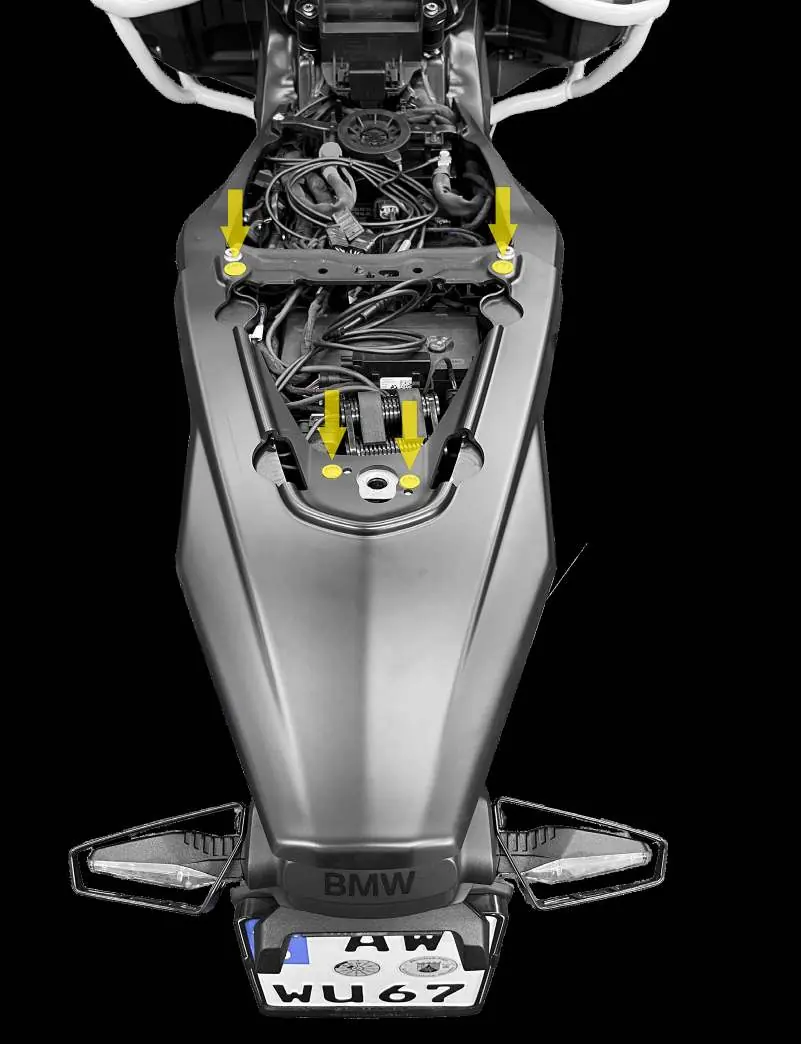

- Verschraubung: Verwenden Sie die mitgelieferten Schrauben (M8x30 und M6x30) und beachten Sie die vorgegebenen Drehmomente.
Fehlerbehebung und Wartung
Beim Abschrauben des Sitzbankschlosses können sich die Gewindehülsen lösen. Sollte dies geschehen, können Sie die Gewindehülsen einfach mit einem 5-mm-Innensechskantschlüssel wieder in ihre Position eindrehen.
Technische Daten und Drehmomente
- M8x30 Linsenflanschschraube: 28 Nm
- M6x30 Linsenflanschschraube: 5 Nm
- Lieferumfang: Beinhaltet Abdeckung, Hülsen, Moosgummi, Schrauben und Schraubensicherung.
Praktische Hilfe
Typische Probleme
Gewindehülsen lösen sich beim Abschrauben des Sitzbankschlosses
Die Gewindehülsen mit einem 5-mm-Innensechskantschlüssel wieder eindrehen.
Vor der Verwendung
- Originalgriff demontieren
- Sportgriff demontieren
- Topcaseträger demontieren
- Klebeflächen für Moosgummi gründlich reinigen
- Drehmomentschlüssel bereithalten
Technische Daten in der Praxis
- M8x30 Schraube
- Drehmoment: 28 Nm
- M6x30 Schraube
- Drehmoment: 5 Nm
Abbildungen und Diagramme

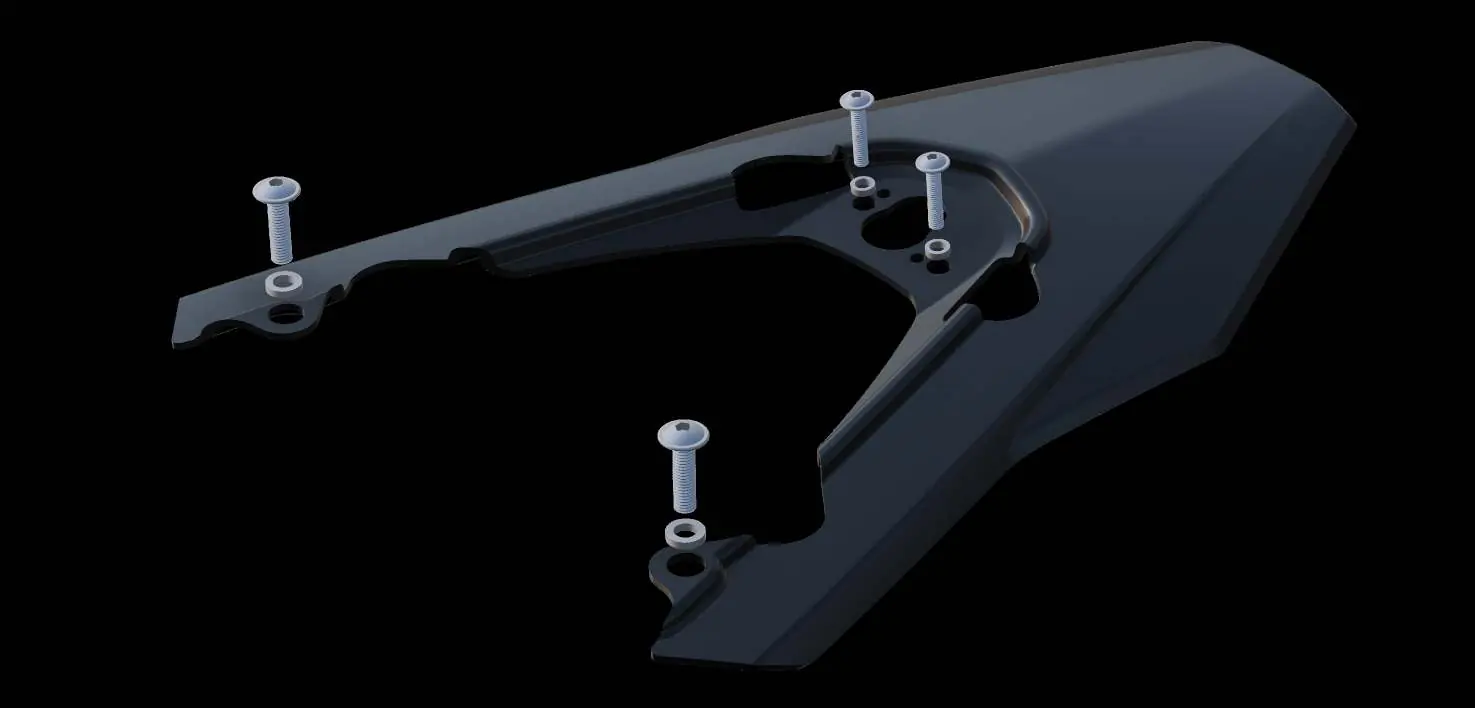

- Explosionszeichnung zeigt die Anordnung der Schrauben und Hülsen.

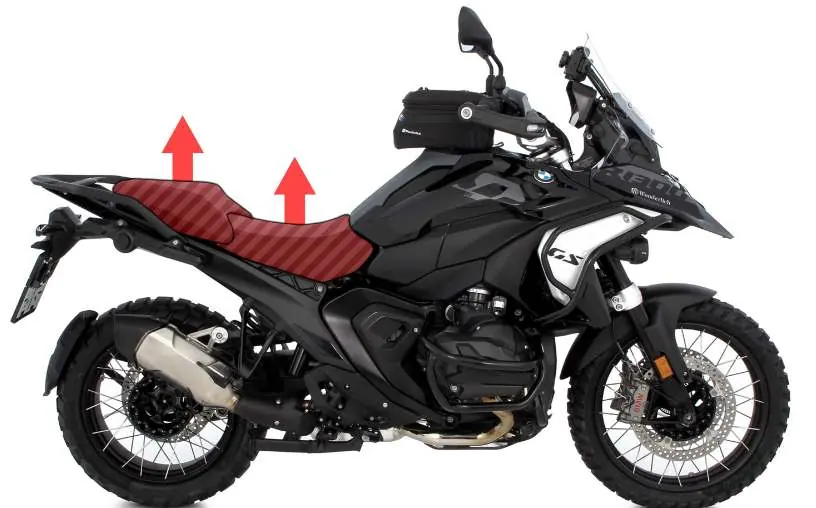

- Abbildungen 1-3 zeigen die zu demontierenden Originalteile.

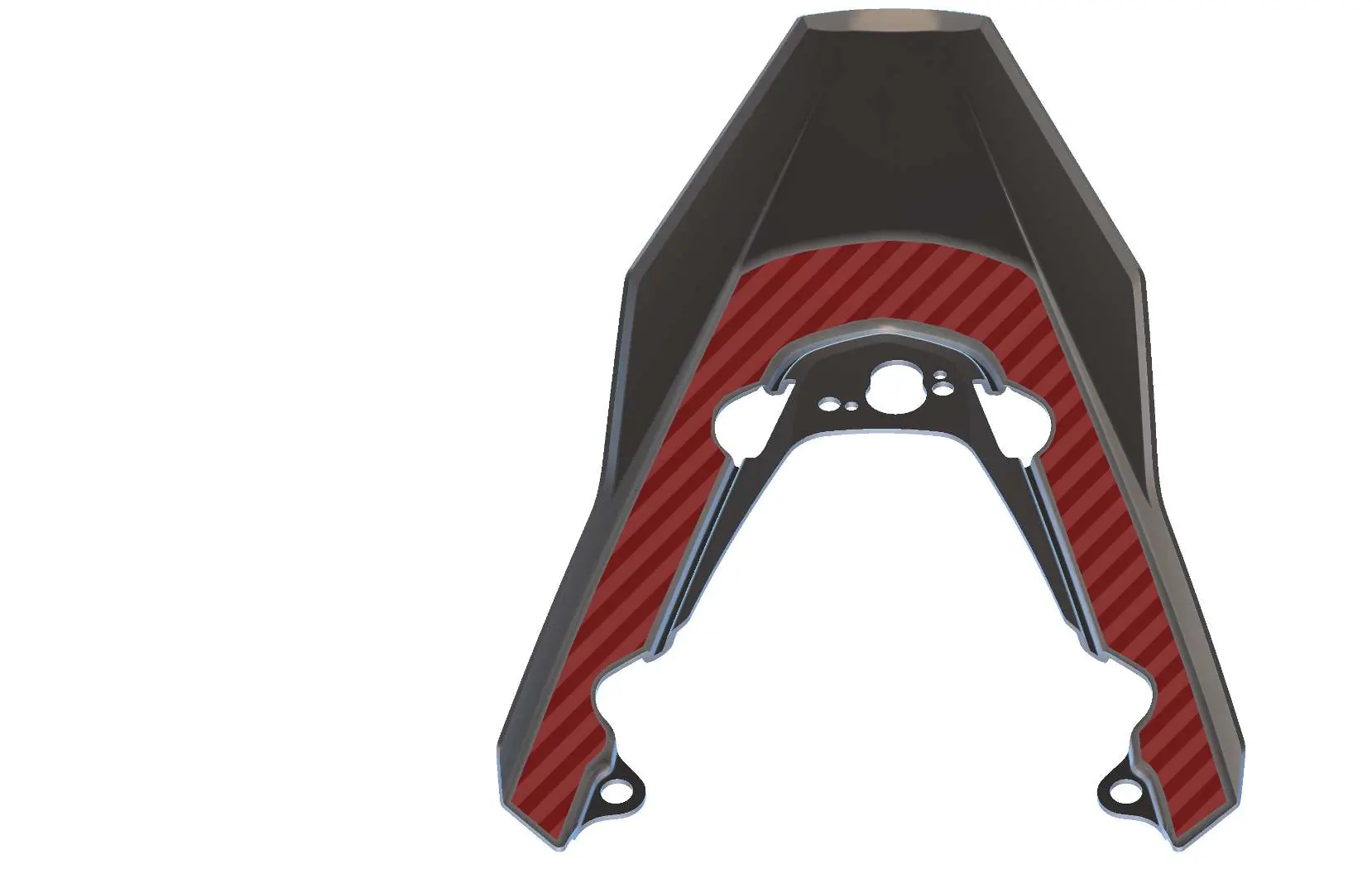

- Abbildung 5 verdeutlicht die Positionierung des Moosgummis.
Modellkompatibilität
- Spezifisch für das Modell 13615-00x.
