Montageanleitung für Wunderlich 15310-X00 Lenkererhöhung

Detaillierte Montageanleitung für die Wunderlich Lenkererhöhung 15310-X00. Diese Anleitung führt Sie durch die Installation, inklusive der korrekten Kabelverlegung und der Montage mit einem Navigationssystem.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Wunderlich Lenkererhöhung 15310-X00 wird durch Lösen der originalen Lenkerarmaturen, Einsetzen der Erhöhung und anschließendes Verschrauben mit 38 Nm (M10x50) montiert. Bei Verwendung eines Navigationssystems ist das Naviblech zusätzlich zu montieren. S. 1, 4, 9, 10

Wichtigste Schritte

  • Lenkererhöhung montieren S. 7, 8
  • Naviblech vormontieren S. 9

Technische Daten

Parameter Wert Hinweis Seiten
M10x50 Schraube 38 Nm Anzugsmoment der Hauptschrauben S. 4, 9, 10
M5x20 Schraube 3 Nm Anzugsmoment für Naviblech S. 9

Wo es im PDF steht

  • Teileliste S. 1
  • Montageschritte S. 2, 3, 4, 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Montage der Wunderlich Lenkererhöhung 15310-X00. Die mit einem roten Stern markierten Schritte sind nur bei der Montage in Verbindung mit einem Navigationssystem erforderlich. Achten Sie bei allen Arbeiten auf die angegebenen Drehmomente und verwenden Sie die mitgelieferte Schraubensicherung.

Vorbereitung und Lieferumfang

Prüfen Sie vor Beginn der Montage den Lieferumfang anhand der Teileliste auf Seite 1. Zu den wesentlichen Komponenten gehören die linke und rechte Lenkererhöhung, Zylinderkopfschrauben (M10x50), Schraubensicherung sowie bei Bedarf das Naviblech und zugehörige Kleinteile (Schrauben, Muttern, Kabeltülle, Stufenhülse).

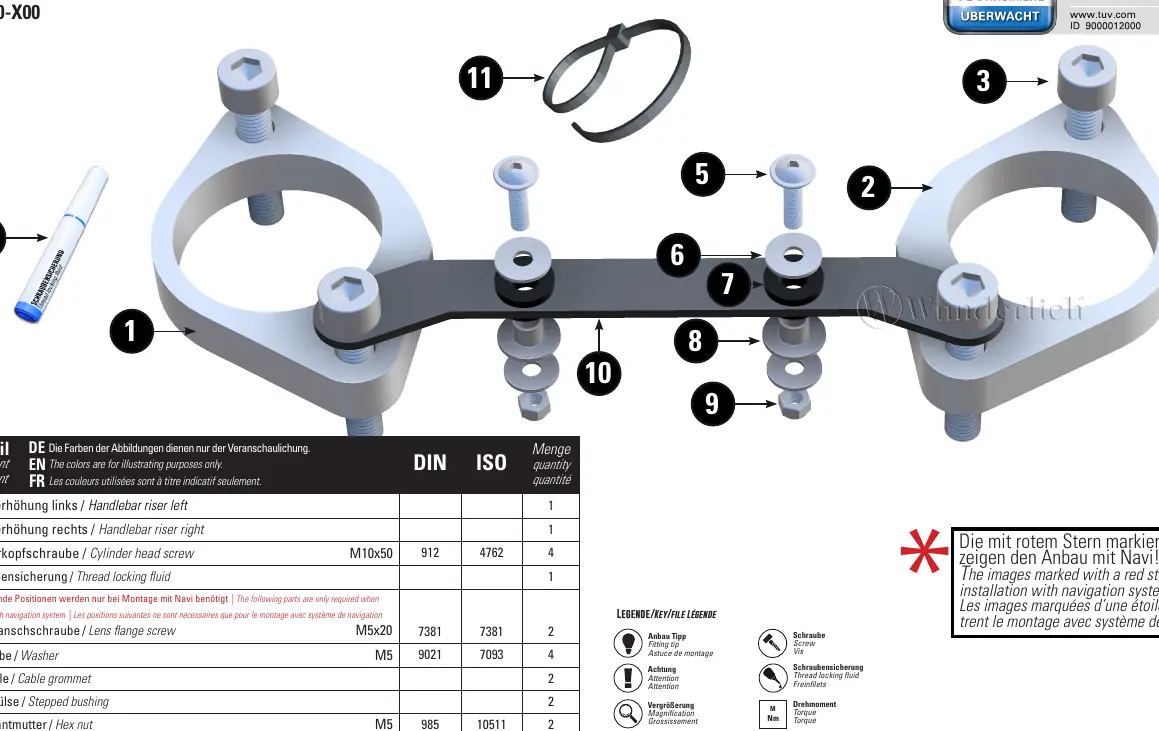

Explosionszeichnung der Bauteile
Explosionszeichnung der Bauteile

Montage der Lenkererhöhung

Die Montage erfordert das Lösen der originalen Lenkerarmaturen. Gehen Sie wie folgt vor:

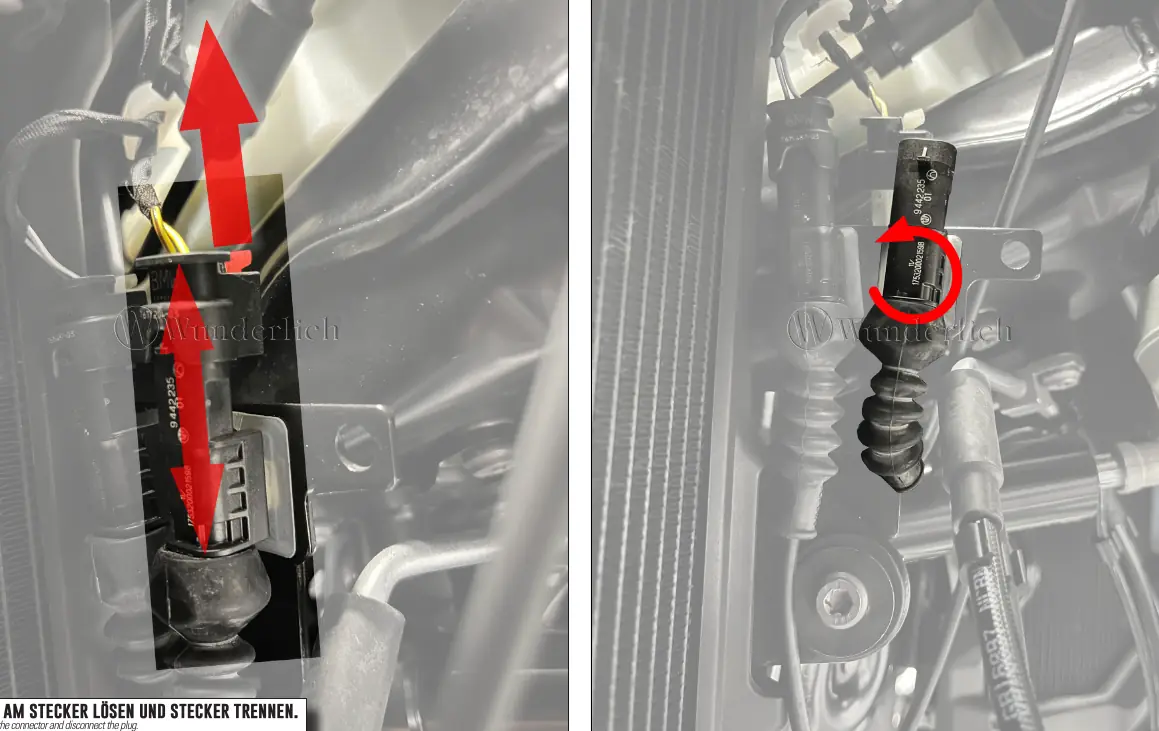

Lösen der Steckverbindung
Lösen der Steckverbindung
  • Lösen Sie die Schrauben der Armatur leicht und schieben Sie diese zur Seite, um Platz zu schaffen.
  • Sichern Sie die Kabel und lösen Sie die Steckverbindungen, falls erforderlich.
  • Fädeln Sie die Stecker aus der originalen Lenkerhälfte aus.
  • Setzen Sie die Lenkererhöhung auf und führen Sie die Kabel wieder durch die Lenkerhälfte.
  • Verlegen Sie die Kabel exakt wie im Originalzustand, um Zugspannungen zu vermeiden.
  • Verschrauben Sie die Komponenten mit den angegebenen Drehmomenten.

Montage mit Navigationssystem

Wenn Sie das Navigationssystem montieren, müssen zusätzlich das Naviblech und die entsprechenden Befestigungsteile (Linsenflanschschrauben M5x20, U-Scheiben, Sechskantmuttern) verwendet werden. Montieren Sie das Naviblech am Navihalter vor, bevor Sie die gesamte Einheit am Lenker fixieren.

Vormontage des Naviblechs
Vormontage des Naviblechs

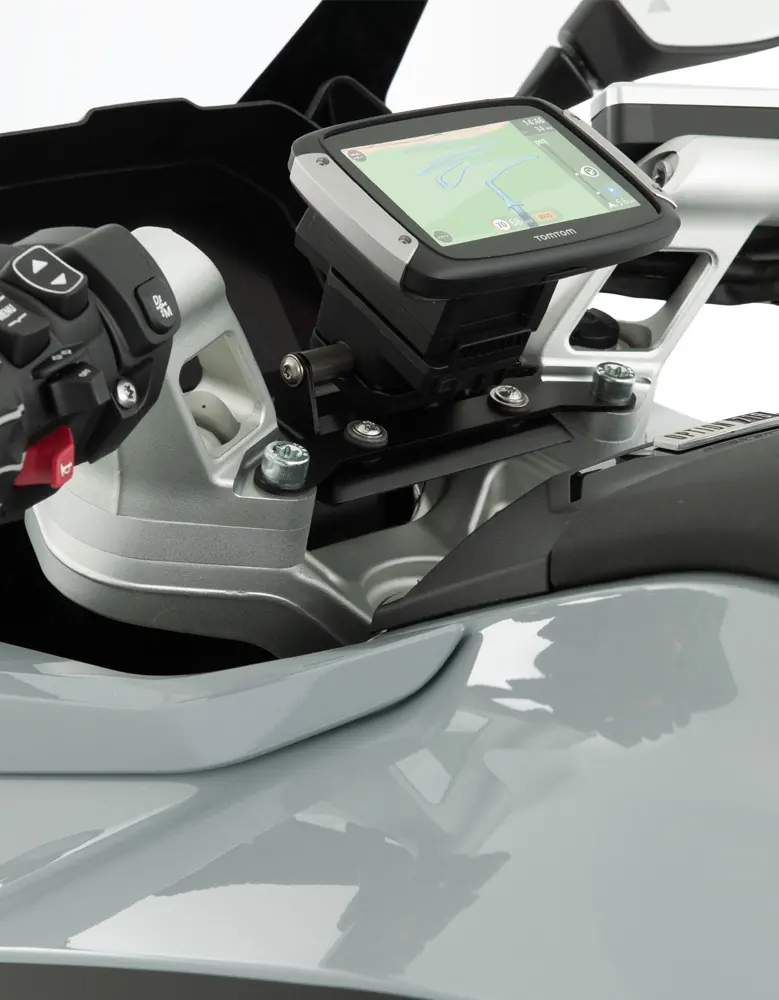

Fertig montiertes System
Fertig montiertes System

Drehmomentvorgaben

Die Einhaltung der Drehmomente ist für die Sicherheit entscheidend:

  • Zylinderkopfschrauben (M10x50): 38 Nm
  • Schrauben für Navigationsplatte (M5x20): 3 Nm
  • Originalschrauben (je nach Position): 2 Nm, 3 Nm oder 8 Nm

Praktische Hilfe

Typische Probleme

Kabelspannung nach der Montage

Stellen Sie sicher, dass die Kabel exakt wie im Originalzustand verlegt sind. Nutzen Sie die mitgelieferten Kabelbinder zur Fixierung.

Armatur lässt sich nicht verschieben

Die Schrauben der Armatur müssen nur leicht gelöst werden, nicht vollständig entfernt.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang anhand der Teileliste auf Seite 1.
  • Stellen Sie sicher, dass ein Drehmomentschlüssel vorhanden ist.
  • Verwenden Sie die mitgelieferte Schraubensicherung für die Hauptschrauben.
  • Prüfen Sie die Freigängigkeit der Kabel nach der Montage.

Abbildungen und Diagramme

  • Roter Stern: Kennzeichnet Schritte, die nur bei Montage mit Navigationssystem notwendig sind.
  • Rote Pfeile: Zeigen Bewegungsrichtungen oder Demontagepunkte an.
  • Gelbe Markierungen: Zeigen Schraubpunkte und Drehmomentvorgaben.

Modellkompatibilität

  • Die Anleitung gilt spezifisch für das Modell 15310-X00.
  • Die Farben in den Abbildungen dienen nur der Veranschaulichung.
