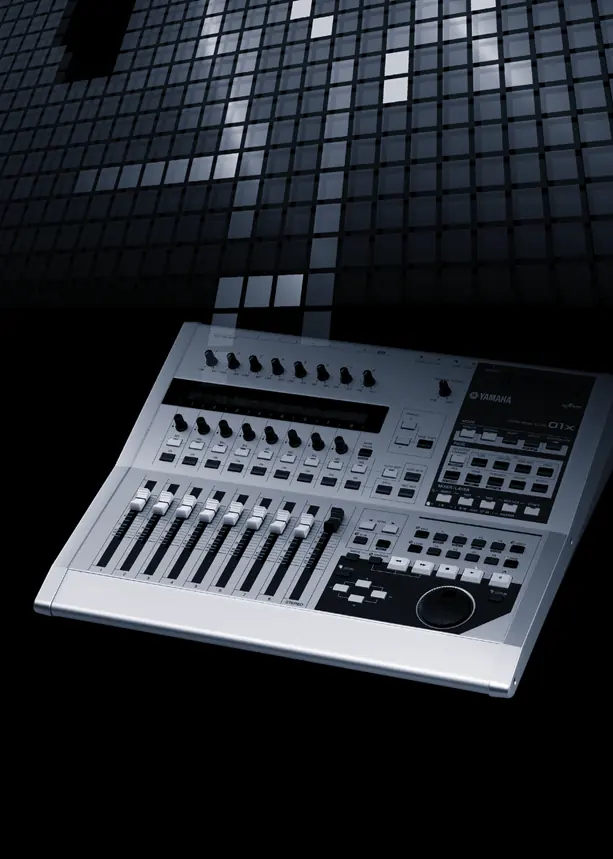

Bedienungsanleitung für Yamaha 01X Digital Mixing Studio
Schnellstartanleitung und Benutzerhandbuch für das Yamaha 01X Digital Mixing Studio. Enthält Informationen zu Anschlüssen, Bedienung, Automatisierung, Effekten und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Yamaha 01X ist ein leistungsstarkes Digital-Mischpult, ein Computer-Audio-Interface und eine Steuerungsoberfläche in einem Gerät. Diese Anleitung bietet eine vollständige Übersicht über die Funktionen, die Einrichtung und die Bedienung. Wichtige Hinweise zur Sicherheit, wie die Verwendung des korrekten Netzteils (PA-300) und die Vermeidung von Überhitzung, sind unbedingt zu beachten.
Gerätebeschreibung und Anschlüsse
Das 01X verfügt über acht Hardware-Eingänge (zwei XLR-Mikrofon/Line-Eingänge und einen Hi-Z-Eingang für Gitarre/Bass auf Kanal 8). Über die mLAN-Schnittstelle (IEEE 1394) können bis zu 24 Audiokanäle und MIDI-Daten übertragen werden. Die Rückseite bietet zudem digitale Ein- und Ausgänge (koaxial), Monitor-Ausgänge und Anschlüsse für Fußschalter.
Erste Inbetriebnahme
Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie Verbindungen herstellen. Schließen Sie das Netzteil PA-300 an und verbinden Sie das 01X über ein IEEE 1394-Kabel mit Ihrem Computer. Schalten Sie die Geräte in der Reihenfolge MIDI-Master, MIDI-Slave und dann Audio-Equipment ein, um Signalprobleme zu vermeiden.
Bedienung und Modi
Das 01X bietet verschiedene Modi: REMOTE zur Steuerung von DAW-Software, INTERNAL für die interne Mischpult-Funktion, SCENE zum Speichern und Abrufen von Misch-Snapshots und UTILITY für globale Systemeinstellungen. Die Bedienung erfolgt über die Kanal-Fader, Drehregler und Tasten, deren Funktion je nach gewähltem Layer (1-8, 9-16, 17-24, Master) variiert.
Effekte und Dynamik
Das 01X bietet für jeden Kanal einen 4-Band-EQ und einen Dynamikprozessor (Kompressor/Expander/Gate). Zusätzlich sind zwei interne Effektblöcke vorhanden, die über Aux-Sends oder als Insert-Effekte genutzt werden können. Die Effekt-Bibliothek enthält zahlreiche Presets für verschiedene Anwendungen.
Fehlerbehebung
Bei Problemen wie fehlendem Ton oder Verzerrungen sollten Sie zuerst die Pegel-Einstellungen, die mLAN-Verbindung und die Wordclock-Synchronisation prüfen. Detaillierte Fehlermeldungen werden im Display angezeigt und sind im Kapitel 'Display Messages' erläutert.
Herstellerinformationen
Yamaha Corporation
Praktische Hilfe
Typische Probleme
Kein Ton oder zu leiser Ton
Überprüfen Sie die Kabelverbindungen, die Monitor-Einstellungen, die Gain-Regler und ob der Kanal-Fader aufgedreht und eingeschaltet ist.
Verzerrter Klang
Prüfen Sie, ob der Gain-Regler zu hoch eingestellt ist, ob der EQ-Attenuator oder die EQ-Gain-Werte zu hoch sind.
mLAN-Verbindung funktioniert nicht
Stellen Sie sicher, dass der Treiber installiert ist, das Kabel korrekt sitzt und die mLAN-Einstellungen (z.B. Wordclock) korrekt sind.
Vor der Verwendung
- Stellen Sie sicher, dass das 01X ausgeschaltet ist.
- Verbinden Sie das Netzteil PA-300 mit dem DC IN-Anschluss.
- Schließen Sie alle Audioquellen (Mikrofone, Instrumente) an.
- Verbinden Sie das 01X per mLAN-Kabel mit dem Computer.
- Schalten Sie die Geräte in der richtigen Reihenfolge ein (MIDI-Master, MIDI-Slave, Audio-Equipment).
Technische Daten in der Praxis
- Sampling-Frequenz
- Unterstützt 44.1 kHz, 48 kHz, 88.2 kHz und 96 kHz.
- AD/DA-Wandler
- 24-Bit Linear, 128-faches Oversampling (bei 44.1/48 kHz).
- Interne Signalverarbeitung
- 32-Bit (Akkumulator 58-Bit).
Abbildungen und Diagramme
- Das Blockdiagramm zeigt den Signalfluss von den Eingängen (MIC/LINE, mLAN) durch die Kanalmodule (EQ, Dynamik) zu den Bussen (Stereo, Rec, Aux) und Ausgängen.
- Es verdeutlicht die Routing-Möglichkeiten für interne Effekte und die mLAN-Schnittstelle.
Modellkompatibilität
- Unterstützt gängige DAW-Software wie Cubase SX/SL, Nuendo, Logic, SONAR und Digital Performer.
- Die mLAN-Schnittstelle erfordert IEEE 1394-kompatible Hardware.
