Benutzerhandbuch für das tragbare PA-System Yamaha STAGEPAS 100 & STAGEPAS 100BTR mkII

Wichtige Informationen aus der Anleitung

Dieses Handbuch beschreibt die Einrichtung und Bedienung der tragbaren PA-Systeme Yamaha STAGEPAS 100 und STAGEPAS 100BTR mkII. Das STAGEPAS 100BTR mkII bietet zusätzliche Funktionen wie Akkubetrieb, USB-Audio-Streaming und USB-PD-Ladeunterstützung. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Beschreibung des Geräts

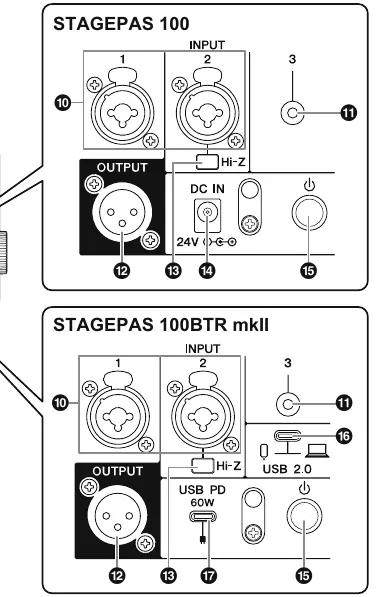

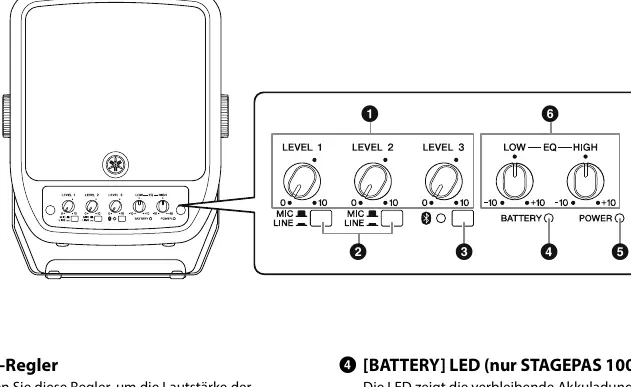

Das System besteht aus einer kompakten Lautsprechereinheit mit integriertem Dreikanalmischpult. Es verfügt über zwei Mikrofon-/Line-Eingänge (Combo-Buchsen) und einen Stereo-Eingang. Das Modell 100BTR mkII unterstützt zudem Bluetooth-Audio und USB-Audio-Verbindungen.

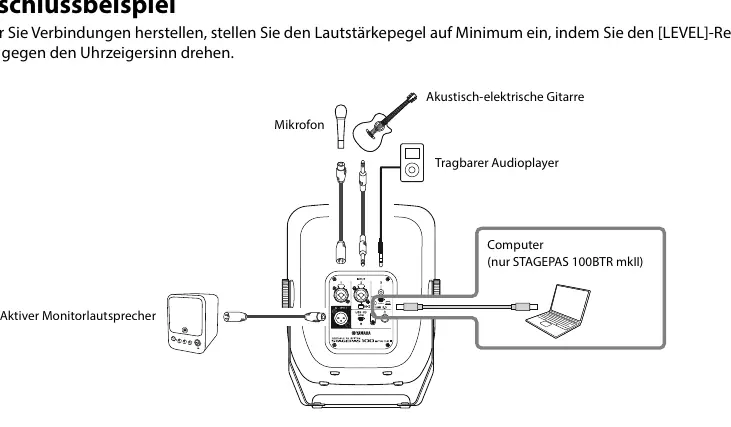

Erste Schritte und Anschluss

Bevor Sie Verbindungen herstellen, stellen Sie sicher, dass alle Lautstärkeregler auf Minimum stehen. Schließen Sie das mitgelieferte Netzteil (STAGEPAS 100) oder ein kompatibles USB-PD-Netzteil (STAGEPAS 100BTR mkII) an. Schalten Sie das Gerät erst ein, nachdem alle Kabel verbunden sind.

Installation

• Aufstellung auf dem Boden: Der Griff fungiert als Fuß, um den Lautsprecher in einem optimalen Winkel zu positionieren.
• Installation auf einem Mikrofonstativ: Verwenden Sie das 3/8-Zoll-Schraubenloch am Griff. Achten Sie darauf, dass das Stativ stabil steht und die Höhe 115 cm nicht überschreitet.

Bluetooth-Funktion

Um ein Bluetooth-Gerät zu koppeln:

1. Drücken und halten Sie den Bluetooth-Schalter für mindestens drei Sekunden, bis die LED schnell blinkt.
2. Aktivieren Sie Bluetooth an Ihrem Quellgerät und wählen Sie STAGEPAS 100 oder STAGEPAS 100BTR mkII aus der Liste.
3. Sobald die Verbindung hergestellt ist, leuchtet die Bluetooth-LED dauerhaft.

USB-Audio (nur STAGEPAS 100BTR mkII)

Sie können das Gerät über den USB-Port an einen Computer oder ein Smartphone anschließen, um Audio zu streamen. Das Gerät wird automatisch als USB-Audio-Interface erkannt. Wählen Sie in den Sound-Einstellungen Ihres Betriebssystems [USB AUDIO CODEC] für Ein- und Ausgabe.

Akku (nur STAGEPAS 100BTR mkII)

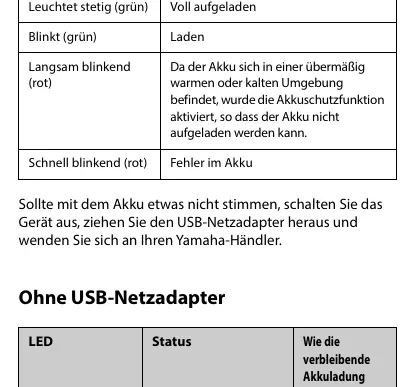

Der Akku wird automatisch geladen, sobald das Gerät über ein USB-PD-Netzteil mit Strom versorgt wird. Die [BATTERY]-LED zeigt den Ladezustand an:

• Grün (leuchtend): Voll geladen.
• Grün (blinkend): Ladevorgang läuft.
• Gelb/Rot: Zeigt den verbleibenden Akkustand oder Fehlerzustände an.

Fehlerbehebung

Sollte das Gerät nicht funktionieren, prüfen Sie folgende Punkte:

• Kein Ton: Überprüfen Sie die Kabelverbindungen, die Lautstärkeregler und den MIC/LINE-Schalter.
• Verzerrter Klang: Stellen Sie sicher, dass der MIC/LINE-Schalter korrekt eingestellt ist (MIC für Mikrofone, LINE für Instrumente/Player).
• Bluetooth-Probleme: Trennen Sie bestehende Verbindungen zu anderen Geräten und stellen Sie sicher, dass keine Störquellen (WLAN, Mikrowellen) in der Nähe sind.
