Leitfaden zur Auswahl eines Yamaha Soundsystems
Erfahren Sie, wie Sie das passende Yamaha Soundsystem für Ihre Anforderungen planen. Dieser Leitfaden deckt die Auswahl von Mischpulten, Lautsprechern, Verkabelung, Monitoring und Systemkonfiguration ab.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Leitfaden
Dieser Leitfaden dient als Orientierungshilfe für die Planung und Auswahl eines Soundsystems, insbesondere für Kirchen und Veranstaltungsorte. Er behandelt die grundlegenden Komponenten, die bei der Systemzusammenstellung berücksichtigt werden müssen, um eine konsistente Klangqualität zu gewährleisten.
Planung eines Soundsystems
Bevor Sie Komponenten auswählen, sollten Sie folgende Fragen klären:
- Portabilität vs. Festinstallation: Benötigen Sie ein mobiles System für wechselnde Orte oder eine fest installierte Anlage?
- Raumakustik: Die Form und Größe des Raumes bestimmen die Anforderungen an die Lautsprecherplatzierung und -leistung.
- Anwendungszweck: Dient das System primär der Sprachverstärkung oder für komplexe Musikdarbietungen mit Instrumenten?
- Bediener: Welches technische Know-how haben die Personen, die das System bedienen werden?
- Zukunftssicherheit: Planen Sie Kapazitäten für die nächsten 2-3 Jahre ein (z.B. mehr Kanäle für wachsende Musikgruppen).
Komponenten des Soundsystems
Ein grundlegendes System besteht aus:
- Mischpult (Mixer): Das Herzstück zur Steuerung der Ein- und Ausgänge.
- Lautsprecher (PA): Hauptbeschallung für das Publikum.
- Bühnenmonitore: Ermöglichen es den Musikern, sich selbst zu hören.
Mischpulte (Mixer)
Es gibt drei Haupttypen von Mischpulten:
- Analog: Einfache Bedienung, alle Regler sind physisch vorhanden. Gut für Teams mit begrenzter Erfahrung.
- Powered (Aktiv): Integrierter Verstärker, ideal für kompakte, portable "Plug-and-Play"-Lösungen.
- Digital: Bietet erweiterte Funktionen wie Szenenspeicherung, Fernsteuerung (z.B. via iPad) und digitale Netzwerkanbindung.

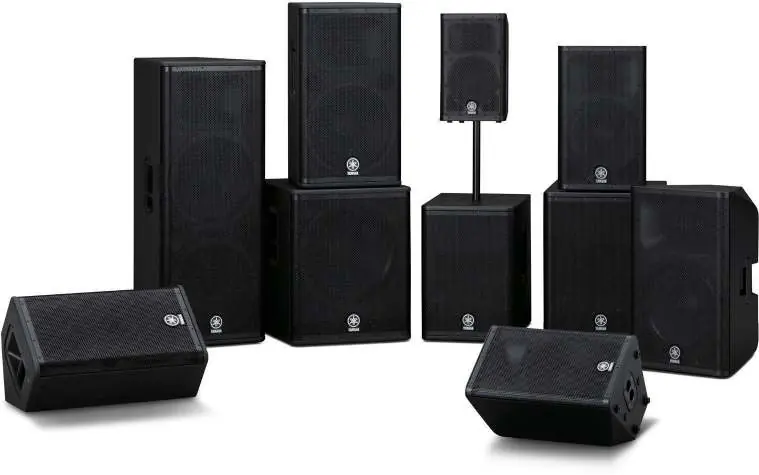

Lautsprecher und Subwoofer
Die Wahl der Lautsprecher hängt von der Raumgröße und dem gewünschten Klangbild ab:
- Aktiv vs. Passiv: Aktive Lautsprecher haben eingebaute Verstärker und sind einfacher einzurichten. Passive Lautsprecher benötigen externe Verstärker, bieten aber mehr Flexibilität bei großen, komplexen Installationen.
- Subwoofer: Ergänzen das System im Frequenzbereich von 20Hz bis 100Hz für ein volles Klangbild.
- Treiberkonfiguration: Systeme mit mehreren Treibern (z.B. Hochtöner und Tieftöner) bieten eine bessere Frequenzwiedergabe als Breitbandlautsprecher.
Verkabelung und Anschlüsse
Die Wahl der Kabel ist entscheidend für die Zuverlässigkeit:
- Digitale Netzwerke: Digitale Konsolen nutzen oft digitale Stageboxen (z.B. Yamaha TIO 1608) und CAT5E/CAT6-Kabel, was schwere analoge Multicore-Kabel ersetzt.
- Steckertypen:
- SpeakON: Robuster Standard für Lautsprecherverbindungen.
- XLR: Standard für Mikrofone und symmetrische Signale.
- TRS (Klinke): Symmetrische 6,3mm-Stecker.
- TS (Klinke): Unsymmetrische 6,3mm-Stecker.
Monitoring und In-Ear-Systeme
Um Bühnenlärm zu reduzieren und die Klangqualität im Saal zu verbessern, sind Monitore essenziell:
- Bühnenmonitore (Wedges): Angewinkelte Lautsprecher auf dem Boden.
- In-Ear-Monitoring (IEM): Ermöglicht Musikern eine individuelle Mischung direkt im Ohr, schont das Gehör und reduziert die Lautstärke auf der Bühne.
Herstellerinformationen
Yamaha Corporation
Praktische Hilfe
Typische Probleme
Zu hoher Bühnenlärm
Verwenden Sie In-Ear-Monitoring (IEM) anstelle von Bodenmonitoren, um die Lautstärke auf der Bühne zu senken.
Komplexe Verkabelung bei großen Systemen
Nutzen Sie digitale Mischpulte mit digitaler Stagebox und CAT-Kabeln anstelle von analogen Multicore-Kabeln.
Schlechte Sprachverständlichkeit
Prüfen Sie die Lautsprecherplatzierung und wählen Sie Lautsprecher mit passendem Abstrahlwinkel für den Raum.
Vor der Verwendung
- Bestimmen Sie, ob das System portabel oder fest installiert sein soll.
- Analysieren Sie die Raumform und -größe.
- Definieren Sie den Bedarf an Ein- und Ausgängen für die nächsten 2-3 Jahre.
- Bewerten Sie das technische Können der Bediener.
- Prüfen Sie die Stromversorgung am Installationsort.
Technische Daten in der Praxis
- Empfindlichkeit (Sensitivity)
- Maß für die Effizienz, wie effektiv ein Lautsprecher Leistung in Schall umwandelt.
Abbildungen und Diagramme

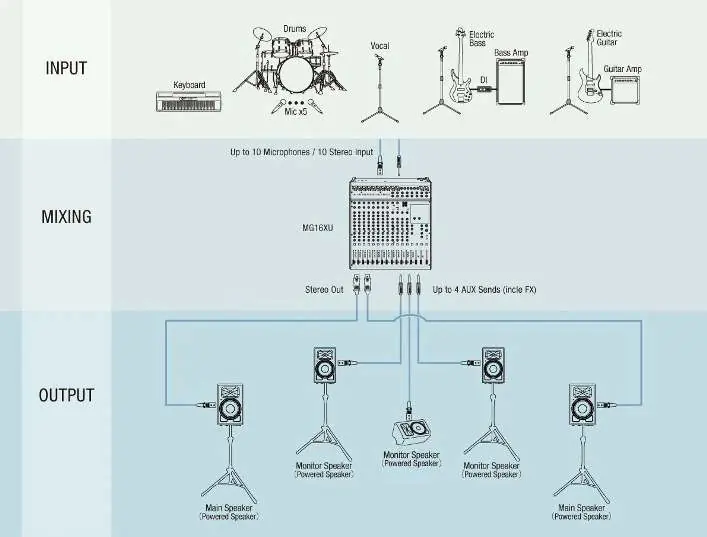

- Systemübersicht: Zeigt die Verbindung von Instrumenten/Mikrofonen über das Mischpult zu den Lautsprechern und Monitoren.

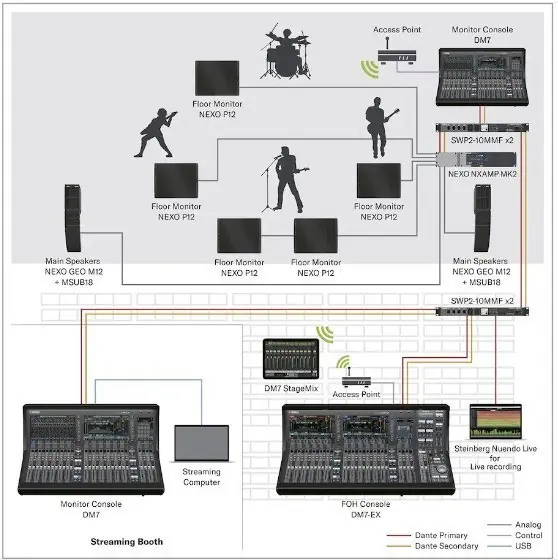

- Netzwerk-Verkabelung: Veranschaulicht die Verbindung von FOH-Konsole zu Stagebox via CAT-Kabel.
Modellkompatibilität
- Digitale Konsolen sollten mit den dafür vorgesehenen digitalen Stageboxen gepaart werden.
- Aktive Lautsprecher haben eingebaute Verstärker; passive benötigen externe Verstärker.
