Ergänzende Bedienungsanleitung für Yamaha 01X mit Cubase SX 3

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als ergänzende Anleitung zur Integration des Yamaha 01X Digital Mixing Studios mit Cubase SX 3. Es konzentriert sich auf die Konfiguration der Software-Umgebung, um das 01X als Fernsteuerungsoberfläche und Audio-Interface zu nutzen. Voraussetzung ist, dass der mLAN-Treiber bereits installiert ist und eine Verbindung zum Computer besteht.

Einrichtung der Fernsteuerung

Um das 01X als Controller für Cubase SX 3 zu verwenden, müssen Sie das Gerät in der Software registrieren:

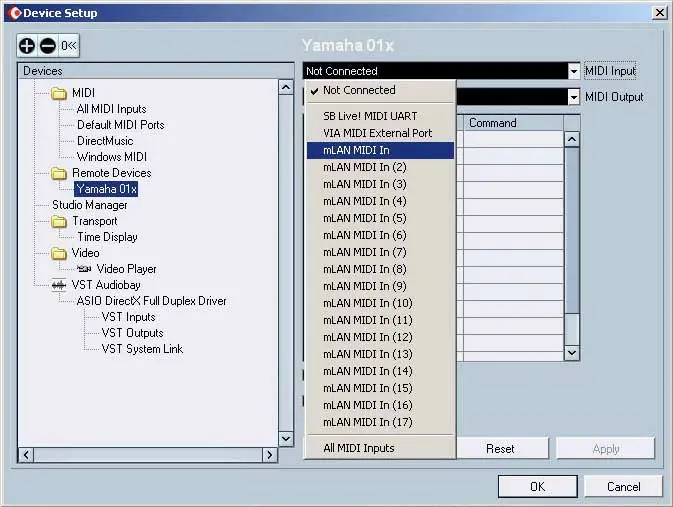

• Wählen Sie im Menü "Devices" die Option "Device Setup...".
• Klicken Sie auf das Plus-Symbol, um den Yamaha 01X zur Liste der Remote-Geräte hinzuzufügen.
• Konfigurieren Sie die MIDI-Ein- und Ausgänge auf den unnummerierten mLAN MIDI-Port (Port 1).
• Aktivieren Sie den Remote-Modus am 01X, indem Sie die [UTILITY]-Taste drücken, "REMOTE SELECT" wählen, "CUBASE/NUENDO" auswählen und mit [YES] bestätigen. Drücken Sie anschließend die [REMOTE]-Taste am Gerät.

Audio- und MIDI-Konfiguration

Für die Audio-Integration müssen die ASIO-Treiber korrekt zugewiesen werden:

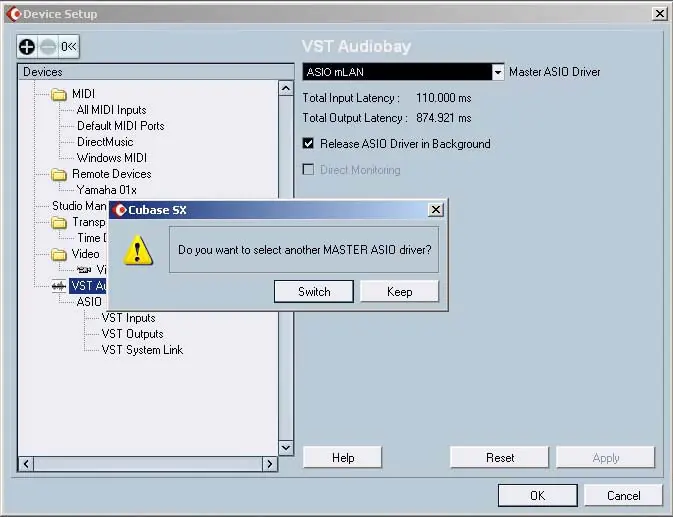

• Gehen Sie zu "Device Setup..." und wählen Sie "VST Audiobay".
• Stellen Sie den Master ASIO Driver auf "ASIO mLAN" ein.
• Unter "Default MIDI Ports" sollten die mLAN MIDI-Ports 2 und 3 aktiv bleiben, während Port 1 und 4-8 für die Fernsteuerung reserviert sind.

Ein- und Ausgänge konfigurieren

Die Zuweisung von Ein- und Ausgängen erfolgt über das Fenster "VST Connections":

• Wählen Sie im Menü "Devices" die Option "VST Connections".
• Nutzen Sie die Tabs "Inputs" und "Outputs", um Bus-Konfigurationen (z.B. "8 mono in" oder "Stereo out") auszuwählen oder eigene Setups zu erstellen.
• Die Zuweisung der Ausgänge zu einzelnen Spuren erfolgt im Mixer-Fenster über das Output-Routing-Feld.

Aufnahme und Automatisierung

Das 01X ermöglicht eine vollständige Automatisierung von Mischvorgängen:

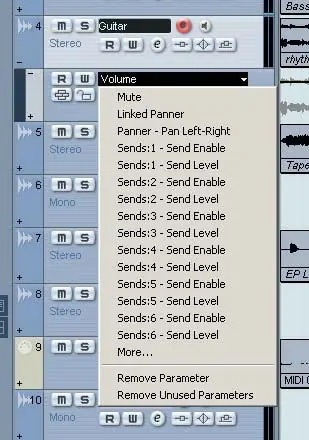

• Aktivieren Sie die Read/Write-Automatisierung, indem Sie die [AUTO R/W]-Taste am 01X drücken.
• Wählen Sie den gewünschten Kanal und stellen Sie sicher, dass "R" (Read) und "W" (Write) in Cubase aktiviert sind.
• Bewegungen der Fader am 01X werden in Echtzeit in Cubase aufgezeichnet.
• Stoppen Sie die Aufnahme durch erneutes Drücken der [SEL]-Taste des Kanals, während diese blinkt.

EQ- und Effektbearbeitung

Sie können EQ- und Effektparameter direkt vom 01X aus steuern:

• Wählen Sie eine Audiospur aus und drücken Sie die [EDIT]-Taste, um das VST Audio Channel Settings-Fenster zu öffnen.
• Verwenden Sie die EQ-Tasten am 01X, um auf die EQ-Parameter zuzugreifen und diese mit den Drehreglern anzupassen.
• Für Effekte erstellen Sie zunächst einen FX-Channel-Track. Nutzen Sie die [EFFECT]-Taste am 01X, um zwischen Master-Effekten (MFX) und Send-Effekten (FX) zu wechseln.

Funktionstasten

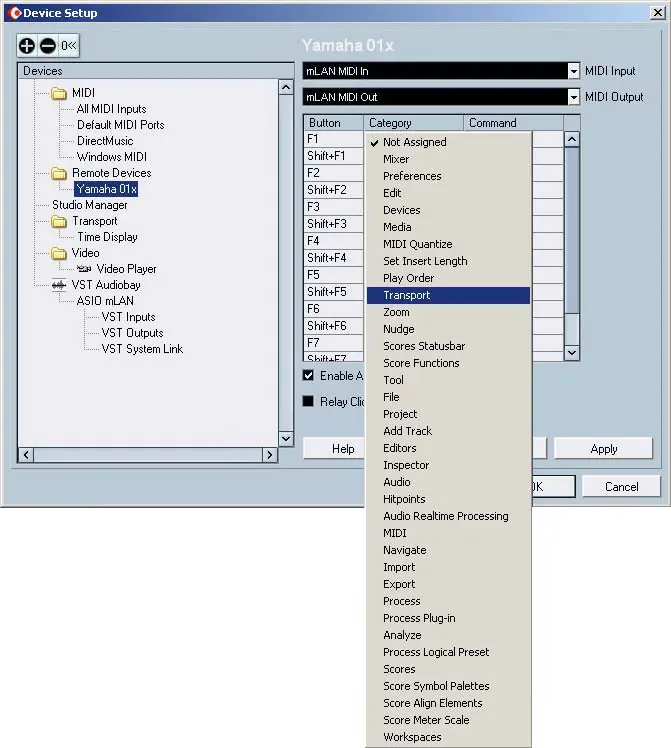

Die Tasten [F1] bis [F8] können individuell mit Befehlen belegt werden. Dies erfolgt im Menü "Device Setup" unter dem Eintrag "Yamaha 01X". Sie können hier Kategorien und Befehle für die Tasten sowie deren Kombinationen mit der [SHIFT]-Taste festlegen.
