Bedienungsanleitung für Yamaha TRUE X SUB 100A Wireless Subwoofer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den Yamaha TRUE X SUB 100A Wireless Subwoofer. Der Subwoofer ist speziell für die drahtlose Verbindung mit der Yamaha TRUE X BAR 40A (SR-X40A) konzipiert. Bitte lesen Sie vor der Installation unbedingt die beiliegende Sicherheitsbroschüre.

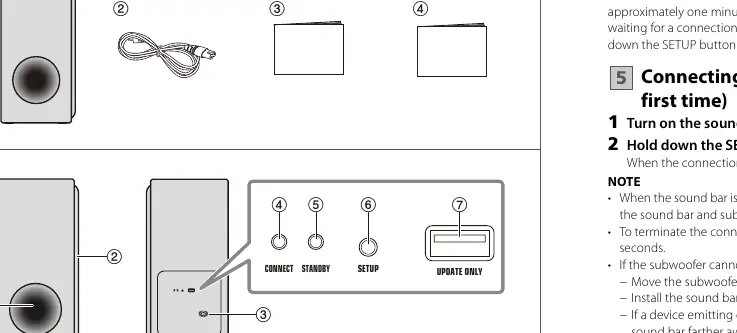

Lieferumfang

• Subwoofer
• Netzkabel
• Bedienungsanleitung
• Sicherheitsbroschüre

Installation des Subwoofers

Um Schallreflexionen an der Wand zu vermeiden, installieren Sie den Subwoofer mindestens 20 cm von der Wand entfernt. Richten Sie die Vorderseite des Subwoofers leicht nach innen aus.

Stromanschluss

1. Verbinden Sie das mitgelieferte Netzkabel mit dem Subwoofer.
2. Schließen Sie das andere Ende an eine AC-Steckdose an.
3. Nach dem Anschließen leuchtet die STANDBY-Anzeige auf der Rückseite rot. Nach etwa einer Minute beginnt die CONNECT-Anzeige schnell zu blinken, was bedeutet, dass der Subwoofer auf eine Verbindung zur Soundbar wartet.

Verbindung mit der Soundbar

Dieser Vorgang ist nur bei der ersten Inbetriebnahme erforderlich:

1. Schalten Sie die Soundbar ein.
2. Halten Sie die SETUP-Taste auf der Fernbedienung der Soundbar mindestens fünf Sekunden lang gedrückt.
3. Sobald die Verbindung hergestellt ist, schaltet sich der Subwoofer ein.

Hinweis: Wenn die Soundbar ausgeschaltet wird, schaltet sich der Subwoofer automatisch mit aus. Bei erneutem Einschalten der Soundbar erfolgt die Verbindung automatisch.

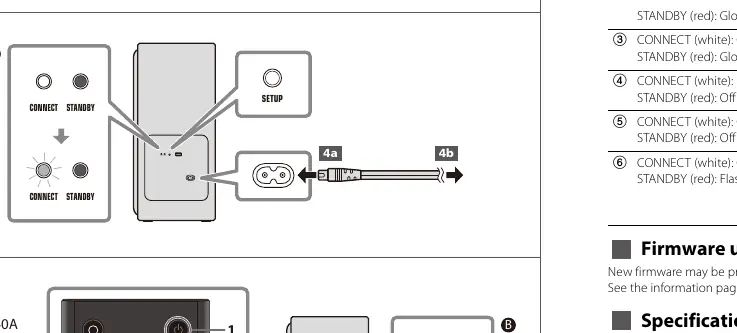

Statusanzeigen

Die Anzeigen auf der Rückseite des Subwoofers geben Auskunft über den Betriebszustand:

• CONNECT (weiß) blinkt schnell: Wartet auf Verbindung oder stellt Verbindung her.
• CONNECT (weiß) leuchtet: Verbunden mit der Soundbar.
• CONNECT (weiß) blinkt langsam: Suche nach Verbindung oder Kommunikation unterbrochen.
• STANDBY (rot) blinkt: Schutzschaltung wurde aktiviert. Trennen Sie das Gerät vom Strom und kontaktieren Sie den Yamaha-Service.

Fehlerbehebung

Wenn der Subwoofer keine Verbindung zur Soundbar herstellen kann oder der Ton unterbrochen wird:

• Stellen Sie sicher, dass Subwoofer und Soundbar näher beieinander stehen.
• Vermeiden Sie Hindernisse wie Metallmöbel zwischen den Geräten.
• Halten Sie Geräte, die elektromagnetische Wellen aussenden (z. B. WLAN-Router), vom Subwoofer und der Soundbar fern.
• Wenn die Verbindung länger als 20 Minuten unterbrochen ist, schaltet sich der Subwoofer in den Standby-Modus.

Technische Daten

• Maximale Ausgangsleistung: 100 W
• Frequenzgang: 34 Hz bis 120 Hz
• Funkfrequenz: 5 GHz
• Reichweite: ca. 10 m (ohne Störungen)
• Stromverbrauch: 18 W (Standby: 2,0 W)
