Bedienungsanleitung für ECO-WORTHY 10W 18V Monokristallines Solarmodul
Erfahren Sie alles über das ECO-WORTHY 10W 18V monokristalline Solarmodul. Diese Anleitung enthält technische Daten, Abmessungen, Funktionen und wichtige Hinweise zur Nutzung und Wartung für 12V-Systeme.
Inhaltsverzeichnis

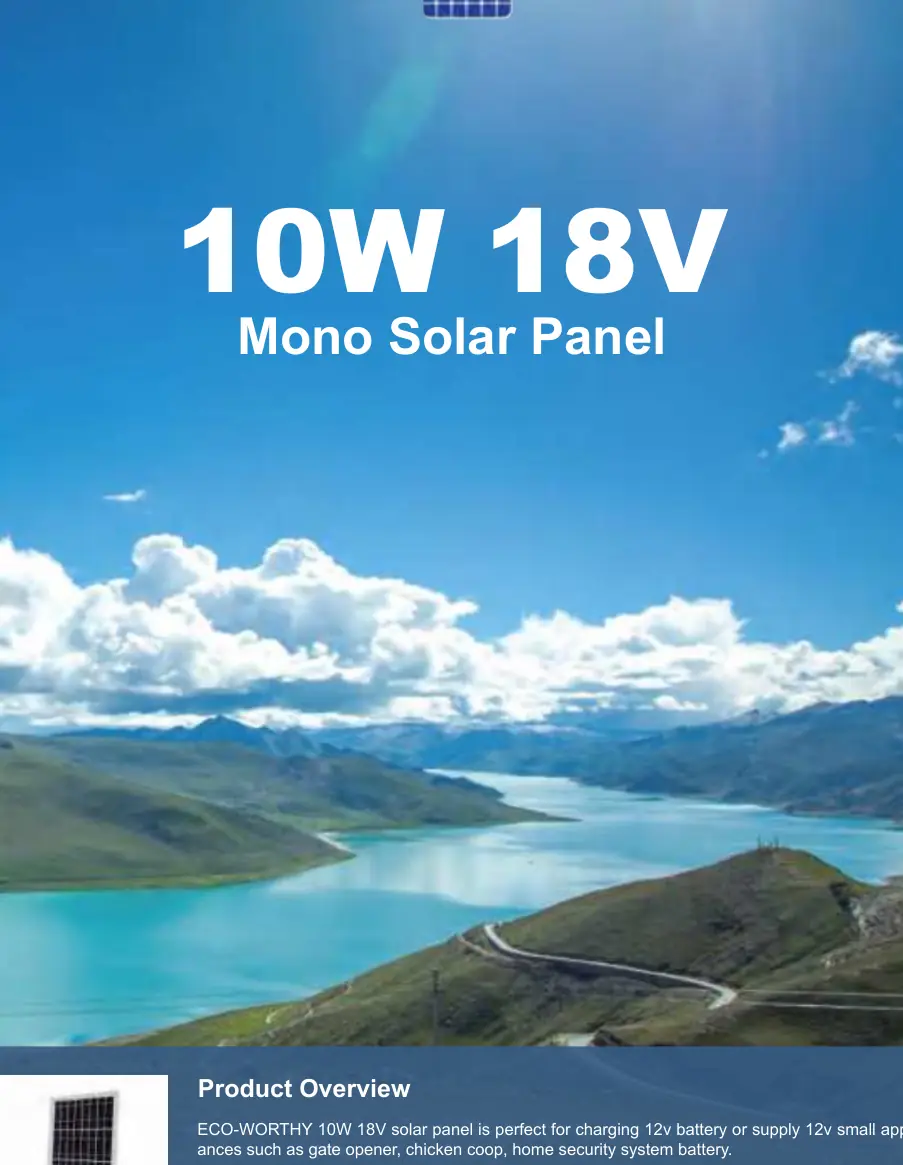

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das ECO-WORTHY 10W 18V Solarmodul ist für die Ladung von 12V-Batterien oder den Betrieb kleiner 12V-Geräte konzipiert. Typische Anwendungen umfassen Toröffner, Hühnerställe, Sicherheitssysteme, Wohnwagen, Boote oder Gartenanlagen. Bitte beachten Sie, dass der Hersteller keine Haftung für Schäden durch unsachgemäße Installation, Missbrauch oder höhere Gewalt übernimmt.
Produktübersicht
Das Modul verwendet monokristalline Zellen, die eine Umwandlungseffizienz von etwa 20 % erreichen. Es ist für den Außeneinsatz geeignet und zeichnet sich durch eine robuste Bauweise aus.
Hauptmerkmale
- Wetterfest: IP-65 wasserdichte Anschlussdose.
- Robust: Langlebiger Aluminiumrahmen und gehärtetes Glas mit hoher Belastbarkeit.
- Langlebigkeit: Über 20 Jahre Lebensdauer.
- Schutz: Integrierte Diode zur Verhinderung von Rückstrom.
Technische Daten
Die folgenden Werte wurden unter Standardtestbedingungen (STC: 1000W/m², 25°C, Air Mass 1.5) ermittelt:
- Nennleistung: 10W
- Maximale Spannung (Vmp): 18V
- Leerlaufspannung (Voc): 22.4V
- Kurzschlussstrom: 0.61A
- Maximaler Strom: 0.56A
- Abmessungen: 337 x 200 x 18 mm
- Gewicht: 0.75 kg
- Kabellänge: 100 cm
Support und Kontakt
Bei technischen Problemen, die nicht durch die Fehlerbehebung gelöst werden können, wenden Sie sich bitte an den ECO-WORTHY Support:
- Telefon (USA): 1-866-939-8222
- Telefon (UK): +44 20 7570 0328
- E-Mail: [email protected]
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Verkabelung auf festen Sitz und stellen Sie sicher, dass die Batterie korrekt angeschlossen ist.
Vermeiden Sie unsachgemäße Installation, Missbrauch oder den Betrieb unter anormalen Bedingungen, da dies zum Garantieverlust führt.
Vor der Verwendung
- Stellen Sie sicher, dass das angeschlossene System ein 12V-System ist.
- Prüfen Sie den Montageort auf ausreichende Sonneneinstrahlung ohne Verschattung.
- Überprüfen Sie alle Kabelverbindungen auf festen Sitz und Korrosionsfreiheit.
- Stellen Sie sicher, dass die Oberfläche des Moduls sauber ist.
