Bedienungsanleitung für USV APC Back-UPS Pro 1300G/1500G

Wichtige Informationen aus der Anleitung

Diese USV ist ausschließlich für den Innenbereich bestimmt. Vor der Installation muss die mitgelieferte Sicherheitsanleitung gelesen werden. Die USV sollte direkt an eine Wandsteckdose angeschlossen werden; verwenden Sie keine Überspannungsschutzleisten oder Verlängerungskabel. Achten Sie auf ausreichende Belüftung und blockieren Sie die Lüftungsschlitze nicht.

Installation und Inbetriebnahme

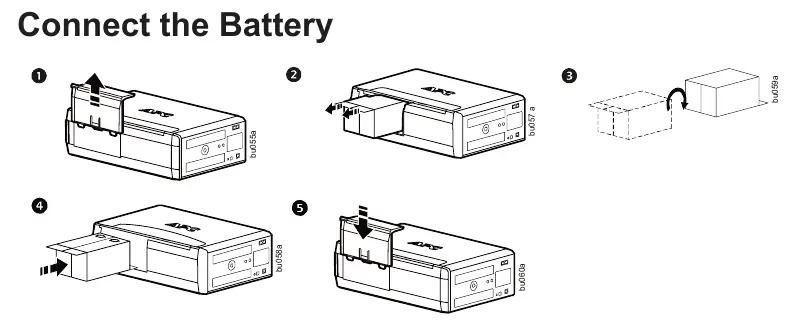

Vor der ersten Verwendung muss die Batterie angeschlossen werden. Öffnen Sie das Batteriefach, drehen Sie die Batterie um, setzen Sie sie ein und verbinden Sie die Anschlüsse gemäß der Abbildung in der Anleitung. Installieren Sie die PowerChute Personal Edition Software (nur für Windows), um bei Stromausfällen ein automatisches Speichern und Herunterfahren des Computers zu ermöglichen. Verbinden Sie dazu das mitgelieferte USB-Kabel mit dem Datenanschluss der USV und dem USB-Port Ihres Computers.

Anschluss der Geräte

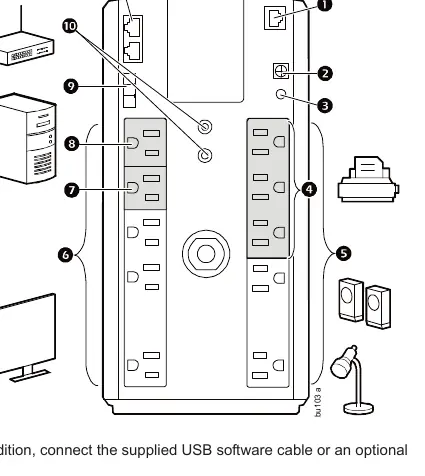

Die USV verfügt über verschiedene Steckdosentypen:

• Battery Backup mit Überspannungsschutz: Versorgt angeschlossene Geräte bei Stromausfall für eine begrenzte Zeit mit Strom. Ideal für Computer, Monitore und datensensible Geräte.
• Surge Only (Nur Überspannungsschutz): Bietet dauerhaften Schutz vor Überspannung, auch wenn die USV ausgeschaltet ist. Geeignet für Drucker, Scanner oder Faxgeräte.
• Master und Controlled Outlets: Wenn das am Master-Anschluss angeschlossene Gerät (z. B. PC) in den Standby-Modus wechselt oder ausgeschaltet wird, werden die an den Controlled-Anschlüssen angeschlossenen Geräte (z. B. Drucker, Lautsprecher) automatisch ebenfalls abgeschaltet, um Energie zu sparen.

Bedienung und Konfiguration

Die USV bietet verschiedene Einstellmöglichkeiten:

• Power Saving Funktion: Kann aktiviert werden, um die Master/Controlled-Steckdosen-Logik zu nutzen.
• Empfindlichkeit (Unit Sensitivity): Die Empfindlichkeit kann angepasst werden, um festzulegen, wann die USV auf Batteriebetrieb umschaltet. Es gibt drei Stufen: Niedrig (Generator), Mittel (Standard) und Hoch (empfindliche Lasten).
• Display-Einstellungen: Das Display kann so konfiguriert werden, dass es dauerhaft leuchtet oder nach Inaktivität abdunkelt.

Anzeige und Tasten

Über die Tasten an der Vorderseite können Sie den Status abfragen, Alarme stummschalten oder Einstellungen vornehmen. Das Display zeigt Informationen wie Lastkapazität, Batterieladung, Eingangs-/Ausgangsspannung und eventuelle Systemfehler an. Ein durchgestrichenes Lautsprechersymbol zeigt an, dass der akustische Alarm deaktiviert ist.

Fehlerbehebung und Systemfehler

Bei Systemfehlern (F01-F09) zeigt das Display einen Fehlercode an. Bei F01 und F02 sollten Sie die USV ausschalten, nicht essenzielle Geräte von den Battery-Backup-Steckdosen trennen und das Gerät neu starten. Fehler F03 bis F09 erfordern den Kontakt mit dem APC-Kundendienst. Akustische Warnungen wie ein durchgehender Ton oder Pieptöne signalisieren Überlastung oder niedrigen Batteriestand.

Technische Daten und Wartung

Die Batterie hat eine typische Lebensdauer von drei bis fünf Jahren. Wenn die REPLACE BATTERY-Anzeige leuchtet, muss die Batterie ersetzt werden (Ersatzteil APCRBC124). Die USV bietet eine maximale Last von 780 W (1300G) bzw. 865 W (1500G) und eine typische Ladezeit von 8 Stunden.
