Bedienungsanleitung für USV Xmart SUPRA 1100/1600/2100

Erfahren Sie, wie Sie die unterbrechungsfreie Stromversorgung Xmart SUPRA 1100, 1600 und 2100 sicher installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Details zur Batteriewartung, Erklärungen zu...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Identifikation der Anschlüsse und Bedienelemente

Seite 4

Seite 5

Wichtige Informationen aus der Anleitung

Diese USV (Unterbrechungsfreie Stromversorgung) dient dem Schutz von Geräten vor Stromausfällen und Spannungsschwankungen. Die Installation und Wartung darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Das Gerät ist für den Innenbereich konzipiert und darf nicht in geschlossenen Schränken betrieben werden, da dies zu Überhitzung führen kann. Vor der Inbetriebnahme ist sicherzustellen, dass die angeschlossene Last die maximale Kapazität der USV nicht überschreitet.

Sicherheitshinweise

Das Gerät führt auch im ausgeschalteten Zustand und bei getrennter Stromversorgung gefährliche Spannungen aufgrund der internen Batterien.
Installation, Betrieb und Wartung nur durch qualifiziertes Personal.
Nicht im Freien installieren.
Vor direkter Sonneneinstrahlung, Wasser und Wärmequellen schützen.
Bei Entsorgung sind die lokalen Vorschriften zu beachten; Batterien nicht ins Feuer werfen (Explosionsgefahr).

Batteriewartung

Die Lebensdauer der Batterien beträgt unter optimalen Bedingungen (unter 25°C) 3 bis 5 Jahre. Hohe Temperaturen verkürzen diese Lebensdauer drastisch.

Es wird empfohlen, die USV alle 3 Monate vollständig zu entladen, um die Lebensdauer zu verlängern.
Bei Lagerung: Bei -25°C bis +30°C alle 4 Monate aufladen (4 Stunden); bei +30°C bis +45°C alle 2 Monate aufladen (4 Stunden).

Produktbeschreibung

Die USV verfügt über ein LCD-Touch-Display zur Anzeige von Statusinformationen und Alarmcodes. Auf der Rückseite befinden sich je nach Modell verschiedene Ausgangssteckdosen (NEMA, Schuko oder IEC), ein Eingangsschutzschalter (Breaker), eine Eingangssicherung, RJ-45-Anschlüsse für Netzwerkschutz sowie USB- und RS-232-Kommunikationsanschlüsse.

Installation

Stellen Sie das Gerät in einer staubfreien Umgebung mit ausreichender Belüftung auf.
Halten Sie einen Mindestabstand von 20 cm zu PC-Bildschirmen ein, um Interferenzen zu vermeiden.
Verbinden Sie das LAN-Kabel mit dem RJ-45-Eingang und den PC mit dem Ausgang.
Schließen Sie das Netzkabel an eine geeignete Steckdose an.
Verbinden Sie die zu schützenden Geräte mit den USV-Ausgängen.

Betrieb

Nach der Installation schalten Sie die USV über die ON/OFF-Taste an der Vorderseite ein. Die grüne LED sollte leuchten. Das Gerät verfügt über eine Kaltstartfunktion, die das Einschalten auch bei einem Stromausfall ermöglicht.

LCD-Anzeige und Fehlerbehebung

Das LCD zeigt Eingangs-/Ausgangsspannung, Last, Batteriestand und Alarmcodes an. Bei Fehlern ertönt ein kontinuierlicher Alarm:

F01 (Kurzschluss am Ausgang): Fehlerhaftes Gerät entfernen.
F02 (Überlast): Nicht kritische Geräte entfernen.
F03 (Überladung): Technischen Kundendienst kontaktieren.
F04 (Batterie schwach): 6 Stunden aufladen; wenn das Problem bestehen bleibt, Kundendienst kontaktieren.
F05 (Ausgangsspannung hoch im Batteriemodus): Kundendienst kontaktieren.
F06 (Hohe Temperatur): Kundendienst kontaktieren.

Technische Daten

Die Serie umfasst die Modelle 1100, 1600 und 2100 mit Kapazitäten von 600W bis 1200W. Die Geräte unterstützen Windows, Mac OS, Linux und Unix über die USB-Schnittstelle.

Praktische Hilfe

Typische Probleme

F01 - Kurzschluss am Ausgang

Entfernen Sie das fehlerhafte Gerät von den USV-Ausgängen.

F02 - Überlast

Entfernen Sie nicht kritische Geräte von den USV-Ausgängen.

F04 - Batterie schwach

Laden Sie die Batterie für 6 Stunden auf. Wenn der Fehler bestehen bleibt, kontaktieren Sie den technischen Dienst.

F06 - Hohe Temperatur

Stellen Sie sicher, dass die Belüftung nicht blockiert ist und kontaktieren Sie bei Bedarf den technischen Dienst.

Vor der Verwendung

Installieren Sie das Gerät in einer kontrollierten Umgebung ohne Staub oder korrosive Luft.
Halten Sie mindestens 20 cm Abstand zu PC-Bildschirmen.
Stellen Sie sicher, dass die Eingangsspannung mit den Spezifikationen der USV übereinstimmt.
Prüfen Sie, ob die Gesamtlast in Watt die maximale Kapazität der USV nicht überschreitet.
Stellen Sie sicher, dass das Gerät nicht in geschlossenen Schränken installiert wird.

Technische Daten in der Praxis

Kapazität (VA/W): Gibt die maximale Leistung an, die die USV für angeschlossene Geräte bereitstellen kann.
Transferzeit: Die Zeit (2-6 ms), die das Gerät benötigt, um bei einem Stromausfall auf Batteriebetrieb umzuschalten.
Wellenform (Batteriemodus): Simulierte Sinuswelle, geeignet für die meisten PC-Netzteile.

Abbildungen und Diagramme

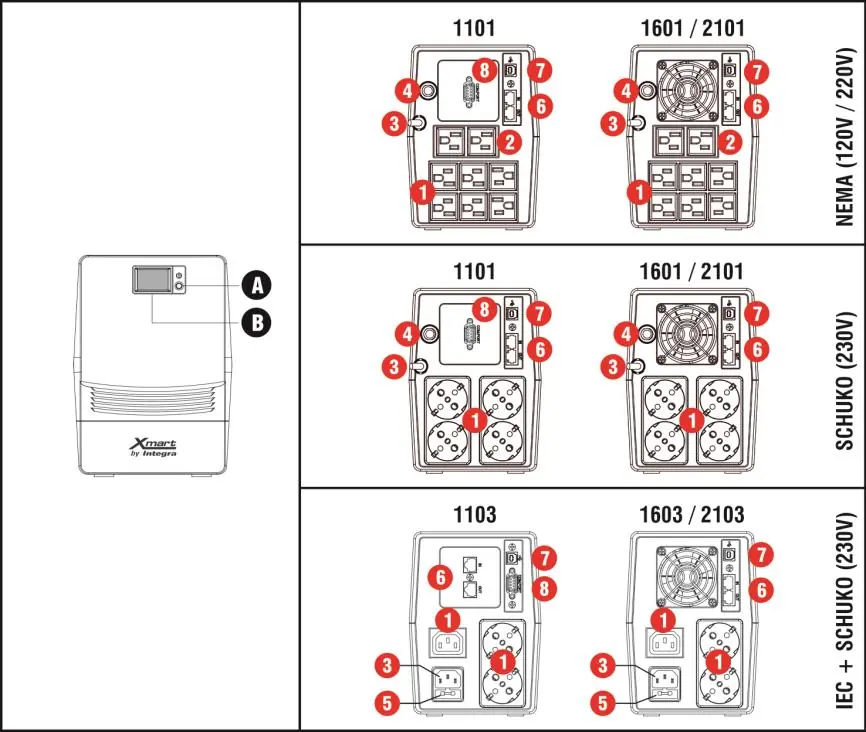

Die Rückseite zeigt die Anordnung der Ausgangssteckdosen, den Eingangsschutzschalter, die Sicherung sowie die Kommunikationsports (USB/RS-232) und den Netzwerkschutz (RJ-45).
Die Anschlussdiagramme zeigen die korrekte Verkabelung für NEMA-, Schuko- und IEC-Modelle.

Modellkompatibilität

Kompatibel mit Windows, Mac OS, Linux und Unix.
Nicht für den Betrieb in geschlossenen Boxen oder Schränken geeignet.
Laser-Drucker und Kopierer erfordern aufgrund hoher Spitzenlasten besondere Vorsicht bei der Dimensionierung.
