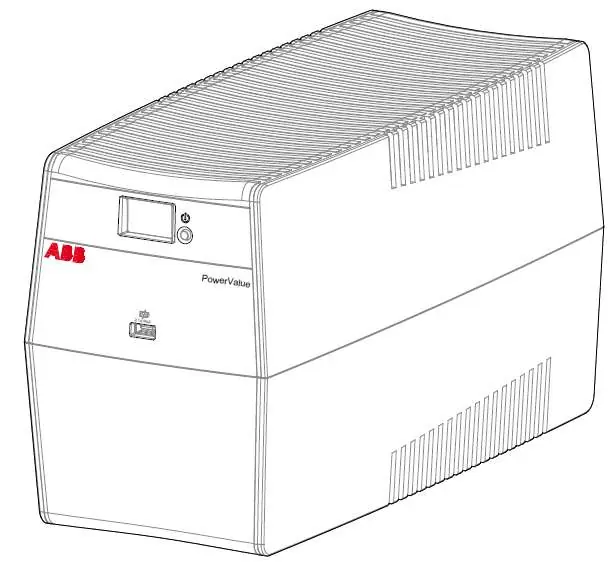

Anleitung zur Entsorgung und Demontage der USV ABB PowerValue 11 LI Up

Wichtige Informationen zur Entsorgung

Dieses Dokument dient als offizielle Anleitung zur fachgerechten Demontage und Entsorgung der USV-Serie ABB PowerValue 11 LI Up (600-2000 VA). Es richtet sich an Fachpersonal und Recycling-Einrichtungen, um eine umweltgerechte Behandlung gemäß der WEEE-Richtlinie 2012/19/EU sicherzustellen.

Sicherheitshinweise

Die Demontage der USV birgt elektrische Risiken. Beachten Sie unbedingt folgende Sicherheitsregeln:

• Stromschlaggefahr: Schalten Sie die USV vollständig aus. Warten Sie nach dem Ausschalten mindestens 5 Minuten, damit sich die internen Kondensatoren entladen können.
• Batteriehandhabung: Batterien können elektrische Schläge und hohe Kurzschlussströme verursachen.
• Schutzausrüstung: Tragen Sie Gummihandschuhe und Sicherheitsschuhe. Verwenden Sie Werkzeuge mit isolierten Griffen.
• Metallgegenstände: Legen Sie Uhren, Ringe und andere Metallgegenstände vor der Arbeit ab.
• Gefahrstoffe: Batterien enthalten Blei und Schwefelsäure. Beschädigen Sie das Kunststoffgehäuse nicht, um das Austreten von Gefahrstoffen zu vermeiden.

Demontageanleitung

Vor der Demontage muss das Gerät vom Stromnetz getrennt und ausgeschaltet sein.

Schritte für 600VA/800VA Modelle

1. Lösen Sie die Schrauben des unteren Batteriepanels (A).
2. Entfernen Sie das Batteriepanel (A).
3. Ziehen Sie die Batterie (B) heraus.
4. Trennen Sie die Batteriekabel (C).

Schritte für 1000VA/1500VA/2000VA Modelle

1. Lösen Sie die Schrauben des unteren Batteriepanels (A).
2. Entfernen Sie das Batteriepanel (A).
3. Ziehen Sie die erste Batterie (B2) heraus.
4. Entfernen Sie die beiden Stützen (D1 und D2).
5. Ziehen Sie die zweite Batterie (B1) heraus.
6. Trennen Sie die Batteriekabel (C).

Recycling und Materialtrennung

Bestimmte Komponenten erfordern eine selektive Entsorgung:

• Batterien: VRLA-Blöcke müssen fachgerecht entsorgt werden.
• Elektronik: Leiterplatten und Kunststoffgehäuse mit bromierten Flammschutzmitteln (BFRs) müssen getrennt behandelt werden.

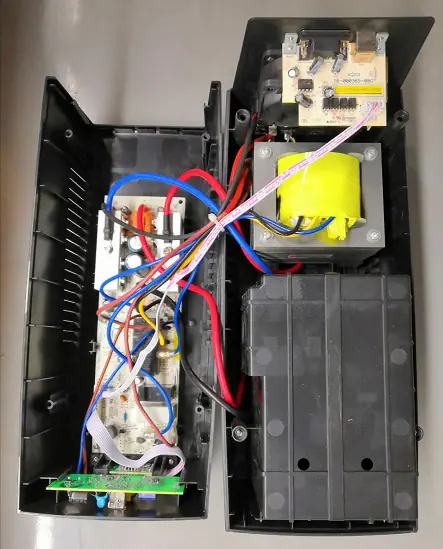

• Spezielle Komponenten: Der 50Hz-Transformator und der Lüfter erfordern nach dem Ausbau eine weitere Trennung.
