Betriebs- und Wartungsanleitung für Viessmann Vitosol 200-F DHW Solar Pack
Umfassender Leitfaden für das Viessmann Vitosol 200-F DHW Solar Pack. Erfahren Sie alles über Installation, Inbetriebnahme, Wartung, Steuerungseinstellungen und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Betriebs- und Wartungsanleitung für Fachhandwerker für das Viessmann Vitosol 200-F DHW Solar Pack. Es deckt die Installation, Inbetriebnahme, Befüllung, Steuerungseinstellungen und Wartung ab. S. 1, 6, 15
Wichtigste Schritte
- Inbetriebnahme der Anlage S. 6
- Jährliche Wartung S. 15
Erste Inbetriebnahme
- Anlage befüllen, entlüften, Durchfluss einstellen und Steuerung konfigurieren. S. 6, 10, 12
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Luft im System
Entlüftungsvorgang wiederholen.
S. 10
Niedriger Anodenstrom
Anode visuell prüfen.
S. 17Wartung und Reset
- Anode prüfen, System entlüften, pH-Wert der Flüssigkeit prüfen. S. 15, 16, 17
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Stagnationstemperatur | 205°C (401°F) | Maximale Temperatur bei Stillstand. | S. 27 |
| Zulässiger Betriebsdruck | 6 bar (87 psig) | Maximaler Betriebsdruck. | S. 27 |
| Speicherkapazität (CVBA) | 250 L (66 USG) | Volumen des Speichers. | S. 27 |
| Speicherkapazität (CVSA) | 260 L (69 USG) | Volumen des Speichers. | S. 27 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 5
- Inbetriebnahme S. 6, 7, 8, 9
- Technische Daten S. 27
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument richtet sich an qualifizierte Fachhandwerker und enthält Anweisungen für die Installation, Inbetriebnahme, Wartung und den Betrieb des Viessmann Vitosol 200-F DHW Solar Packs. Die Einhaltung dieser Anweisungen ist für die Sicherheit und den Erhalt der Garantie zwingend erforderlich.
Sicherheitshinweise
- Die Installation, Wartung und Instandsetzung darf nur durch einen lizenzierten Fachbetrieb für Heizungstechnik erfolgen.
- Beim Umgang mit Solarkollektoren sind Handschuhe und Augenschutz zu tragen.
- Die Kollektorrohre und die Solarflüssigkeit können sehr heiß werden; Vorsicht bei Stagnation.
- Die Anlage darf nicht mit einer Vakuumpumpe entleert werden.

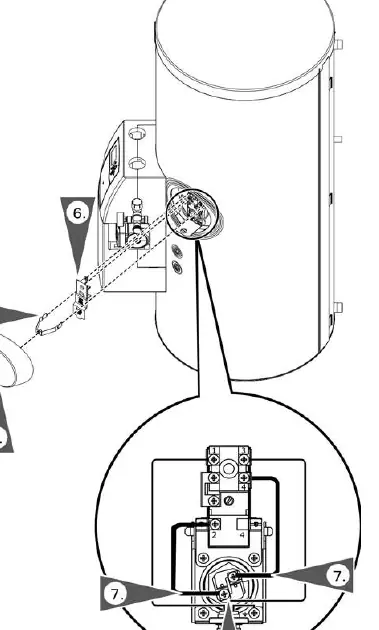

- Der elektrische Heizstab darf erst eingeschaltet werden, wenn der Speicher vollständig mit Wasser gefüllt ist.
Inbetriebnahme und Installation
Die Inbetriebnahme umfasst die folgenden wesentlichen Schritte:
- Stickstoff-Vordruck des Ausdehnungsgefäßes prüfen und ggf. anpassen.

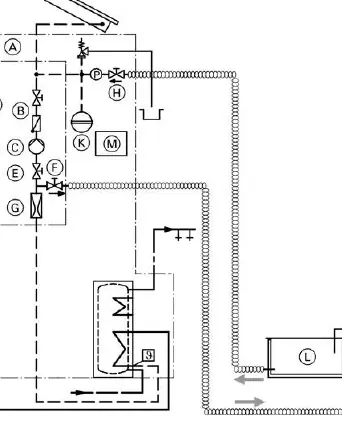

- System über den Füllanschluss gründlich spülen, um Rückstände zu entfernen.
- Anlage mit Solarflüssigkeit befüllen.
- System auf den erforderlichen Anlagendruck bringen (typisch 1,7 bar für 1-stöckige Häuser, 2,1 bar für 2-stöckige Häuser).
- Luft vollständig aus dem System entlüften.
- Durchflussrate einstellen (empfohlen 3 bis 4 l/min).
- Steuerungseinstellungen (Differenzen, maximale Speichertemperatur) konfigurieren.
- Schutzfolie von den Kollektoren entfernen.
Steuerungseinstellungen
Die Steuerung (RESOL BX) muss für den jeweiligen Speichertyp (CVBA oder CVSA) konfiguriert werden. Wichtige Parameter sind:
- SMAX: Maximale Speichertemperatur.
- OCCO/OSTC: Kollektor- und Speicherkühlfunktionen (nur aktivieren, wenn ein Verbrühschutzventil installiert ist).
- OCFR: Kollektor-Frostschutzfunktion.
Wartung und Instandhaltung
Eine jährliche Inspektion durch einen Fachbetrieb ist kritisch für die Leistung. Zu den regelmäßigen Aufgaben gehören:
- Überprüfung des Anlagendrucks und der Dichtheit.
- Prüfung des Frostschutzpunktes und des pH-Werts der Solarflüssigkeit (pH-Wert sollte zwischen 7,5 und 10 liegen).

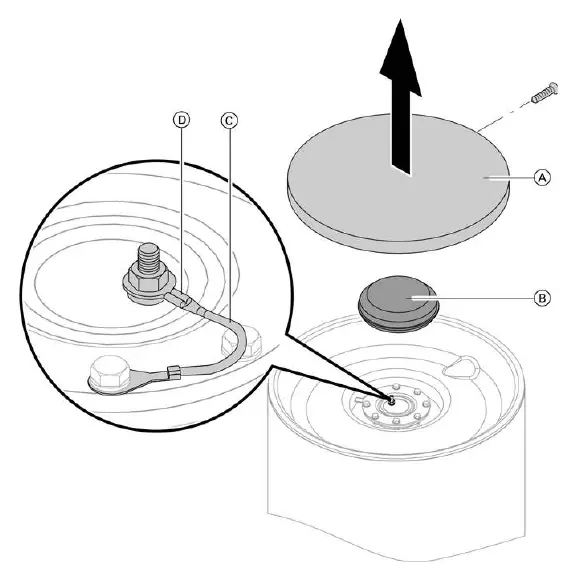

- Überprüfung der Magnesiumanode (bei einem Strom von < 0,3 mA ist eine visuelle Inspektion erforderlich).
- Reinigung des Speicherinneren bei Bedarf.

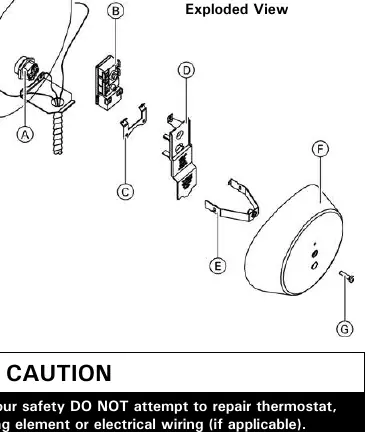

- Jährliche Überprüfung des elektrischen Heizthermostats (nur CVSA).
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Luft im System
Der Durchflussmesser-Schwimmer bewegt sich auf und ab. Entlüftungsvorgang wiederholen, bis der Schwimmer stabil bleibt.
Niedriger Anodenstrom (< 0,3 mA)
Anode muss visuell auf Verschleiß geprüft und ggf. ersetzt werden.
Systemdruckabfall
Leckagen prüfen, System nachfüllen und erneut entlüften.
Vor der Verwendung
- Sicherstellen, dass die Anlage von einem lizenzierten Fachbetrieb installiert wurde.
- Hauptstromversorgung deaktivieren.
- Schutzkleidung (Handschuhe, Augenschutz) tragen.
- Druck des Ausdehnungsgefäßes berechnen und prüfen.
- Sicherstellen, dass der Speicher vollständig mit Wasser gefüllt ist, bevor der Heizstab aktiviert wird.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Statischer Druck
- Berechnungsgrundlage für den Anlagendruck basierend auf der Anlagenhöhe (15 psig + 0,45 x Höhe in ft).
Abbildungen und Diagramme

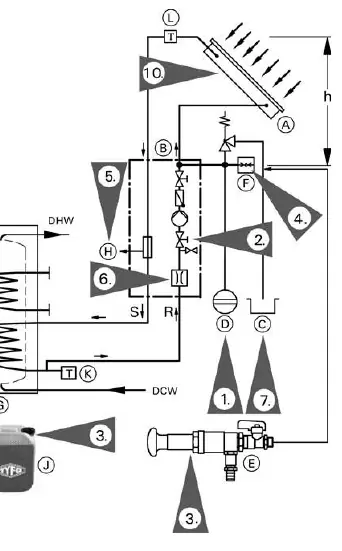

- Schema der Solaranlage mit Komponenten wie Kollektor, Pumpe und Ausdehnungsgefäß.
- Explosionszeichnung des Speichers für Wartungsarbeiten.
- Diagramm zur Einstellung des Durchflusses am Durchflussmesser.
Modellkompatibilität
- Nur Original-Viessmann-Ersatzteile verwenden.
- Kein Poolwasser oder Trinkwasser direkt durch die Kollektoren pumpen.
- Bei Temperaturen unter -35°C ist Tyfocor-HTL nicht ausreichend; höhere Glykolkonzentration erforderlich.
