Installationsanleitung für Anschlussarmaturen Viessmann Vitosol 200-FM
Installationsanleitung für die Anschlussarmaturen des Flachkollektors Viessmann Vitosol 200-FM. Enthält Teilelisten, Montagekomponenten und Anschlusspläne für Solar-Systeme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Installationsanleitung für die Anschlussarmaturen der Flachkollektoren Viessmann Vitosol 200-FM. Es enthält Teilelisten, Montagekomponenten und Anschlusspläne für verschiedene Systemkonfigurationen. S. 1, 2
Wichtigste Schritte
- Installation der Anschlusssets S. 3, 4, 5, 6
- Verbindung der Kollektoren S. 8, 9, 10, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Mindestbiegeradius Edelstahlleitung | 2 Zoll | Empfohlener Mindestbiegeradius für Edelstahl-Leitungssets | S. 9, 10, 14, 16 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Teileübersicht S. 3, 4, 5, 6
- Teile-Index S. 7
- Installationspläne S. 8, 9, 10, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für die Anschlussarmaturen der Flachkollektoren Viessmann Vitosol 200-FM. Es enthält detaillierte Teilelisten, Beschreibungen der Anschlusssets sowie schematische Installationspläne für verschiedene Systemkonfigurationen, einschließlich DHW Solar Packs und Solar-Divicon Stationen.
Übersicht der Anschlusssets
Die Anleitung beschreibt verschiedene Sets, die für die Installation erforderlich sind:
- General Connection Set: Enthält alle notwendigen Armaturen für den Rohranschluss an den Kollektor (Messingrohre, Plugs, Edelstahl-Profilschellen, 22 mm Kompressionswinkel).
- Installation Fittings Set: Beinhaltet metrische Umrüstarmaturen für den Anschluss an das Kollektorfeld und den Ausdehnungsgefäßanschluss.
- Interconnection Pipe Set: Dient zur Verbindung mehrerer Vitosol 200-FM Kollektoren untereinander mittels flexibler Edelstahlrohre.
- Sensor Well Set: Erforderlich für die Installation des Kollektorfühlers im oberen Vorlauf.
Installationspläne
Die Anleitung bietet detaillierte Layout-Zeichnungen für verschiedene Szenarien:

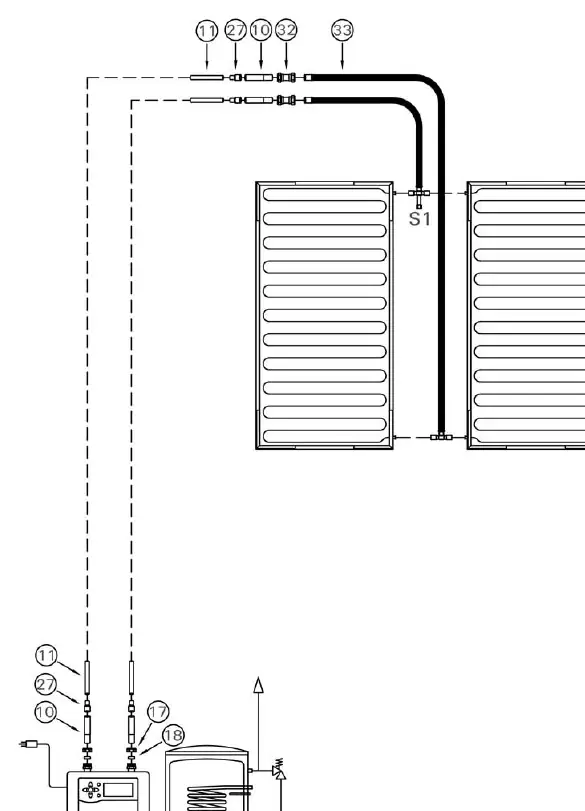

- DHW Solar Pack: Anschlusspläne für Systeme mit Kupferverrohrung oder Edelstahl-Leitungssets.

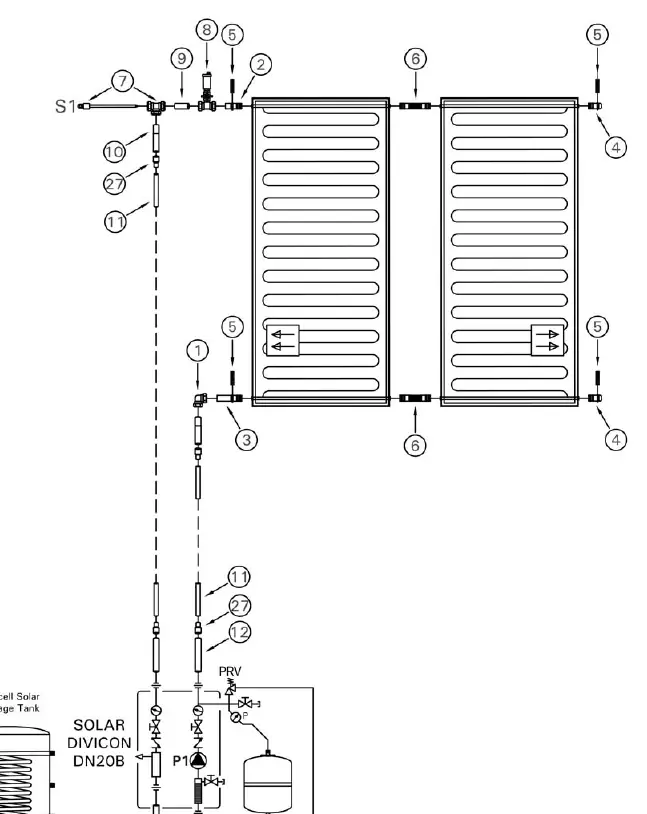

- Solar-Divicon DN20B/DN25B: Anschlusspläne für die Verbindung der Kollektoren mit der Solar-Divicon Pumpengruppe.

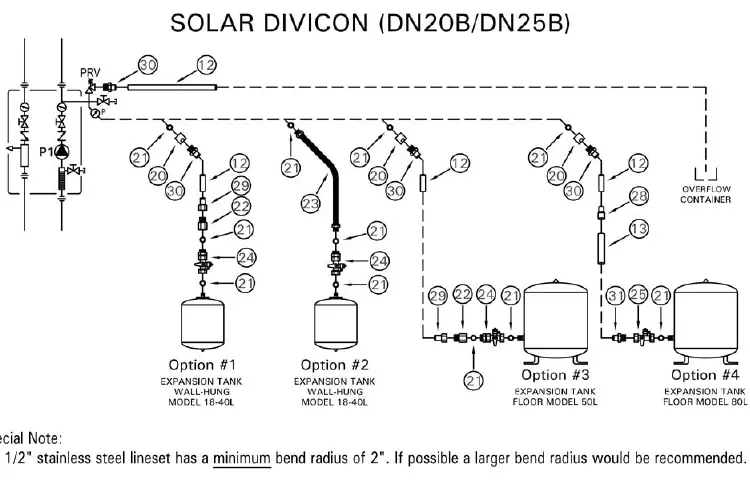

- Ausdehnungsgefäß: Anschlussmöglichkeiten für verschiedene Ausdehnungsgefäßmodelle (Wandmontage oder Bodenstehend).
Wichtige Hinweise zur Installation
Bei der Verwendung von Edelstahl-Leitungssets ist ein Mindestbiegeradius von 2 Zoll (ca. 50 mm) einzuhalten. Ein größerer Biegeradius wird empfohlen, um Knicke zu vermeiden. Achten Sie bei allen Verbindungen auf die korrekte Verwendung der mitgelieferten Dichtungen und O-Ringe, die mit dem beiliegenden Silikonfett geschmiert werden sollten.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Knickgefahr bei Edelstahl-Leitungssets
Der Mindestbiegeradius beträgt 2 Zoll (ca. 50 mm). Ein größerer Radius wird dringend empfohlen.
Undichte Verbindungen
Stellen Sie sicher, dass alle O-Ringe mit dem mitgelieferten Silikonfett geschmiert sind und die Verbindungen korrekt angezogen wurden.
Vor der Verwendung
- Prüfen Sie, ob das korrekte Anschlussset für Ihre Systemgröße (1 bis 12 Kollektoren) vorhanden ist.
- Stellen Sie sicher, dass alle benötigten Dichtungen und O-Ringe vorhanden sind.
- Überprüfen Sie die Kompatibilität der Anschlüsse (DN20B oder DN25B) mit Ihrer Solar-Divicon Station.
- Stellen Sie sicher, dass das passende Ausdehnungsgefäß für die Installation bereitsteht.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 22 mm Kompressionsverschraubung
- Standard-Rohranschluss für die meisten Vitosol-Komponenten.
- Mindestbiegeradius
- 2 Zoll (ca. 50 mm) für Edelstahl-Leitungssets.
Abbildungen und Diagramme
- Die Zeichnungen zeigen die korrekte Reihenfolge der Komponenten (Dichtungen, Rohre, Adapter).
- S1 markiert den Sensoranschluss am Kollektor.
- P1 markiert die Pumpengruppe in den Layout-Zeichnungen.
Modellkompatibilität
- Das Expansion Tank Flex Pipe ist nur für 18L, 25L und 40L Tankmodelle geeignet.
- Die Sensor-Tauchhülsen sind spezifisch für bestimmte Vitocell Tankgrößen (42 USG, 53-79 USG, 119 USG).
