Serviceanleitung für Viessmann Vitorondens 200-T
Detaillierte Serviceanleitung für den Öl-Brennwertkessel Viessmann Vitorondens 200-T. Enthält Anweisungen zur Erstinbetriebnahme, Wartung, Reinigung der Heizflächen, technische Daten und Ersatzteillisten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Serviceanleitung beschreibt die Erstinbetriebnahme, Inspektion und Wartung des Öl-Brennwertkessels Viessmann Vitorondens 200-T. Sie ist ausschließlich für autorisierte Fachkräfte bestimmt. S. 1, 3, 6
Wichtigste Schritte
- Heizungsanlage füllen S. 7, 8
- Heizflächen reinigen S. 9, 10, 11
- Membran-Ausdehnungsgefäß prüfen S. 14
Erste Inbetriebnahme
- Anlage füllen und entlüften S. 7, 8
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gasgeruch
Gasabsperrhahn schließen, Fenster/Türen öffnen, Gefahrenzone verlassen.
S. 4
Abgasgeruch
Heizungsanlage außer Betrieb nehmen, Aufstellort belüften.
S. 4Wartung und Reset
- pH-Wert des Kondenswassers prüfen S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nenn-Wärmeleistung (50/30 °C) | 20,2 - 53,7 kW | Leistungsbereich bei 50/30 °C Vor-/Rücklauftemperatur. | S. 22 |
| Zulässiger Betriebsdruck | 3 bar | Maximal zulässiger Betriebsdruck der Anlage. | S. 14 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5
- Erstinbetriebnahme, Inspektion, Wartung S. 6, 7, 8, 9
- Einzelteillisten S. 16, 17, 18, 19
- Technische Daten S. 22
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Serviceanleitung richtet sich ausschließlich an autorisierte Fachkräfte. Sie enthält alle notwendigen Schritte für die Erstinbetriebnahme, Inspektion und Wartung des Öl-Brennwertkessels Vitorondens 200-T. Die Einhaltung dieser Anweisungen ist für den sicheren Betrieb und die Langlebigkeit der Anlage unerlässlich.
Sicherheitshinweise
Bei Arbeiten an der Anlage sind strikte Sicherheitsregeln zu beachten:
- Gasgeruch: Gasabsperrhahn schließen, Fenster und Türen öffnen, Gefahrenzone verlassen und Versorgungsunternehmen benachrichtigen.
- Abgasgeruch: Heizungsanlage außer Betrieb nehmen und Aufstellort belüften.
- Elektrostatik: Vor Arbeiten an elektronischen Baugruppen geerdete Objekte (z. B. Heizungsrohre) berühren, um statische Aufladung abzuleiten.
- Schutz: Bei allen Arbeiten geeignete persönliche Schutzausrüstung tragen.
Erstinbetriebnahme und Wartung
Die Anleitung beschreibt detaillierte Arbeitsschritte, darunter:
- Heizungsanlage füllen: Anlage spülen, Wasser mit Trinkwasserqualität verwenden. Bei Wasserhärte über 16,8 °dH muss das Wasser enthärtet werden.
- Entlüften: Heizkessel am Kleinverteiler entlüften.
- Reinigung: Heizflächen regelmäßig reinigen.
- Prüfungen: Dichtheit der Anschlüsse, Funktion der Sicherheitseinrichtungen und Druck des Membran-Ausdehnungsgefäßes prüfen.
Reinigung der Heizflächen
Für die Reinigung der Heizflächen gilt:
- Keine Drahtbürsten oder spitze Gegenstände verwenden, um Kratzer zu vermeiden.
- Bei Rußablagerungen alkalische Mittel mit Tensidzusatz verwenden.
- Bei fest anhaftenden Belägen leicht saure, chloridfreie Reinigungsmittel auf Phosphorsäurebasis nutzen.
- Nach der Reinigung gründlich mit Wasser spülen.
Technische Daten
Der Vitorondens 200-T ist für eine Nenn-Wärmeleistung von 20,2 bis 53,7 kW ausgelegt. Der zulässige Betriebsdruck beträgt 3 bar. Die Abgastemperaturen variieren je nach Rücklauftemperatur (30 °C oder 60 °C).
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Gasgeruch
Gasabsperrhahn sofort schließen, Fenster/Türen öffnen, Gefahrenzone verlassen und Versorgungsunternehmen von außerhalb benachrichtigen.
Abgasgeruch
Heizungsanlage außer Betrieb nehmen, Aufstellort belüften und Türen zu Wohnräumen schließen.
Wasseraustritt aus dem Gerät
Heizungsanlage an der externen Trennvorrichtung (z. B. Sicherungskasten) ausschalten.
Vor der Verwendung
- Anlage spannungsfrei schalten und gegen Wiedereinschalten sichern
- Gasabsperrhahn schließen
- Geeignete persönliche Schutzausrüstung tragen
- Gerät vor Wartungsarbeiten abkühlen lassen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Nenn-Wärmeleistung
- Leistungsbereich des Kessels von 20,2 kW bis 53,7 kW.
- Zul. Betriebsdruck
- Maximaler Anlagendruck von 3 bar.
- Mindest-Anlagendruck
- 0,8 bar beim Füllen der Anlage.
Abbildungen und Diagramme

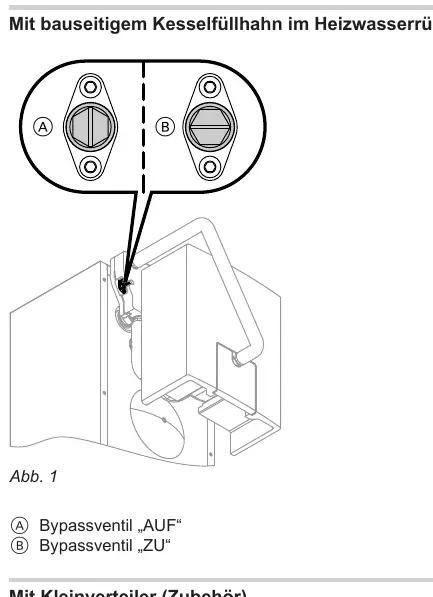

- Abb. 1: Füllen der Heizungsanlage über den Kesselfüllhahn im Rücklauf.

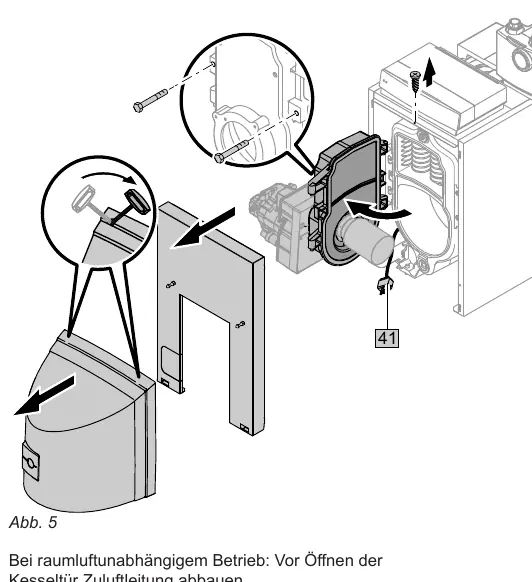

- Abb. 5: Öffnen der Kesseltür für Wartungsarbeiten.

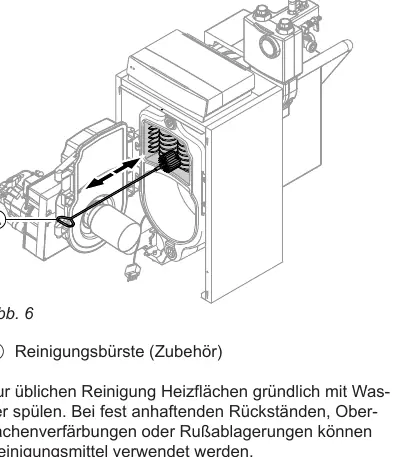

- Abb. 6: Reinigung der Heizflächen mit der Reinigungsbürste.

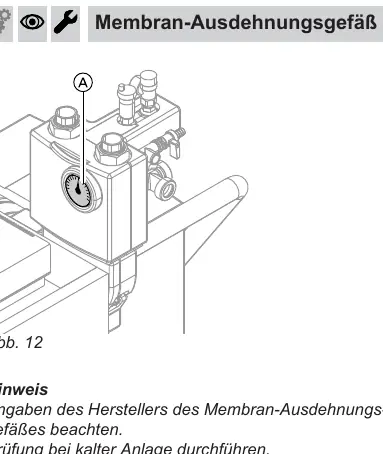

- Abb. 12: Prüfung des Membran-Ausdehnungsgefäßes.
Modellkompatibilität
- Nur für autorisierte Fachkräfte.
- Ausschließlich Viessmann Originalteile verwenden.
- Bei Wasserhärte > 16,8 °dH ist eine Enthärtung erforderlich.
