Viessmann Vitosol 200-T SP2A Technisches Handbuch &
Detailliertes technisches Handbuch für den Vakuum-Röhrenkollektor Viessmann Vitosol 200-T SP2A. Enthält Spezifikationen, Installationsanleitungen für Schräg- und Flachdächer, Durchflussraten und Druckverlustdiagramme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Viessmann Vitosol 200-T SP2A ist ein Vakuum-Röhrenkollektor für die Warmwasserbereitung und Heizungsunterstützung. Er zeichnet sich durch eine 'Dry Connection' aus, die den Austausch von Röhren bei laufendem Betrieb ermöglicht, und ist für verschiedene Montagearten wie Schräg- und Flachdächer sowie Fassaden geeignet. S. 1, 2
Wichtigste Schritte
- Installation auf Schrägdächern S. 4, 5
- Installation auf Flachdächern S. 6, 7, 8
- Berechnung des Reihenabstands (z) S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Betriebsdruck | 6 bar (87 psig) | Maximal zulässiger Druck im System | S. 3 |
| Max. Stagnationstemperatur | 292°C (557°F) | Maximale Temperatur bei Stillstand | S. 3 |
| Anschluss | 3/4 Zoll (22 mm) | Standardanschlussgröße | S. 3 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Produktbeschreibung S. 2
- Technische Spezifikationen S. 3
- Installation Schrägdach S. 4, 5
- Installation Flachdach S. 6, 7, 8
- Durchflussraten S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Daten und Installationshinweise für den Vakuum-Röhrenkollektor Viessmann Vitosol 200-T SP2A. Der Kollektor basiert auf dem Heat-Pipe-Prinzip und ist für die Warmwasserbereitung, Heizungsunterstützung und Schwimmbadbeheizung konzipiert. Eine Besonderheit ist die sogenannte 'Dry Connection', die den Austausch von Röhren bei laufendem und unter Druck stehendem System ermöglicht.
Produktbeschreibung
Der Vitosol 200-T SP2A ist in drei Größen erhältlich: 1,26 m² (10 Röhren), 1,51 m² (12 Röhren) und 3,03 m² (24 Röhren). Die Röhren können um bis zu 25° gedreht werden, um eine optimale Ausrichtung zur Sonne zu gewährleisten. Die Wärmeübertragung erfolgt über einen Duotec-Doppelrohr-Wärmetauscher aus Edelstahl.
Installation
Der Kollektor ist für verschiedene Montagearten geeignet:

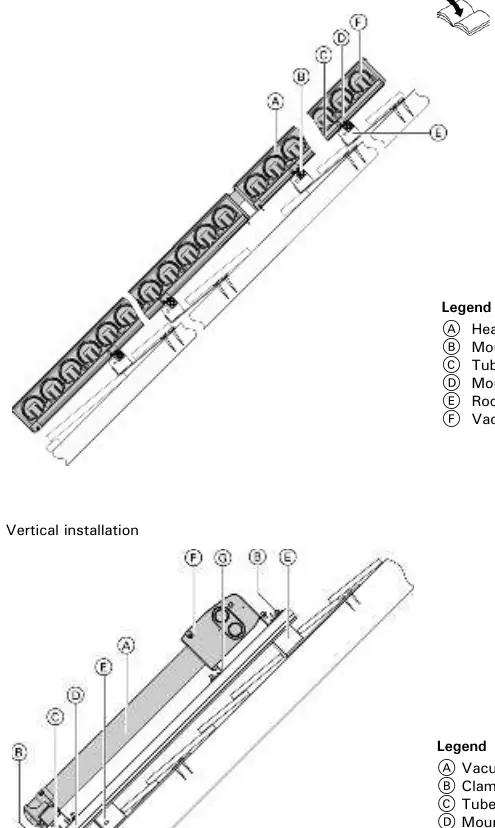

- Schrägdächer: Montage mit Dachhaken und Montageschienen. Die Kollektoren können vertikal oder horizontal positioniert werden.

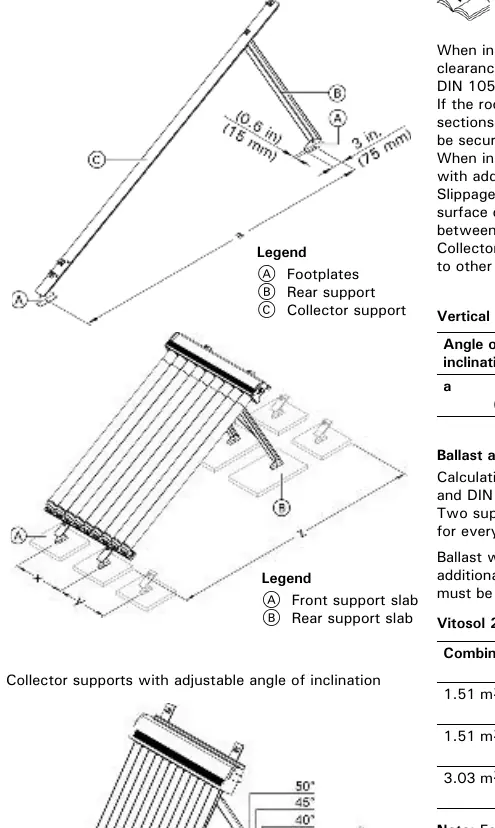

- Flachdächer: Montage mit Stützkonstruktionen. Hierbei ist auf die Ballastierung zur Sicherung gegen Windlasten zu achten. Der Reihenabstand (z) muss berechnet werden, um Verschattungen zu vermeiden.
- Wand- und Balkonmontage: Spezielle Konfigurationen für Fassaden oder Balkongeländer sind möglich.
Bei der Installation auf Flachdächern ist die DIN 1055 für die Berechnung der Windlasten und Ballastierung zu beachten.
Durchflussraten und Druckverlust
Die Anlage muss innerhalb definierter Durchflussraten betrieben werden:
- High-Flow-Modus: Empfohlen für kleine Systeme (unter 50 Röhren) und das 1,26 m²-Modul.
- Medium- und Low-Flow-Modus: Empfohlen für größere Anlagen (über 50 Röhren), um Reibungsverluste zu minimieren und die Dimensionierung der Rohrleitungen zu optimieren.
Die genauen Durchflusswerte für die verschiedenen Kollektorgrößen und Array-Konfigurationen sind den Tabellen im Abschnitt 'Flow Rate' zu entnehmen.
Technische Daten
Wichtige Grenzwerte für den Betrieb:
- Maximaler Betriebsdruck: 6 bar (87 psig).
- Maximale Stagnationstemperatur: 292°C (557°F).
- Anschlussgröße: 3/4 Zoll (22 mm).
- Maximal anschließbare Fläche: 15 m² (161 ft²) pro Kollektor-Array.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Verschattung bei tiefstehender Sonne (Flachdach)
Berechnen Sie den erforderlichen Reihenabstand (z) gemäß der Formel auf Seite 7, um Verschattungen an kurzen Tagen zu vermeiden.
Unzureichende Durchflussrate oder zu hohe Reibungsverluste
Wählen Sie den passenden Durchflussmodus (High/Medium/Low) basierend auf der Gesamtzahl der Röhren im System (siehe Tabelle auf Seite 11).
Sicherung gegen Windlasten auf Flachdächern
Verwenden Sie zusätzliche Ballastierung gemäß DIN 1055-4/5 oder lokalen Vorschriften, um Verrutschen oder Abheben zu verhindern.
Vor der Verwendung
- Prüfen Sie die Dachneigung und Ausrichtung für die optimale Energieausbeute.

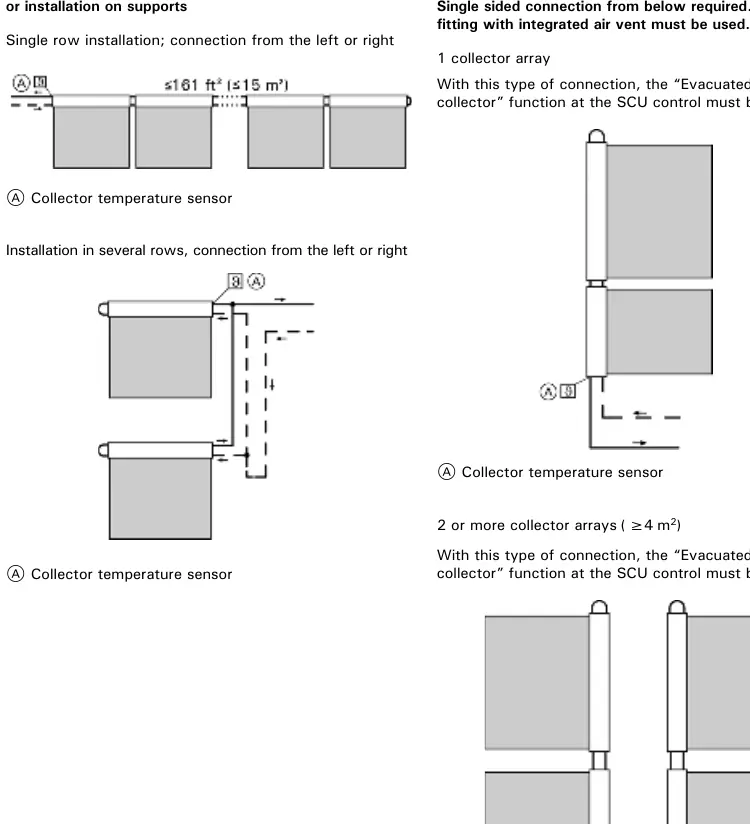

- Stellen Sie sicher, dass die maximale Array-Größe von 15 m² nicht überschritten wird.
- Wählen Sie das korrekte Montagesystem (Schrägdach, Flachdach, Wand).
- Stellen Sie sicher, dass die 'Evacuated tube collector'-Funktion an der SCU-Steuerung aktiviert ist.
- Prüfen Sie die Rohrleitungsdimensionierung basierend auf dem gewählten Durchflussmodus.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Stagnationstemperatur
- Die maximale Temperatur, die der Kollektor bei Stillstand (kein Durchfluss) erreichen kann.
- Betriebsdruck
- Der maximal zulässige Druck im Solarkreislauf.
- Aperturfläche
- Die tatsächlich wirksame Fläche des Kollektors, die Sonnenstrahlung aufnimmt.
Abbildungen und Diagramme
- Die Diagramme zeigen die Montage auf Schrägdächern mit Dachhaken und Montageschienen.
- Die Flachdach-Diagramme illustrieren die Stützkonstruktion und die notwendige Ballastierung.
- Das Druckverlustdiagramm hilft bei der Auswahl der passenden Umwälzpumpe.
Modellkompatibilität
- Geeignet für Schrägdächer, Flachdächer, Fassaden und Balkone.
- Maximal 15 m² Absorberfläche pro Kollektor-Array.
- Kompatibel mit Standard-Solarflüssigkeiten (z.B. Tyfocor LS).
