Installationsanleitung für Gas-Brennwertkessel Viessmann Vitodens 200-W B2HE
Schnellstartanleitung für die Installation und Inbetriebnahme des Gas-Brennwertkessels Viessmann Vitodens 200-W B2HE. Enthält Informationen zu Anschlüssen, Abgassystemen, elektrischer Verkabelung, Inbetriebnahme-Assistenten und Fehlercodes.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung ist für lizenziertes Fachpersonal bestimmt und beschreibt die Installation, den Anschluss, die Inbetriebnahme und die Fehlerbehebung des Gas-Brennwertkessels Vitodens 200-W B2HE. S. 1
Wichtigste Schritte
- Siphon vor Inbetriebnahme mit 0,3 Litern Wasser füllen. S. 2
- Inbetriebnahme-Assistenten zur Konfiguration nutzen. S. 6
Erste Inbetriebnahme
- Beim ersten Einschalten startet der Inbetriebnahme-Assistent automatisch. Konfiguration über Vitoguide App oder HMI. S. 6
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
F.13 (Außentemperatursensor)
Kabelbruch prüfen, Sensor und Anschluss prüfen, Spannung am Sensoreingang messen (Sollwert 3,3V).
S. 8
F.378 (Flammenverlust)
Gasversorgung, Abgasrückführung und Ionisationselektrode prüfen.
S. 8Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| F.13 | Außentemperatursensor defekt/Kabelbruch | Sensor und Verkabelung prüfen. | S. 8 |
| F.69 | Ionisationsstrom außerhalb Bereich | Elektrode und Gasventil prüfen. | S. 8 |
| F.71 | Lüfterdrehzahl zu niedrig | Lüfter auf Blockaden prüfen. | S. 8 |
Wartung und Reset
- Wartungsintervall in Brennerstunden (in 100h-Schritten) oder Zeitintervall (3, 6, 12, 18, 24 Monate) einstellbar. S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Heizleistung | 8.5 - 199 MBH | Heizleistung des Kessels | S. 1 |
| Stromversorgung | 120V / 60Hz / 12A | Elektrische Anschlusswerte | S. 5 |
Wo es im PDF steht
- Installation und Anschlüsse S. 1, 2, 3, 4
- Inbetriebnahme S. 6, 7
- Fehlercodes S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen für die Installation
Diese Anleitung richtet sich ausschließlich an lizenziertes Fachpersonal für die Installation und Inbetriebnahme des Gas-Brennwertkessels Vitodens 200-W B2HE. Das Gerät ist werkseitig für Erdgas konfiguriert; für den Betrieb mit Propangas ist ein Umrüstkit erforderlich. Die Installation muss gemäß den geltenden lokalen Vorschriften und den nationalen Normen (z. B. CAN/CSA-B149.1/2 in Kanada oder ANSI Z223.1 in den USA) erfolgen.
Vorbereitung und Montage

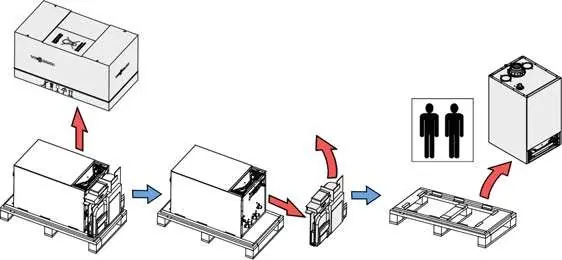

Nach dem Auspacken des Geräts sind die Montagehalterungen sicher zu befestigen und das Gerät waagerecht auszurichten. Vor der Inbetriebnahme muss der Siphon mit 0,3 Litern (10 fl. oz.) Wasser gefüllt werden, um einen ordnungsgemäßen Betrieb zu gewährleisten.
Anschlüsse und Abgassystem
Die Installation umfasst den Anschluss der Heizungs- und Warmwasserleitungen sowie der Gaszufuhr. Das Abgassystem kann als Einrohr-, Zweirohr- oder Koaxialsystem ausgeführt werden. Achten Sie darauf, dass die Kondensatleitung frei von Blockaden ist und nicht gefrieren kann. Bei Verwendung einer Neutralisationseinheit sind die entsprechenden Anweisungen zu beachten.
Elektrische Installation
Der Zugang zum Anschlusskasten erfolgt durch Lösen der Abdeckklemmen. Niederspannungskabel müssen getrennt von 120V-Kabeln verlegt werden. Verwenden Sie die mitgelieferten Kabelbinder zur Bündelung. Das Gerät verfügt über Anschlüsse für Zonenpumpen, Thermostate und optionale Erweiterungsmodule wie den EM-EA1 oder den Warmwassersensor.
Inbetriebnahme
Die Inbetriebnahme erfolgt über den integrierten Inbetriebnahme-Assistenten, der beim ersten Einschalten automatisch startet. Dies kann über die Vitoguide Mobile App oder direkt über die HMI-Schnittstelle am Gerät erfolgen. Hier werden Parameter wie Sprache, Datum, Uhrzeit, Betriebsart, Gebäudeart, Gasart und Abgassystem konfiguriert.
Fehlerbehebung
Das Gerät zeigt bei Störungen Fehlercodes an. Häufige Fehler betreffen die Ionisationselektrode (F.69), die Lüfterdrehzahl (F.71) oder den Flammenverlust (F.378). Bei Auftreten eines Fehlers sind die in der Anleitung beschriebenen Maßnahmen, wie das Prüfen der Gaszufuhr, der Elektroden oder der Sensorik, durchzuführen.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Fehler F.69 (Ionisationsstrom außerhalb des zulässigen Bereichs)
Ionisationselektrode prüfen, Isolierblock auf Kontakt mit Keramik prüfen, Gas-Magnetventil im Aktorentest prüfen.
Fehler F.71 (Lüfterdrehzahl zu niedrig)
Lüfter auf Blockaden prüfen, Gasart- und Abgassystemeinstellungen im Inbetriebnahme-Assistenten korrigieren.
Fehler F.378 (Flammenverlust während Stabilisierung/Betrieb)
Gasversorgung prüfen, Abgasrückführung prüfen, Ionisationselektrode und Brennergeflecht auf Verschmutzung prüfen.
Vor der Verwendung
- Siphon mit 0,3 Litern Wasser füllen.
- Gasart prüfen (Erdgas oder Propangas mit Umrüstkit).
- Kondensatleitung auf Blockaden und Frostschutz prüfen.
- Heizungsanlage befüllen und entlüften.
- Elektrische Anschlüsse gemäß Schaltplan prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Heizleistung
- 8.5 bis 199 MBH (2.5 bis 58.3 kW) je nach Modell.
- Stromversorgung
- 120V / 1 Phase / 60Hz, 12A Absicherung.
Abbildungen und Diagramme
- Anschlussschemata für Heizkreisvorlauf, Rücklauf, Gasanschluss und Warmwasser.
- Varianten der Abgasführung (Einrohr, Zweirohr, Koaxial).
Modellkompatibilität
- Nur für lizenziertes Fachpersonal.
- Propangasbetrieb erfordert zwingend das mitgelieferte Umrüstkit.
- Unterstützt bis zu 3 Heizkreise mit Pumpen und Thermostaten.
