Serviceanleitung für den Gas-Brennwertkessel Viessmann Vitodens 200-W B2HA
Umfassender Serviceleitfaden für den Viessmann Vitodens 200-W B2HA Gas-Brennwertkessel. Enthält Anleitungen zur Inbetriebnahme, Wartung, Fehlerbehebung und Codierung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Serviceanleitung richtet sich an Fachhandwerker für die Installation, Inbetriebnahme, Wartung und Fehlerbehebung des Viessmann Vitodens 200-W B2HA. S. 1, 7
Wichtigste Schritte
- Inbetriebnahme-Assistent starten S. 12

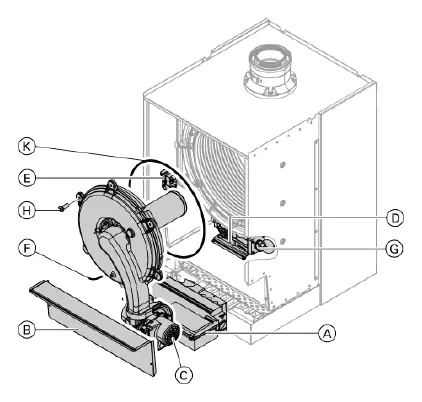

- Brenner ausbauen S. 24
- Fehlerspeicher auslesen S. 77
Erste Inbetriebnahme
- Kondensatsiphon mit Wasser füllen S. 15
- Heizsystem befüllen S. 16
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Fehler F2 (Sicherheitstemperaturbegrenzer)
Heizsystem entlüften, Pumpe prüfen, Reset-Taste drücken.
S. 83Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| F2 | Sicherheitstemperaturbegrenzer ausgelöst | Heizsystem entlüften, Pumpe prüfen, Reset-Taste drücken. | S. 83 |
| EE | Zündfehler | Zündmodul, Gasarmatur und Gasdruck prüfen. | S. 83 |
Wartung und Reset
- Wartungsanzeige zurücksetzen S. 42, 46
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Betriebsdruck | 80 psig | Maximal zulässiger Systemdruck | S. 16, 103 |
| CO2-Gehalt (Erdgas) | 7,5 - 10,5% | Optimaler Verbrennungsbereich | S. 31 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Inbetriebnahme S. 11, 23
- Fehlercodes S. 77, 84
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Serviceanleitung richtet sich ausschließlich an qualifizierte Fachhandwerker. Sie enthält alle notwendigen Informationen für die Installation, Inbetriebnahme, Wartung und Fehlerbehebung des Vitodens 200-W B2HA Gas-Brennwertkessels. Vor Beginn der Arbeiten müssen alle Sicherheitsanforderungen gelesen und verstanden werden, um Personen- und Sachschäden zu vermeiden.
Inbetriebnahme
Die Inbetriebnahme umfasst mehrere Schritte:
- Vorbereitung: Gasabsperrhahn schließen, Systemdruck prüfen (14-23 psig), Kondensatsiphon mit Wasser füllen.
- Start-up Wizard: Über das Display können Sprache, Zeit/Datum, Temperatureinheit, DHW-Sollwert und Zonenkonfiguration eingestellt werden.
- Gasart: Das Gerät ist werksseitig auf Erdgas eingestellt. Eine Umstellung auf Flüssigpropan ist über die Codierung möglich.
- Druckmessung: Statischen und laufenden Gasdruck messen und im Wartungsprotokoll dokumentieren.
Wartung und Service
Regelmäßige Wartung ist für den sicheren Betrieb unerlässlich:
- Brenner: Brennerbaugruppe ausbauen, Dichtungen prüfen und ggf. ersetzen.
- Wärmetauscher: Verbrennungsrückstände entfernen, Wärmetauscher mit Wasser oder geeigneten Reinigungsmitteln spülen.
- Elektroden: Zünd- und Ionisationselektroden auf Verschleiß und Verschmutzung prüfen, Abstände kontrollieren.
- Kondensatablauf: Siphon reinigen und mit Wasser füllen.
Fehlerbehebung
Das Gerät verfügt über eine umfangreiche Fehlerdiagnose. Fehler werden im Display angezeigt und im Fehlerspeicher abgelegt. Die 10 letzten Fehler können über das Menü "Fehlerhistorie" abgerufen werden. Bei Fehlern wie F2 (Sicherheitstemperaturbegrenzer) oder EE (Zündung) sind spezifische Maßnahmen wie das Entlüften des Systems oder die Prüfung der Gasarmatur erforderlich.
Technische Daten
Das Gerät ist für einen maximalen Betriebsdruck von 80 psig ausgelegt. Der CO2-Gehalt im Abgas sollte bei Erdgas zwischen 7,5% und 10,5% liegen.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Brenner startet nicht
Gasversorgung prüfen, Reset-Taste drücken, Fehlercode im Display prüfen.
Fehler F9 (Lüfter)
Lüfter, Kabel und Stromversorgung prüfen.
Fehler EE (Zündung/Gas)
Zündmodul, Gasarmatur und Gasdruck prüfen.
Fehler F2 (Sicherheitstemperaturbegrenzer)
Heizsystem entlüften, Pumpe prüfen, Reset-Taste drücken.
Vor der Verwendung
- Gasabsperrhahn öffnen
- Systemdruck prüfen (14-23 psig)
- Kondensatsiphon mit Wasser füllen
- Stromversorgung prüfen
- Abgassystem auf Dichtheit prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Max. Betriebsdruck
- 80 psig (Maximal zulässiger Systemdruck)
- Min. Betriebsdruck
- 14-23 psig (Empfohlener Fülldruck)
- CO2-Gehalt (Erdgas)
- 7,5 bis 10,5% (Optimaler Verbrennungsbereich)
- Max. Raumtemperatur
- 104°F (40°C) im Aufstellraum
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Schaltpläne für die elektrische Verdrahtung.
- Explosionszeichnungen der Brennerbaugruppe und des Gehäuses erleichtern die Ersatzteilbestellung.
- Das Display-Interface zeigt den aktuellen Betriebszustand und Fehlercodes an.
Modellkompatibilität
- Nur für den Betrieb mit Erdgas oder Flüssigpropan geeignet.
- Nicht für den Betrieb in Räumen mit kontaminierter Luft (z.B. Wäschereien, Friseursalons) geeignet.
- Erfordert eine jährliche Wartung durch einen Fachhandwerker.
