Installations-, Betriebs- und Wartungsanleitung für ACV HeatMaster 200N / 200F Heizkessel
Detaillierte Anleitung für den ACV HeatMaster 200N und 200F Heizkessel. Enthält Informationen zu Installation, Inbetriebnahme, Wartung, elektrischem Anschluss und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der ACV HeatMaster 200N/200F ist ein Heizkessel für industrielle Anwendungen. Die Anleitung deckt Installation, Inbetriebnahme, Bedienung und Wartung ab. S. 1, 14, 15
Wichtigste Schritte
- Brenner zurücksetzen S. 5
- Heizkreis befüllen S. 14
Erste Inbetriebnahme
- Befüllen Sie den Warmwasserkreislauf, dann den Heizkreislauf. S. 14
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Brennerstörung
5 Minuten warten, Reset-Taste am Brenner drücken.
S. 5Wartung und Reset
- Sicherheitsthermostat zurücksetzen: Kessel abkühlen lassen, Kappe abschrauben, Reset-Knopf drücken. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsspannung | 230 V | Elektrische Versorgung | S. 10 |
| Max. Betriebsdruck (Primärkreis) | 0,3 MPa (3 bar) | Maximaler Druck | S. 8 |
| Max. Betriebsdruck (DHW-Kreis) | 0,86 MPa (8,6 bar) | Maximaler Druck | S. 8 |
Wo es im PDF steht
- Bedienfeld S. 4
- Technische Daten S. 7, 8, 9
- Schaltplan S. 10
Inhaltsverzeichnis

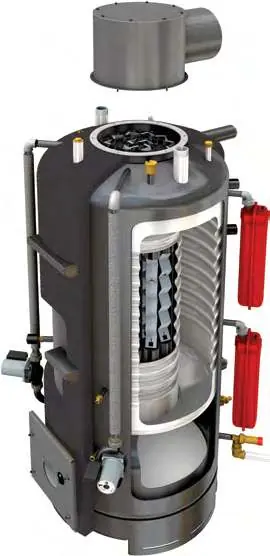

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an Fachpersonal und Benutzer des ACV HeatMaster 200N und 200F Heizkessels. Sie enthält alle notwendigen Schritte für die Installation, den sicheren Betrieb und die regelmäßige Wartung. Der Heizkessel muss von einem qualifizierten Techniker installiert und gewartet werden.
Sicherheitshinweise
- Gasgeruch: Gaszufuhr sofort absperren, Fenster und Türen öffnen, keine elektrischen Schalter betätigen und den Installateur benachrichtigen.
- Elektrische Sicherheit: Vor Arbeiten am Kessel die Stromzufuhr unterbrechen.
- Wartung: Jährliche Wartung durch einen zugelassenen Fachmann ist zwingend erforderlich.
- Verbrühungsgefahr: Das Warmwasser kann Temperaturen über 60 °C erreichen.
Bedienung des Heizkessels
Das Bedienfeld ermöglicht die Steuerung der wichtigsten Funktionen:
- Hauptschalter: Zum Ein- und Ausschalten des Geräts.
- Regelthermostat: Einstellbar zwischen 60 °C und 90 °C.
- Sommer-/Winter-Schalter: Aktiviert oder deaktiviert die Heizungspumpe.
- Manuelles Sicherheitsthermostat: Löst bei Temperaturen über 103 °C aus. Zum Zurücksetzen Kappe abschrauben und Reset-Knopf drücken.
- Tageszeitschaltuhr: Ermöglicht die Programmierung von Ein- und Ausschaltzeiten.
Installation
Der Heizkessel wird in mehreren Paketen geliefert. Achten Sie bei der Installation auf die korrekte Verbindung der Warmwasser- und Heizkreise. Der Warmwasserkreislauf muss vor dem Heizkreislauf unter Druck gesetzt werden. Verwenden Sie für den Anschluss an den Schornstein ein Metallrohr und stellen Sie sicher, dass die Abgasführung den lokalen Vorschriften entspricht.
Inbetriebnahme
- Befüllung: Füllen Sie zuerst den Warmwasserkreislauf, dann den Heizkreislauf.
- Druckprüfung: Der Druck im Heizkreislauf sollte bei kaltem Kessel mindestens 0,1 MPa (1 bar) betragen.
- Entlüftung: Entlüften Sie das System über das automatische Entlüftungsventil am Gerät.
- Brennerstart: Schalten Sie den Hauptschalter auf "ON" und stellen Sie den Sommer-/Winter-Schalter ein.
Wartung
Die jährliche Wartung umfasst:
- Reinigung der Rauchgasrohre und Turbulatoren.
- Reinigung der Brennkammer und des Brenners.
- Überprüfung der Dichtungen und Sicherheitseinrichtungen.
- Entleerung des Kessels bei Bedarf über das Ablassventil.
Technische Daten
Der HeatMaster 200N ist für Öl- oder Gasbrenner geeignet, während der 200F werkseitig mit einem Riello RG4S Ölbrenner geliefert wird. Die maximale Betriebstemperatur des Primärfluids beträgt 90 °C.
Praktische Hilfe
Typische Probleme
Brenner startet nicht
Warten Sie 5 Minuten, dann drücken Sie die Reset-Taste am Brenner. Prüfen Sie Stromversorgung und Ölstand.
Niedriger Wasserdruck
Füllen Sie den Heizkreis über das Füllventil auf, bis der Druck auf dem Manometer den erforderlichen Wert erreicht (mind. 0,1 MPa/1 bar).
Sicherheitsthermostat hat ausgelöst
Lassen Sie den Kessel unter 60 °C abkühlen, schrauben Sie die Kappe ab und drücken Sie den Reset-Knopf.
Vor der Verwendung
- Stellen Sie sicher, dass alle Luftabzüge frei sind.
- Prüfen Sie, ob der Heizkessel von einem qualifizierten Techniker installiert wurde.
- Stellen Sie sicher, dass der Heizkessel geerdet ist.
- Prüfen Sie den Wasserdruck im System (mind. 0,1 MPa).
- Stellen Sie sicher, dass keine brennbaren Materialien im Heizraum gelagert werden.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Betriebsspannung
- 230 V, 50 Hz
- Max. Betriebstemperatur
- 90 °C
- Max. Betriebsdruck (Primärkreis)
- 0,3 MPa (3 bar)
Abbildungen und Diagramme
- Das Bedienfeld zeigt den Status von Brenner, Druck und Thermostat.
- Der Schaltplan zeigt den Anschluss für 230V Stromversorgung und Pumpen.
- Die Installationsdiagramme zeigen die korrekte Anordnung von Ventilen und Pumpen für verschiedene Heizkonfigurationen.
Modellkompatibilität
- HeatMaster 200 F wird werkseitig mit einem Riello RG4S Ölbrenner geliefert.
- HeatMaster 200 N kann mit Öl- oder Gasbrennern ausgestattet werden.
