Kurzanleitung für Haier 1UH200W1ERK Klimaanlage
Technische Daten und Spezifikationen der Haier 1UH200W1ERK Smart Power Außeneinheit. Erfahren Sie alles über Leistung, Abmessungen und Betriebsparameter.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Haier 1UH200W1ERK ist eine dreiphasige Smart Power Außeneinheit mit einer Kühlleistung von 20.5 kW und einer Heizleistung von 22.8 kW. S. 1
Wichtigste Schritte
- Für detaillierte Installationsanweisungen laden Sie das separate Installationshandbuch von haier.com herunter. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kühlleistung | 20.5 kW | Maximale Leistung im Kühlmodus | S. 1 |
| Heizleistung | 22.8 kW | Maximale Leistung im Heizmodus | S. 1 |
| Stromaufnahme | 15.3 A | Elektrische Stromaufnahme | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Technische Spezifikationen S. 1
- Support und Downloads S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

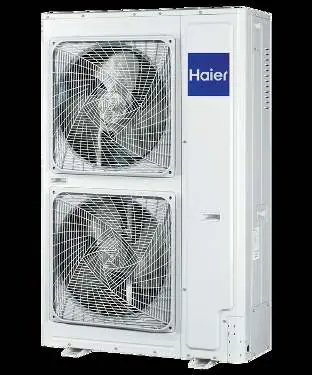

Dieses Dokument dient als Kurzanleitung für die Haier 1UH200W1ERK Smart Power Außeneinheit. Es enthält die wichtigsten technischen Spezifikationen, Leistungsdaten und Abmessungen, die für die Planung und Installation erforderlich sind. Bitte beachten Sie, dass für detaillierte Installationsschritte separate Installationsanleitungen auf der Website des Herstellers verfügbar sind.
Technische Daten
Die Außeneinheit 1UH200W1ERK ist für den Betrieb in dreiphasigen Stromnetzen ausgelegt.
- Abmessungen: 1635 mm (Höhe) x 1050 mm (Breite) x 400 mm (Tiefe)
- Kühlleistung: 20.5 kW
- Heizleistung: 22.8 kW
- Stromversorgung: Dreiphasig, 50/60 Hz
- Stromaufnahme: 15.3 A
- COP: 3.8
- EER: 3.36
Leistungsmerkmale
- DC-Inverter: 180° Sinuswelle
- Kältemittel: R410a
- Blue Fin Coils: Korrosionsschutzbeschichtung der Wärmetauscherlamellen
- DRED-fähig: Vorbereitet für Demand Response
- MEPS-konform: Erfüllt die Mindeststandards für Energieeffizienz
Betriebsbereiche
Das Gerät ist für folgende Umgebungstemperaturen ausgelegt:
- Kühlbetrieb: -15°C bis +50°C
- Heizbetrieb: -20°C bis +24°C
Support
Für weitere Unterstützung steht der Kundendienst rund um die Uhr zur Verfügung. Kontaktinformationen finden Sie unter www.haier.com oder telefonisch unter 0800 372273.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung dreiphasig ist.
- Überprüfen Sie, ob die Umgebungstemperatur innerhalb der Betriebsgrenzen (-15°C bis +50°C für Kühlung, -20°C bis +24°C für Heizung) liegt.
- Stellen Sie sicher, dass der Installationsort ausreichend Platz für die Abmessungen (1635x1050x400 mm) bietet.
- Prüfen Sie, ob das System für die Anzahl der geplanten Inneneinheiten geeignet ist (maximal 1 Inneneinheit).
Technische Daten in der Praxis
- COP (Coefficient of Performance)
- Gibt die Effizienz im Heizbetrieb an. Ein Wert von 3.8 bedeutet, dass aus 1 kW elektrischer Energie 3.8 kW Heizleistung erzeugt werden.
- EER (Energy Efficiency Ratio)
- Gibt die Effizienz im Kühlbetrieb an. Ein Wert von 3.36 zeigt das Verhältnis von Kühlleistung zu elektrischer Leistungsaufnahme.
