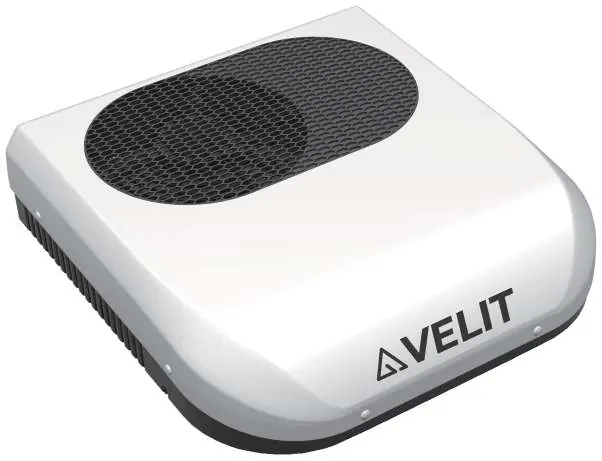

Bedienungsanleitung für Velit 2000R MINI Dachklimaanlage

Erfahren Sie, wie Sie die Velit 2000R MINI Dachklimaanlage sicher installieren, bedienen und warten. Diese Anleitung enthält technische Daten, Installationsschritte, Betriebsmodi und eine Fehlerbehebungstabelle.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Velit 2000R MINI ist eine Dachklimaanlage für Fahrzeuge, die mit 12V oder 48V DC betrieben wird. Die Installation erfordert eine 14x14 Zoll Dachöffnung und eine 6AWG-Verkabelung. Die Steuerung erfolgt über ein integriertes Panel oder eine Fernbedienung. S. 1, 5, 6

Wichtigste Schritte

Installation der Dichtung und Montage S. 6, 7
Anschluss der Verkabelung S. 8

Erste Inbetriebnahme

Gerät einschalten S. 9
Modus wählen S. 9

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

E0 / E1

Sensorfehler: Prüfen Sie die 2-Pin-Stecker am Displaypanel.

S. 12

E4/EL

Niederspannung: Prüfen Sie die Batteriespannung und Verkabelung.

S. 12

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
E0	Umgebungstemperatursensor	Stecker prüfen, Sensor/Panel ersetzen.	S. 12
E1	Verdampfertemperatursensor	Stecker prüfen, Sensor/Panel ersetzen.	S. 12
E4/EL	Niederspannung	Batteriespannung und Verkabelung prüfen.	S. 12
E6/EH	Überspannung	Systemspannung prüfen (sollte <15V sein).	S. 12
EU	Controller überhitzt	10 Minuten abkühlen lassen und neu starten.	S. 12

Technische Daten

Parameter	Wert	Hinweis	Seiten
Eingangsspannung	DC12V / DC48V	Unterstützte Betriebsspannung	S. 5
Kühlleistung	7500BTU (12V) / 8000BTU (48V)	Kühlkapazität	S. 5
Betriebsstrom	15-50A (12V) / 5-14A (48V)	Stromaufnahme	S. 5
Nennleistung	600W (12V) / 670W (48V)	Leistungsaufnahme	S. 5
Kältemittel	R134A / 500g	Kältemitteltyp und Menge	S. 5
Betriebstemperatur	38-125°F / 0-52°C	Zulässiger Temperaturbereich	S. 5
Geräuschpegel	55dB (ECO) / 65dB (Boost)	Lautstärke	S. 5
Gewicht	61.7lbs / 28KG	Gerätegewicht	S. 5

Wo es im PDF steht

Sicherheitshinweise S. 4
Technische Daten S. 5
Installation S. 6, 7, 8
Bedienung S. 9, 10, 11
Fehlerbehebung S. 12

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (6) Weniger anzeigen

Seite 1

Seite 6

Seite 7

Seite 8

Seite 9

Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet alle notwendigen Informationen für den sicheren Betrieb und die Installation der Velit 2000R MINI Dachklimaanlage. Bitte lesen Sie die Anweisungen sorgfältig durch, um eine optimale Leistung zu gewährleisten. Bei Fragen steht der Support unter [email protected] zur Verfügung.

Sicherheitshinweise

Die Installation muss den geltenden Normen entsprechen (U.S.: NFPA1192, NFPA70; Kanada: C22.1, CSA Z240). Beachten Sie folgende Sicherheitsregeln:

Die Installation und Reparatur darf nur durch qualifiziertes Personal erfolgen.
Modifizieren Sie das Gerät nicht.
Halten Sie elektrische Geräte von Kindern fern.
Nicht in entflammbaren Umgebungen verwenden.
Nicht bei Umgebungstemperaturen unter 40°F (ca. 4°C) betreiben, um Frost im Gerät zu vermeiden.
Verwenden Sie keinen Hochdruckreiniger oder aggressive Reinigungsmittel.

Installation

Die Installation erfordert eine sorgfältige Vorbereitung:

Standortwahl: Das Gerät passt auf eine vorhandene 14x14 Zoll Dachöffnung. Bei anderen Standorten ist eine Neigung von weniger als 15 Grad erforderlich und ein Freiraum von mindestens 10 Zoll zum Dachrand einzuhalten.
Verkabelung: Verwenden Sie ein 6AWG-Stromkabel. Bei Kabellängen über 15 Fuß (ca. 4,5m) ist der NEC-Standard für die Kabeldimensionierung zu beachten.
Dichtung: Reinigen Sie die Oberfläche, tragen Sie Dichtmittel auf die Unterseite der Dichtung auf und platzieren Sie diese auf der Dachöffnung.
Montage: Platzieren Sie das Gerät über der Öffnung, führen Sie die M8-Gewindestangen durch die Montagelöcher und ziehen Sie die Muttern handfest an.

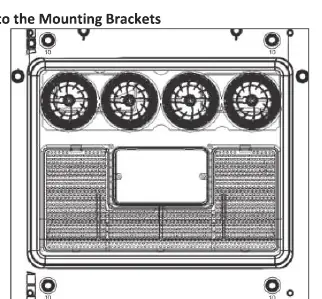

Abschluss: Sichern Sie die Montagehalterungen mit den mitgelieferten Unterlegscheiben und Muttern (Drehmoment 4,5-5,6 NM). Installieren Sie die Dekorblende mit den beiliegenden Schrauben.

Bedienung

Das Gerät verfügt über verschiedene Betriebsmodi, die die Kompressorgeschwindigkeit anpassen:

Modi: Sleep, ECO, Cooling (Kühlen) und Turbo.
Lüftergeschwindigkeit: Kann separat vom Kompressor eingestellt werden.
Steuerung: Über das Bedienfeld am Gerät oder die Fernbedienung.
Einstellungen: Temperatur und Lüftergeschwindigkeit können über die Plus- und Minustasten angepasst werden.
Einheitenumstellung: Die Anzeige kann zwischen °C und °F umgeschaltet werden (langes Drücken der Mode-Taste für 3 Sekunden).

Fehlerbehebung

Das Gerät verfügt über eine Selbstdiagnose. Bei Fehlern blinkt ein Symbol. Häufige Fehlercodes sind:

E0: Umgebungstemperatursensor (weißer 2-Pin-Stecker).
E1: Verdampfertemperatursensor (roter 2-Pin-Stecker).
E4/EL: Niederspannung (unter 10,5V).
E6/EH: Überspannung (über 15V).
EU: Controller überhitzt.

Praktische Hilfe

Typische Probleme

Gerät schaltet sich bei niedriger Spannung ab (E4/EL)

Überprüfen Sie die Batteriespannung und die Verkabelung auf lose Verbindungen. Der Fehler tritt standardmäßig unter 10,5V auf.

Controller überhitzt (EU)

Lassen Sie das Gerät für zehn Minuten abkühlen und starten Sie es dann neu.

Fehler E0 oder E1 (Sensoren)

Überprüfen Sie den Sitz der entsprechenden 2-Pin-Stecker am Displaypanel. Ersetzen Sie ggf. den Sensor oder das Panel.

Vor der Verwendung

Stellen Sie sicher, dass die Stromversorgung (Batterie/Generator) getrennt ist, bevor Sie mit der Installation beginnen.
Prüfen Sie, ob die Dachöffnung 14x14 Zoll groß ist oder ob ausreichend Platz vorhanden ist.
Verwenden Sie ein 6AWG-Stromkabel für die Installation.
Stellen Sie sicher, dass die Umgebungstemperatur über 40°F (4°C) liegt.
Überprüfen Sie, ob die Sicherungskästen am Stromkabel korrekt angeschlossen sind.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Kühlleistung: Gibt die Leistung des Klimageräts an (7500BTU bei 12V, 8000BTU bei 48V).
Betriebsstrom: Der Stromverbrauch während des Betriebs (15-50A bei 12V, 5-14A bei 48V).

Abbildungen und Diagramme

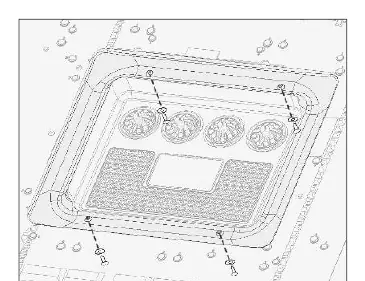

Die Abbildungen zeigen die Montage der Dichtung, die Platzierung der Gewindestangen und die Befestigung der Dekorblende.
Das Bedienfeld zeigt Symbole für die verschiedenen Modi (Sleep, ECO, Cooling, Turbo) sowie Tasten für Ein/Aus, Moduswahl und Lüftersteuerung.

Modellkompatibilität

Das Gerät ist für den Betrieb mit 12V oder 48V DC ausgelegt.
Die Fernbedienung ist ein allgemeines Modell; einige Tasten (z.B. HEAT) sind für dieses Modell ohne Funktion.
