Bedienungsanleitung für Canopia Olympia 10x10 Terrassenüberdachung
Schnelle Anleitung zur Montage und Wartung der Canopia Olympia 10x10 Terrassenüberdachung. Erfahren Sie alles über die Vorbereitung, den Aufbau, die Anpassung der Maße und die Pflege.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung führt Sie durch die Montage der Canopia Olympia 10x10 Terrassenüberdachung. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit dem Aufbau beginnen. Die Montage sollte von zwei Personen durchgeführt werden und erfordert etwa einen halben Tag. Stellen Sie sicher, dass das Produkt auf einem soliden, ebenen Untergrund verankert wird.
Vorbereitung und Werkzeuge

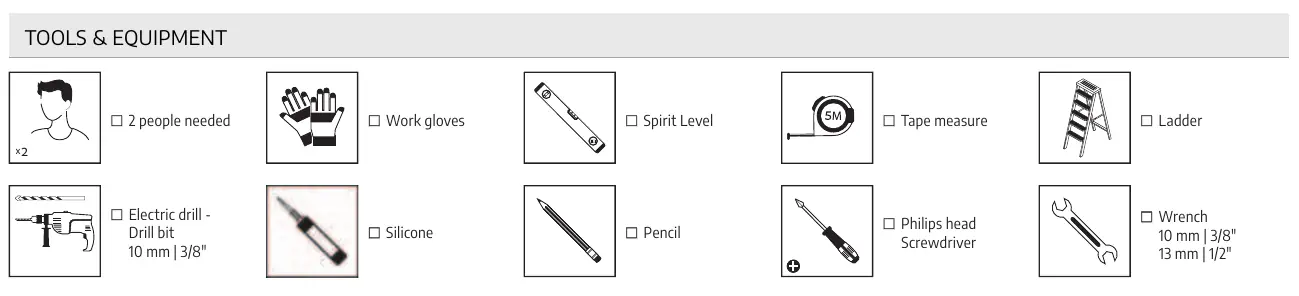

Bevor Sie beginnen, wählen Sie einen sonnigen Standort ohne überhängende Bäume. Sie benötigen folgende Werkzeuge: Bohrmaschine mit 10 mm Bohrer, Wasserwaage, Maßband, Leiter, Silikon, Bleistift, Kreuzschlitzschraubendreher und einen 10 mm / 13 mm Schraubenschlüssel. Stellen Sie sicher, dass alle Teile gemäß der Inhaltsliste vorhanden sind.
Montage
Folgen Sie den Schritten 1 bis 18 in der exakten Reihenfolge. Achten Sie bei der Montage der Paneele darauf, dass die Seite mit der Aufschrift "THIS SIDE OUT" nach außen zeigt, um den UV-Schutz zu gewährleisten. Entfernen Sie die Schutzfolie von beiden Seiten der Paneele. Verwenden Sie bei Bedarf Silikonschmierspray, um die Paneele leichter in die Profile zu schieben.

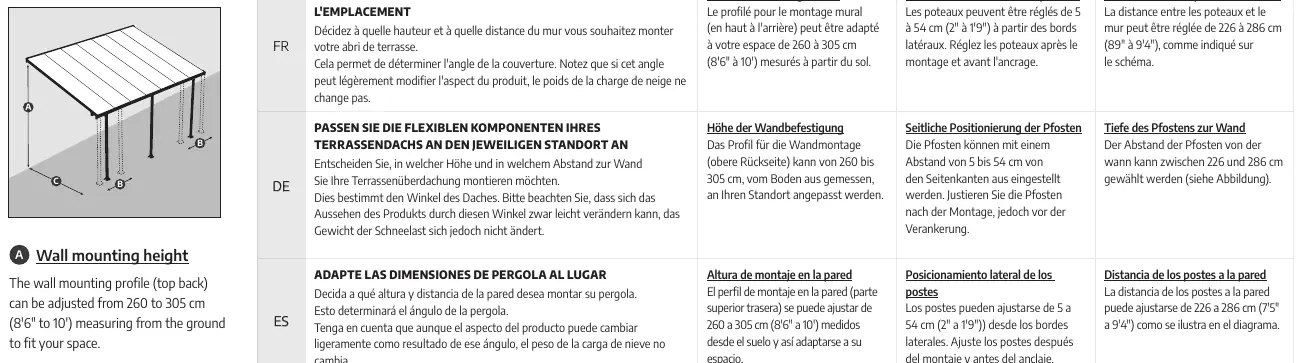

Anpassung der Maße
Die Terrassenüberdachung ist flexibel anpassbar:
- Wandmontagehöhe: Das Profil kann zwischen 260 und 305 cm über dem Boden angepasst werden.
- Pfostenpositionierung: Die Pfosten können seitlich um 5 bis 54 cm von den Kanten verschoben werden.
- Tiefe: Der Abstand der Pfosten zur Wand kann zwischen 226 und 286 cm gewählt werden.
Pflege und Wartung
Reinigen Sie das Produkt nach Abschluss der Montage. Verwenden Sie zur Reinigung ein weiches Tuch und kaltes, klares Wasser. Verwenden Sie keinesfalls Aceton, scheuernde Reinigungsmittel oder spezielle Spezialreiniger für die Paneele.
Sicherheitshinweise
Tragen Sie während der Montage Arbeitshandschuhe und eine Schutzbrille. Montieren Sie das Produkt nicht bei windigem oder nassem Wetter. Entfernen Sie Schnee vom Dach, wenn die Höhe 40 cm überschreitet, um die Stabilität zu gewährleisten.
Praktische Hilfe
Typische Probleme
Schwierigkeiten beim Einschieben der Paneele in die Profile.
Verwenden Sie Silikonschmierspray auf dem Rahmen, um das Gleiten zu erleichtern. Sprühen Sie nicht direkt auf die Paneele.
Paneele passen nicht oder bieten keinen UV-Schutz.
Stellen Sie sicher, dass die Seite mit der Aufschrift 'THIS SIDE OUT' nach außen zeigt.
Stabilitätsprobleme nach der Montage.
Die Verankerung am Boden ist essenziell. Stellen Sie sicher, dass das Produkt fest auf einem soliden Fundament verankert ist.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Inhaltsliste vorhanden sind.
- Wählen Sie einen sonnigen Standort ohne überhängende Bäume.

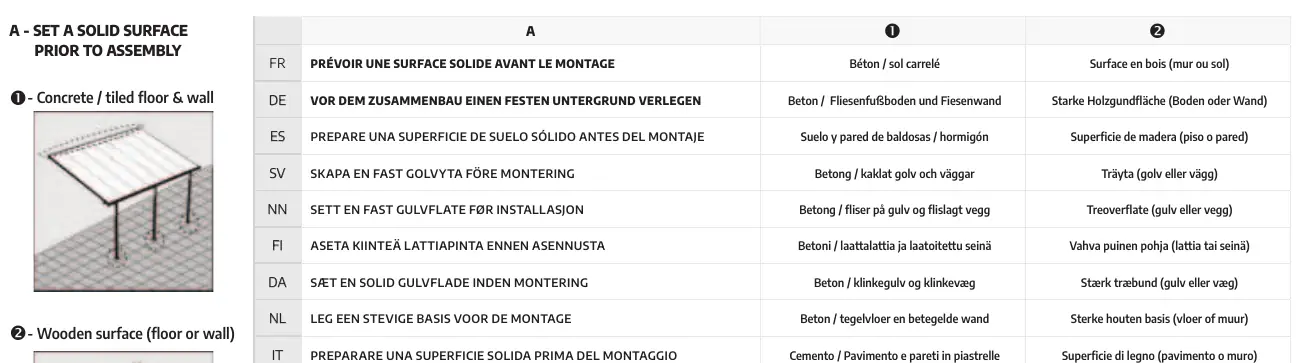

- Stellen Sie sicher, dass der Untergrund flach, eben und fest ist.
- Haben Sie zwei Personen für die Montage bereit.
- Besorgen Sie das benötigte Werkzeug (Bohrer, Wasserwaage, Leiter, etc.).
Technische Daten in der Praxis
- Wandmontagehöhe
- Kann zwischen 260 und 305 cm ab Boden angepasst werden.
- Schneelastgrenze
- 40 cm (1'4"). Bei Überschreitung muss der Schnee entfernt werden.
- Pfostenabstand zur Wand
- Kann zwischen 226 und 286 cm eingestellt werden.
Abbildungen und Diagramme

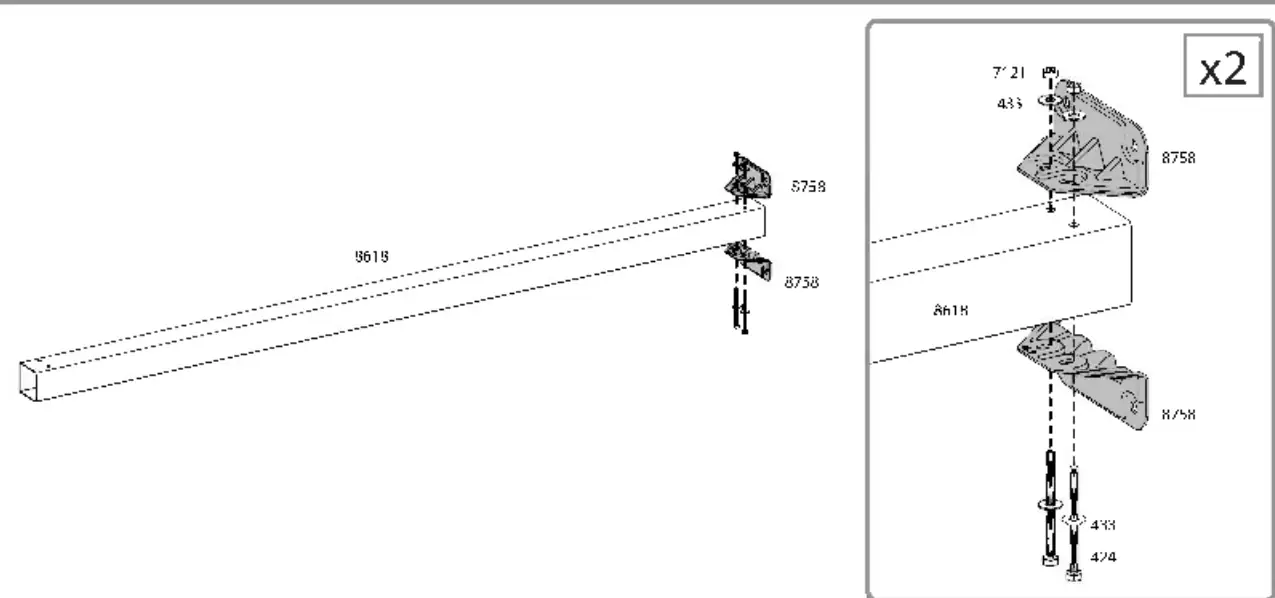

- Die Anleitung enthält detaillierte Zeichnungen für jeden Montageschritt von 1 bis 18.
- Symbole zeigen an, ob Schrauben vorübergehend oder endgültig festgezogen werden müssen.
- Gestrichelte Linien in den Zeichnungen beziehen sich auf optionale Erweiterungen.
Modellkompatibilität
- Geeignet für Beton- oder Holzböden.
- Erweiterbar mit EZ Link Kit.
