Montageanleitung für Forclover 10x10 Faltpavillon

Erfahren Sie, wie Sie Ihren Forclover 10x10 Faltpavillon schnell und sicher aufbauen. Diese Anleitung enthält detaillierte Schritte zur Rahmenmontage, Dachbefestigung und Markiseninstallation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

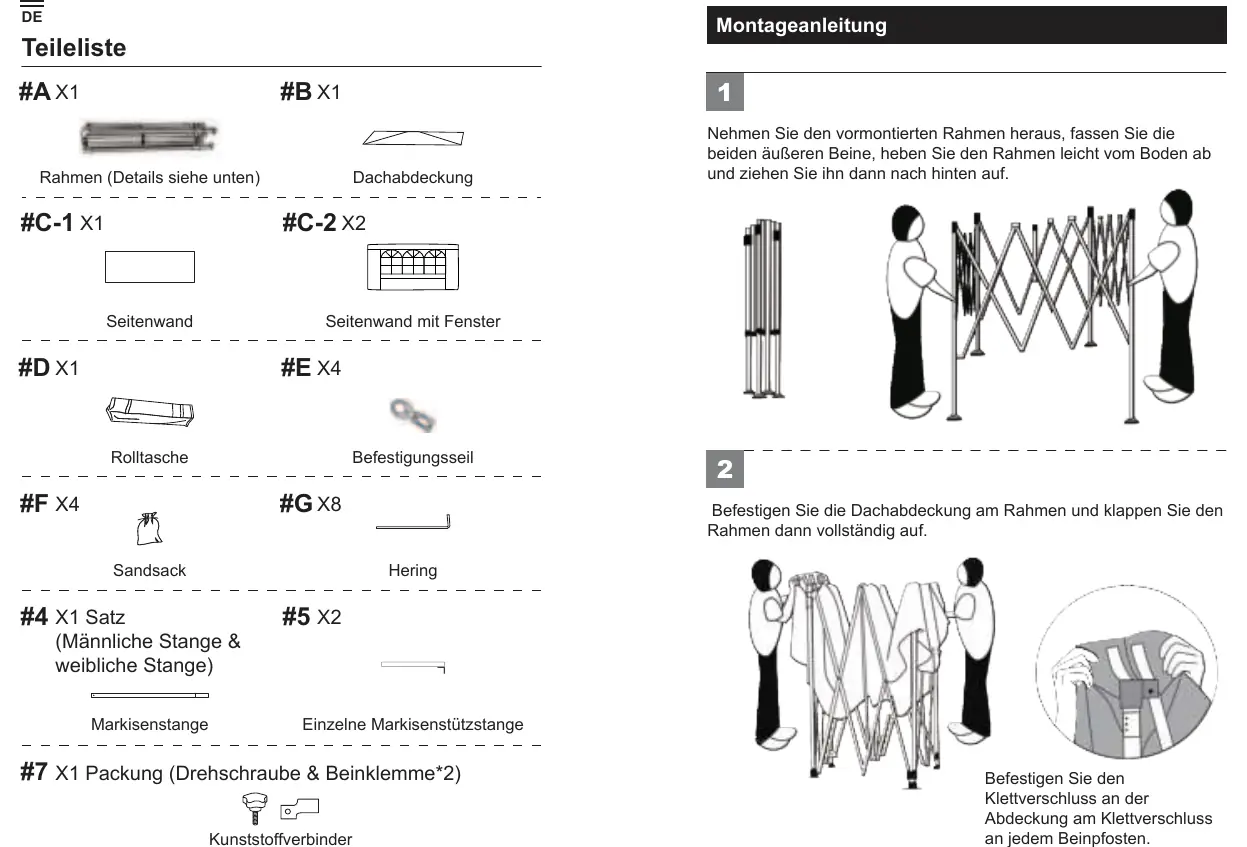

Teileübersicht des Geräts mit Markierungen

Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Aufbau des Forclover 10x10 Faltpavillons. Der Aufbau erfordert das Entfalten des Rahmens, das Anbringen der Dachabdeckung und das Sichern der Beine. Optional kann eine Markise installiert werden. Stellen Sie sicher, dass alle Teile vor Beginn der Montage vorhanden sind.

Teileliste

#A: Rahmen
#B: Dachabdeckung
#C-1: Seitenwand
#C-2: Seitenwand mit Fenster
#D: Rolltasche
#E: Befestigungsseil
#F: Sandsack
#G: Hering
#4: Markisenstange (Set)
#5: Einzelne Markisenstützstange
#7: Packung mit Drehschraube und Beinklemmen

Montage des Rahmens

Nehmen Sie den vormontierten Rahmen aus der Tasche.
Fassen Sie die beiden äußeren Beine, heben Sie den Rahmen leicht vom Boden ab und ziehen Sie ihn auseinander, während Sie rückwärts gehen.
Befestigen Sie die Dachabdeckung am Rahmen und klappen Sie den Rahmen dann vollständig auf.
Sichern Sie die Klettverschlüsse an der Abdeckung an jedem Beinpfosten.
Verriegeln Sie die Beinpfosten, indem Sie die Querstangen nach oben drücken, bis die oberen Knöpfe hörbar einrasten.

Markisenmontage

Verbinden Sie die Markisenstange.
Führen Sie die verbundene Markisenstange durch den Stoff des Baldachins.
Befestigen Sie die Kunststoffteile an den Beinpfosten.
Verbinden Sie die Baldachinstützstange mit den Schrauben mit der Markisenstange.
Befestigen Sie die Markise mit den Klettverschlüssen an der Abdeckung.

Praktische Hilfe

Typische Probleme

Rahmen lässt sich nicht vollständig öffnen

Prüfen Sie, ob die Beine verhakt sind. Heben Sie den Rahmen beim Auseinanderziehen leicht vom Boden ab.

Dachabdeckung sitzt locker

Stellen Sie sicher, dass alle Klettverschlüsse an den Beinpfosten fest verschlossen sind.

Markise hängt durch

Überprüfen Sie, ob die Markisenstange vollständig durch den Stoff geführt und die Stützstange fest verschraubt ist.

Vor der Verwendung

Prüfen Sie alle Teile anhand der Teileliste.
Wählen Sie einen ebenen Untergrund für den Aufbau.
Stellen Sie sicher, dass der Rahmen beim Öffnen leicht angehoben wird.
