Montageanleitung für Garvee 10x12 FT Hardtop-Pavillon
Detaillierte Montageanleitung für den Garvee 10x12 FT Hardtop-Pavillon. Enthält wichtige Sicherheitshinweise, eine vollständige Liste der Montageschritte und Anleitungen zur sicheren Verankerung auf verschiedenen Untergründen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau des Garvee 10x12 FT Hardtop-Pavillons. Bitte beachten Sie, dass für die Montage mindestens zwei Personen erforderlich sind. Der Pavillon ist nicht für extreme Wetterbedingungen wie starke Winde oder schwere Schneefälle ausgelegt. Bei Windgeschwindigkeiten über 25 mph (ca. 40 km/h) sollten Vorsichtsmaßnahmen getroffen werden. Schnee muss bei einer Ansammlung von mehr als 2 Zoll (ca. 5 cm) entfernt werden.
Vorbereitung und Sicherheit
Vor der Montage sollten Sie sicherstellen, dass alle Teile vorhanden sind. Für den Aufbau werden eine Leiter und eine elektrische Bohrmaschine empfohlen. Ziehen Sie die Schrauben zu Beginn nicht vollständig fest, um eine bessere Ausrichtung der Teile zu ermöglichen. Eine professionelle Installation wird empfohlen.
Montageschritte
Der Aufbau ist in 29 Schritte unterteilt:

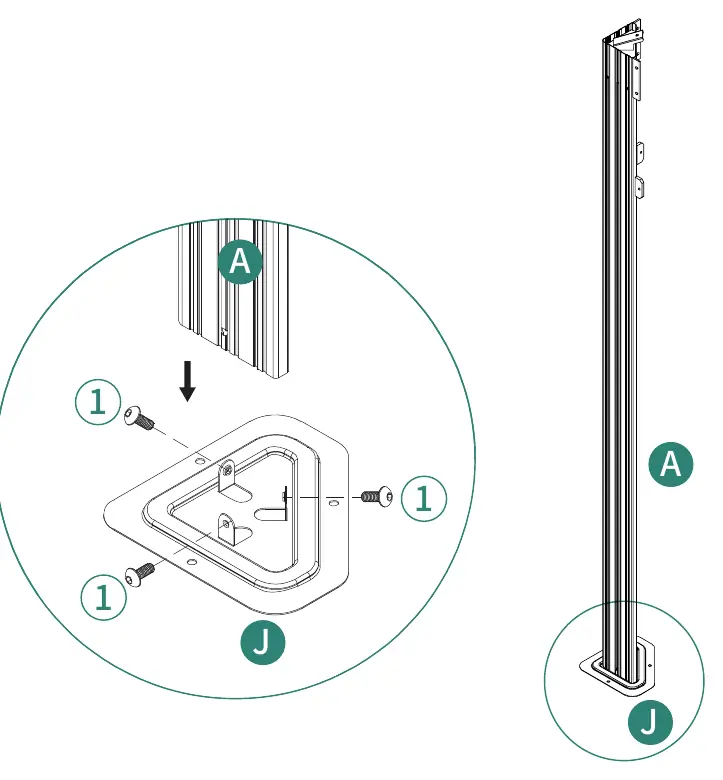

- Schritt 1: Montage der Basisstützen (Teile A und J).
- Schritt 2-3: Verbindung der Rahmenbalken (B, B1, B2, B3) und Anbringen der Haken (U).

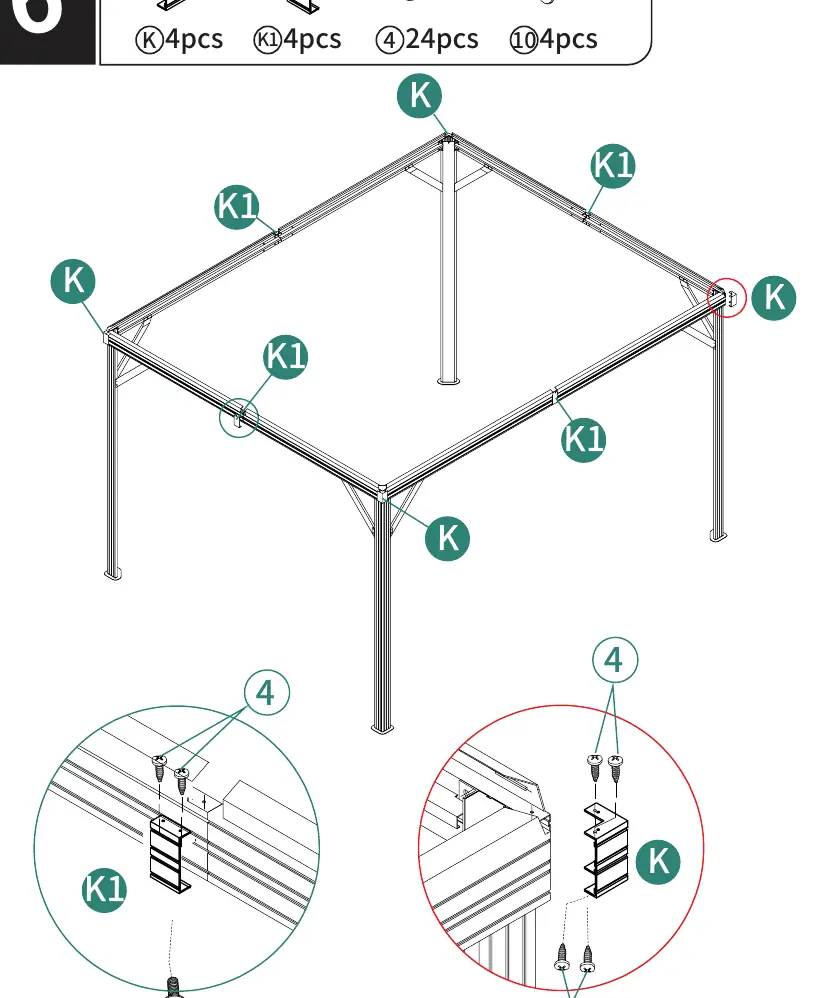

- Schritt 4-6: Montage des Hauptrahmens und der Eckverbindungen (K, K1).
- Schritt 7-12: Aufbau der Dachstruktur und der Stützstreben (Ea, Eb, E1, L).

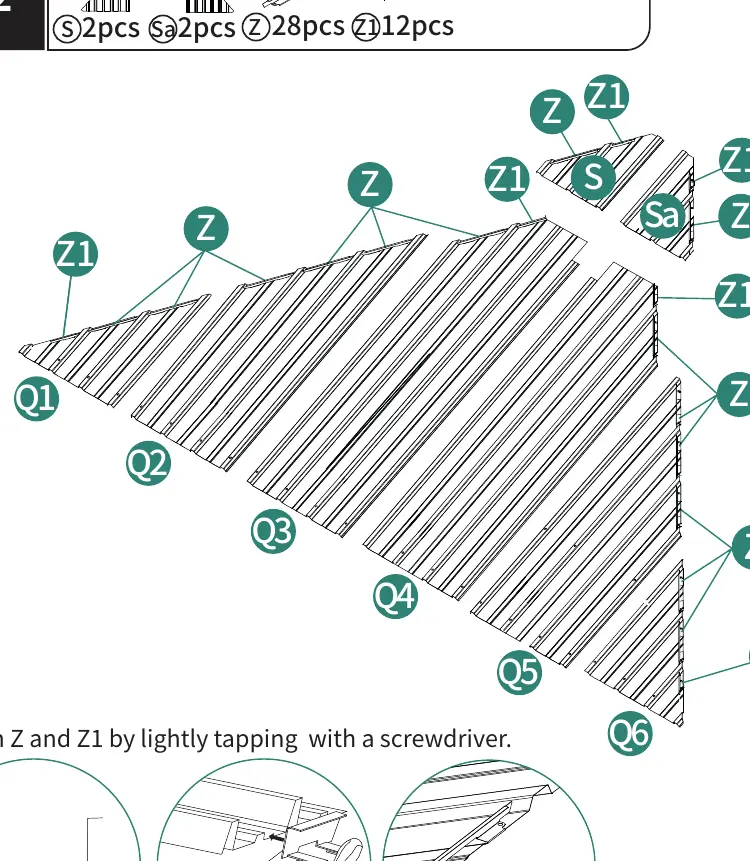

- Schritt 13-19: Montage der Dachpaneele und der Dachabdeckung (Q, R, S, V-Serie).
- Schritt 20-24: Befestigung der Dachplatten mit den entsprechenden Schrauben und Halterungen.
- Schritt 25-28: Anbringen der Vorhänge (T) und Moskitonetze (T1).
- Schritt 29: Finale Verankerung des Pavillons am Boden.
Verankerung und Wartung
Die Verankerung ist entscheidend für die Stabilität. Verwenden Sie die mitgelieferten Bodenanker oder Expansionsschrauben, je nachdem, ob Sie den Pavillon auf Gras oder Beton installieren. Überprüfen Sie vor der Nutzung regelmäßig, ob alle Schrauben, Muttern und Schnallen fest angezogen sind.
Praktische Hilfe
Typische Probleme
Instabilität bei Wind
Stellen Sie sicher, dass der Pavillon gemäß Schritt 29 fest im Boden verankert ist (Bodenanker für Gras, Expansionsschrauben für Beton).
Schwierigkeiten bei der Ausrichtung der Schrauben
Ziehen Sie die Schrauben während der Montage nicht sofort vollständig fest, sondern erst, wenn alle Teile in Position sind.
Beschädigung durch Schnee oder Wind
Der Pavillon ist nicht für extreme Wetterbedingungen ausgelegt. Entfernen Sie Schnee ab 5 cm Höhe und nutzen Sie den Pavillon nicht bei starkem Wind.
Vor der Verwendung
- Stellen Sie sicher, dass mindestens zwei Personen für den Aufbau verfügbar sind.
- Halten Sie eine Leiter und eine elektrische Bohrmaschine bereit.
- Überprüfen Sie, ob alle Teile (A bis Z1) und Hardware (1 bis 18) vollständig sind.
- Wählen Sie einen geeigneten Untergrund (Gras oder Beton).
- Überprüfen Sie nach dem Aufbau, ob alle Schrauben und Muttern fest angezogen sind.
Technische Daten in der Praxis
- Windgeschwindigkeit
- Vorsicht geboten bei Windgeschwindigkeiten über 25 mph (ca. 40 km/h).
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für jeden der 29 Montageschritte.

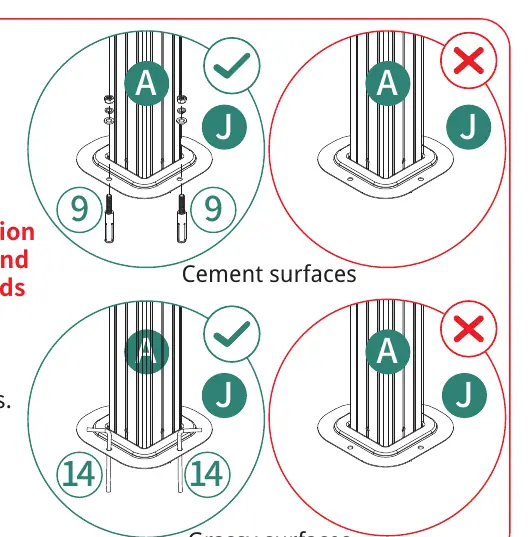

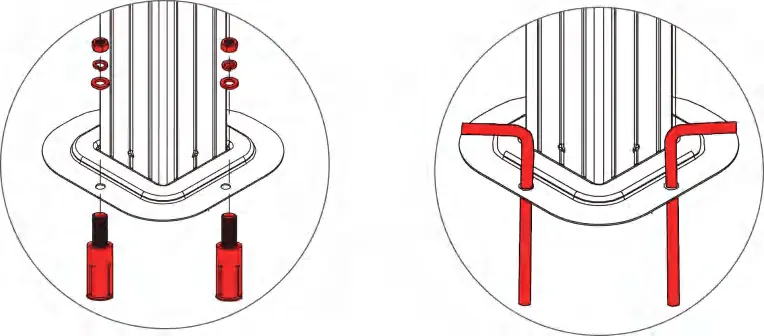

- Schritt 29 zeigt explizit den Unterschied zwischen der Verankerung auf Beton (Expansionsschrauben) und Gras (Bodenanker).
Modellkompatibilität
- Geeignet für die Installation auf Beton (Expansionsschrauben erforderlich).
- Geeignet für die Installation auf Gras (Bodenanker erforderlich).
