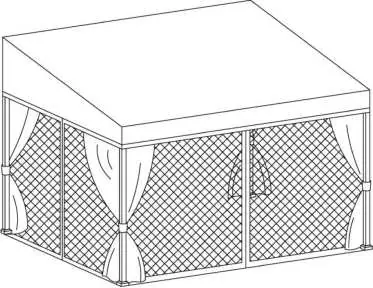

Montageanleitung für Sunjoy 10x12 Soft Top Pavillon

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Schritte für den Aufbau des Sunjoy 10x12 Soft Top Pavillons. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit der Montage beginnen. Für den Aufbau werden mindestens 4 Personen empfohlen. Der Pavillon ist für dekorative Zwecke und als Sonnenschutz konzipiert und nicht für extreme Wetterbedingungen wie starken Wind, Regen oder Schneelast ausgelegt.

Sicherheitshinweise

• Der Aufbau und die Wartung dürfen nur von Erwachsenen durchgeführt werden.
• Montieren Sie den Pavillon nicht auf sandigem, schlammigem oder losem Untergrund, da die Heringe dort keinen ausreichenden Halt finden.
• Installieren Sie den Pavillon auf ebenem Boden.
• Halten Sie Kinder und Haustiere während des Aufbaus fern.
• Entzünden Sie kein Feuer unter oder in der Nähe des Produkts.
• Entfernen Sie Schnee regelmäßig vom Dach, wenn die Schicht dicker als 5 cm (2 Zoll) ist.
• Es wird empfohlen, das Dach (Canopy) im Winter und bei starkem Wind zu entfernen.

Vorbereitung und Werkzeuge

Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Vergleichen Sie die Teile mit der beiliegenden Liste. Bewahren Sie das Verpackungsmaterial auf, bis der Aufbau abgeschlossen ist.

Benötigte Werkzeuge (nicht im Lieferumfang enthalten):

• Akkuschrauber
• Hammer
• Schraubendreher
• Leiter

Montageanleitung

Der Aufbau erfolgt in 20 Schritten. Die wichtigsten Phasen umfassen:

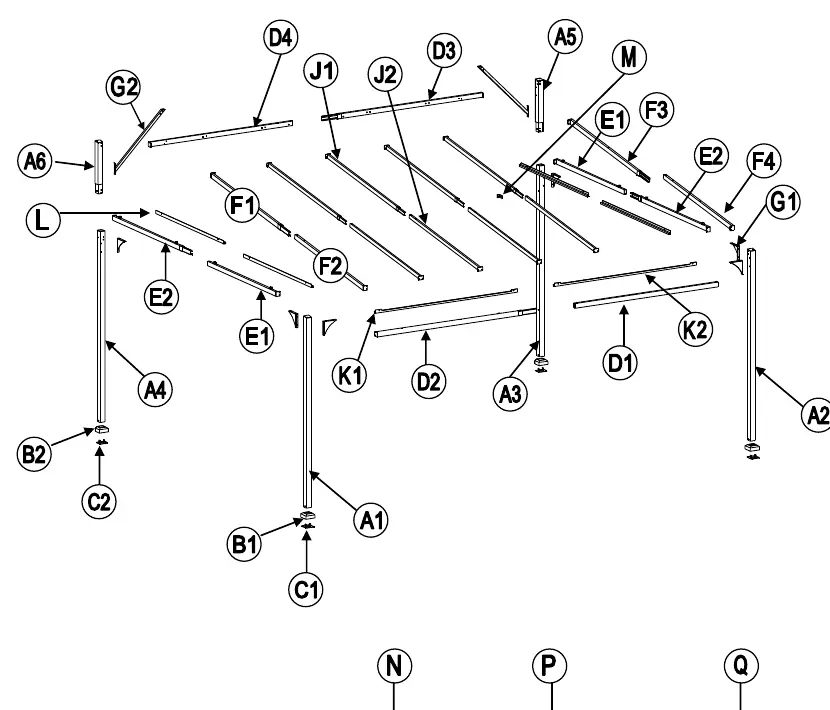

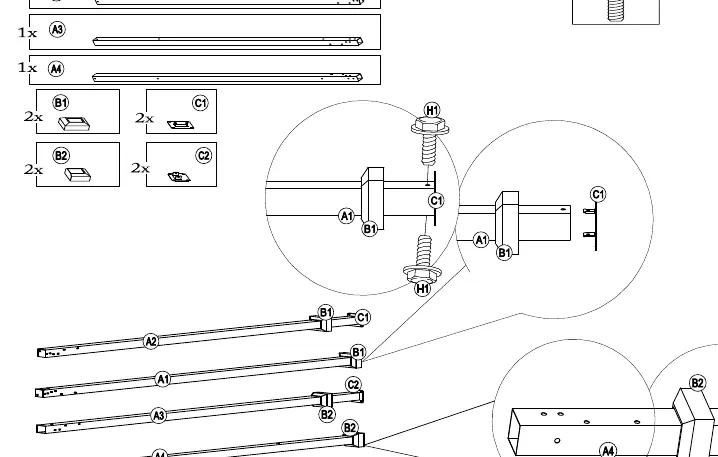

1. Basis-Montage: Zusammenbau der Pfosten (A1-A6) mit den Basen (C1, C2) und Abdeckungen (B1, B2).
2. Rahmenkonstruktion: Verbindung der Querträger (D1-D4) und der kurzen Querträger (E1, E2) mit den Pfosten.
3. Dachkonstruktion: Montage der Sparren (F1-F4) und der mittleren Träger (J1, J2).
4. Zubehör: Anbringen der Vorhangschienen (K1, K2) und der Vorhänge/Moskitonetze.
5. Dachbespannung: Aufziehen des Stoffdachs (N) und Befestigung mit den Knöpfen.

Wartung und Pflege

• Die Stahlkomponenten sind mit rosthemmender Farbe behandelt. Sollten Kratzer entstehen, bessern Sie diese sofort mit Rostschutzfarbe aus, um Korrosion zu vermeiden.
• Oberflächenrost kann mit etwas Speiseöl oder WD-40 entfernt werden.
• Reinigen Sie das Dach mit Wasser. Verwenden Sie keine säurehaltigen oder alkalischen Reinigungsmittel, keine Bleichmittel und keinen Hochdruckreiniger.
• Überprüfen Sie regelmäßig, ob alle Schrauben fest angezogen sind.
• Bei längerer Nichtbenutzung (z. B. im Winter) sollte der Pavillon demontiert und trocken gelagert werden.

Garantie

Sunjoy Group gewährt dem ursprünglichen Käufer eine Garantie von 1 Jahr ab Kaufdatum auf Material- und Verarbeitungsfehler bei privater, häuslicher Nutzung. Die Garantie deckt keine Schäden durch Naturereignisse, Vandalismus, unsachgemäßen Gebrauch oder fehlerhafte Montage ab. Ein Kaufbeleg ist für Garantieansprüche erforderlich.
