Bedienungsanleitung für The Home Depot 11FT x 13FT Gazebo
Erfahren Sie, wie Sie Ihren The Home Depot 11FT x 13FT Pavillon sicher aufbauen. Diese Anleitung enthält wichtige Sicherheitshinweise, eine Liste der benötigten Werkzeuge, eine Teileübersicht und detaillierte Montageschritte für eine...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau des 11FT x 13FT Pavillons. Für die Montage werden mindestens 5 Erwachsene empfohlen. Es ist zwingend erforderlich, den Pavillon auf einem ebenen Untergrund zu platzieren und einen Sicherheitsabstand von mindestens 6 Fuß (ca. 1,8 m) zu Hindernissen wie Zäunen, Gebäuden, Bäumen oder Stromleitungen einzuhalten. Ziehen Sie Schrauben während der Montage nicht sofort vollständig fest, sondern erst nach Abschluss der gesamten Konstruktion.
Sicherheitshinweise
- Bewahren Sie die Anleitung für zukünftige Zwecke auf.
- Überprüfen Sie vor der Montage, ob alle Teile und Beschläge gemäß der Stückliste vorhanden sind.
- Entsorgen Sie die Verpackung erst, wenn alle Teile vollständig geprüft wurden.
- Überprüfen Sie alle Schrauben vor der Nutzung auf festen Sitz und ziehen Sie diese regelmäßig nach.
- Achten Sie auf scharfe Kanten und Ecken an den Bauteilen.
- Halten Sie Kleinteile von Kindern und Haustieren fern, um Verschluckungsgefahr zu vermeiden.
Vorbereitung und Werkzeuge

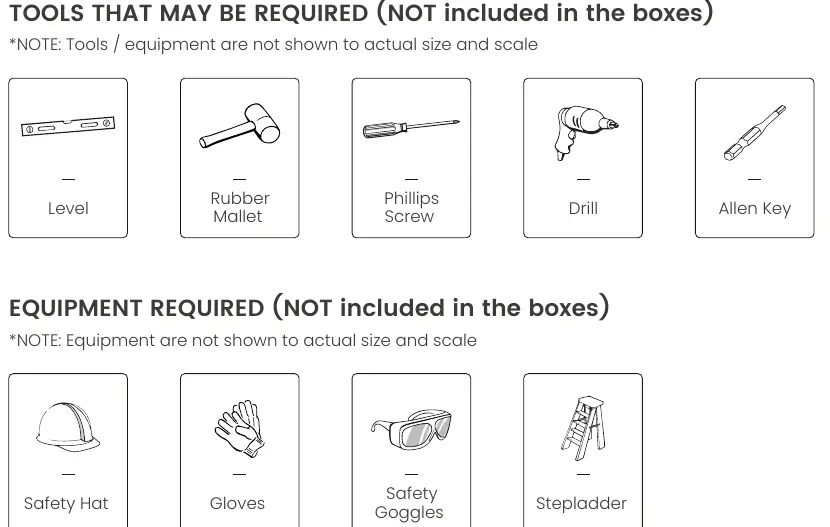

Für die Montage werden folgende Werkzeuge benötigt (nicht im Lieferumfang enthalten):
- Wasserwaage
- Gummihammer
- Kreuzschlitzschraubendreher
- Bohrmaschine
- Inbusschlüssel
Zusätzlich wird folgende Schutzausrüstung empfohlen:
- Schutzhelm
- Arbeitshandschuhe
- Schutzbrille
- Trittleiter
Montageanleitung
Der Aufbau erfolgt in 18 Schritten:
- Schritt 1-5: Montage des Grundrahmens und der Pfostenverbindungen.
- Schritt 6: Ausrichten des Rahmens. Messen Sie die Diagonalen (d1=d2), um sicherzustellen, dass der Rahmen rechtwinklig ist.
- Schritt 7-10: Montage der Dachbalken und der Dachkonstruktion.
- Schritt 11-14: Installation der Dachstreben und Verstärkungen.
- Schritt 15-18: Anbringen der Dachpaneele und Abschlussarbeiten.
Garantie
Es gilt eine einjährige Garantie auf Rahmenkonstruktionen sowie auf Bolzen und Muttern bei Material- und Verarbeitungsfehlern. Schäden durch Fahrlässigkeit oder Chemikalieneinwirkung sind ausgeschlossen. Die Garantie ist nicht übertragbar und erfordert die ursprüngliche Bestellnummer.
Kontakt
Bei Fragen oder Problemen wenden Sie sich bitte an den Kundenservice:
E-Mail: [email protected]: +1 323-400-0363
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Der Rahmen wirkt instabil oder schief.
Stellen Sie sicher, dass der Untergrund eben ist. Überprüfen Sie die Diagonalen (d1=d2) und passen Sie die Schrauben an den Verbindungen WH1-WH4 an, bis der Rahmen rechtwinklig ist.
Schrauben lassen sich nicht festziehen.
Ziehen Sie die Schrauben während der Montage nicht vollständig fest. Erst nach Abschluss der gesamten Montage sollten alle Schrauben festgezogen werden.
Teile passen nicht zusammen.
Überprüfen Sie, ob Sie die korrekten Teile gemäß der Stückliste verwenden. Lassen Sie die Schrauben an bestimmten Verbindungen (z.B. Q8) zunächst locker, um die Ausrichtung zu erleichtern.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Stückliste.
- Stellen Sie sicher, dass mindestens 5 Erwachsene für den Aufbau verfügbar sind.
- Wählen Sie einen ebenen Untergrund.
- Halten Sie 6 Fuß (ca. 1,8 m) Abstand zu Hindernissen.
- Tragen Sie Schutzausrüstung (Helm, Handschuhe, Schutzbrille).
Technische Daten in der Praxis
- Montagepersonal
- Mindestens 5 Erwachsene erforderlich.
Abbildungen und Diagramme

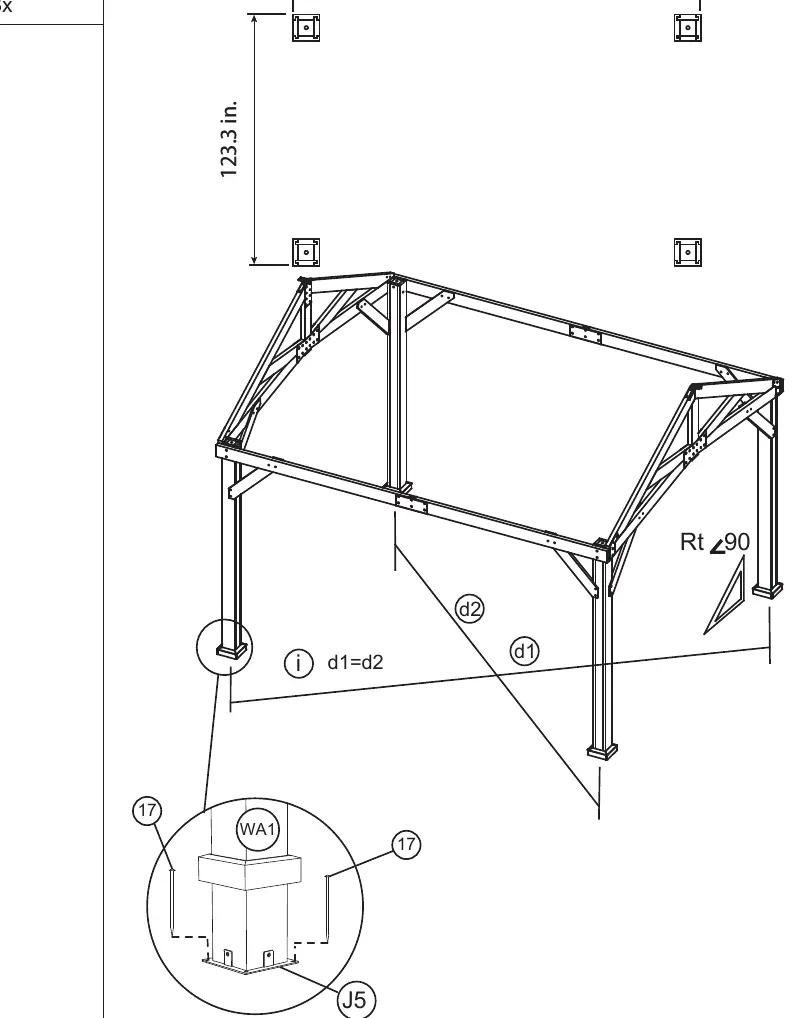

- Schritt 6 zeigt die wichtige Ausrichtung des Rahmens durch Messung der Diagonalen d1 und d2.

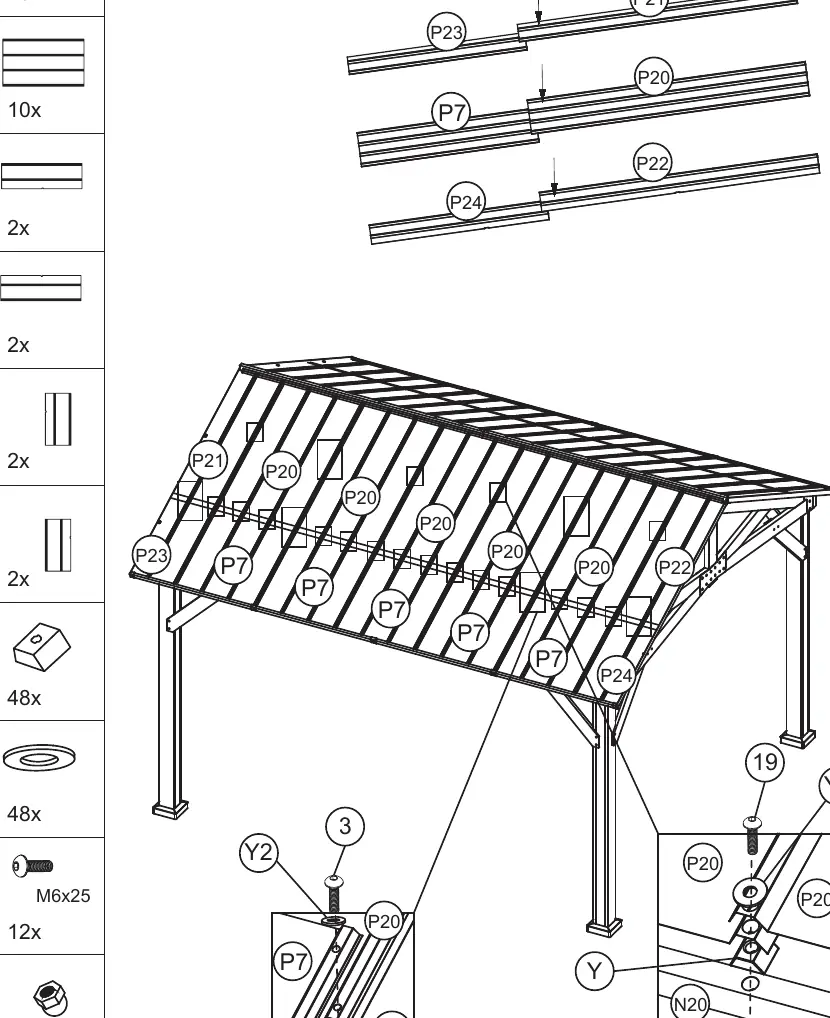

- Schritt 15 zeigt die Montage der Dachpaneele und die Verwendung der Dichtungsringe (Y2).
Modellkompatibilität
- Nur für den Außenbereich auf ebenem Untergrund geeignet.
- Nicht in der Nähe von Stromleitungen oder überhängenden Ästen aufbauen.
