Bedienungsanleitung für Dyness Powerbox Pro Energiespeicher

Schnellstartanleitung und Benutzerhandbuch für den Dyness Powerbox Pro Energiespeicher. Erfahren Sie alles über Installation, Verkabelung, DIP-Schalter-Einstellungen und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation, den Betrieb und die Wartung des Dyness Powerbox Pro Energiespeichers. Bitte beachten Sie, dass die Installation nur von geschultem Fachpersonal durchgeführt werden darf. Vor dem Öffnen des Gehäuses zur Änderung der DIP-Schalter-Einstellungen muss Dyness kontaktiert werden, um die Produkt-ID zu registrieren und eine Autorisierung zu erhalten.

Produktbeschreibung

Die Powerbox Pro ist ein Lithium-Eisenphosphat-Batteriemodul für den Heimgebrauch. Sie speichert Energie aus dem Stromnetz oder Photovoltaikanlagen und stellt diese bei Stromausfällen für Haushaltslasten bereit. Das System zeichnet sich durch ein integriertes Batteriemanagementsystem (BMS) aus, das Schutzfunktionen wie Überladung, Tiefentladung, Überstrom und Temperaturschutz bietet.

Frontpanel-Schnittstellen
Frontpanel-Schnittstellen

Installation und Konfiguration

Vorbereitung: Stellen Sie sicher, dass der Installationsort flach, eben und frei von brennbaren oder explosiven Materialien ist. Die optimale Umgebungstemperatur liegt zwischen 15°C und 30°C. Halten Sie einen Abstand von 300mm zu den Seiten ein.

Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 16
Zusätzliches Montagefoto von Seite 16
Zusätzliches Montagefoto von Seite 17
Zusätzliches Montagefoto von Seite 17
Erdungsanschluss
Erdungsanschluss

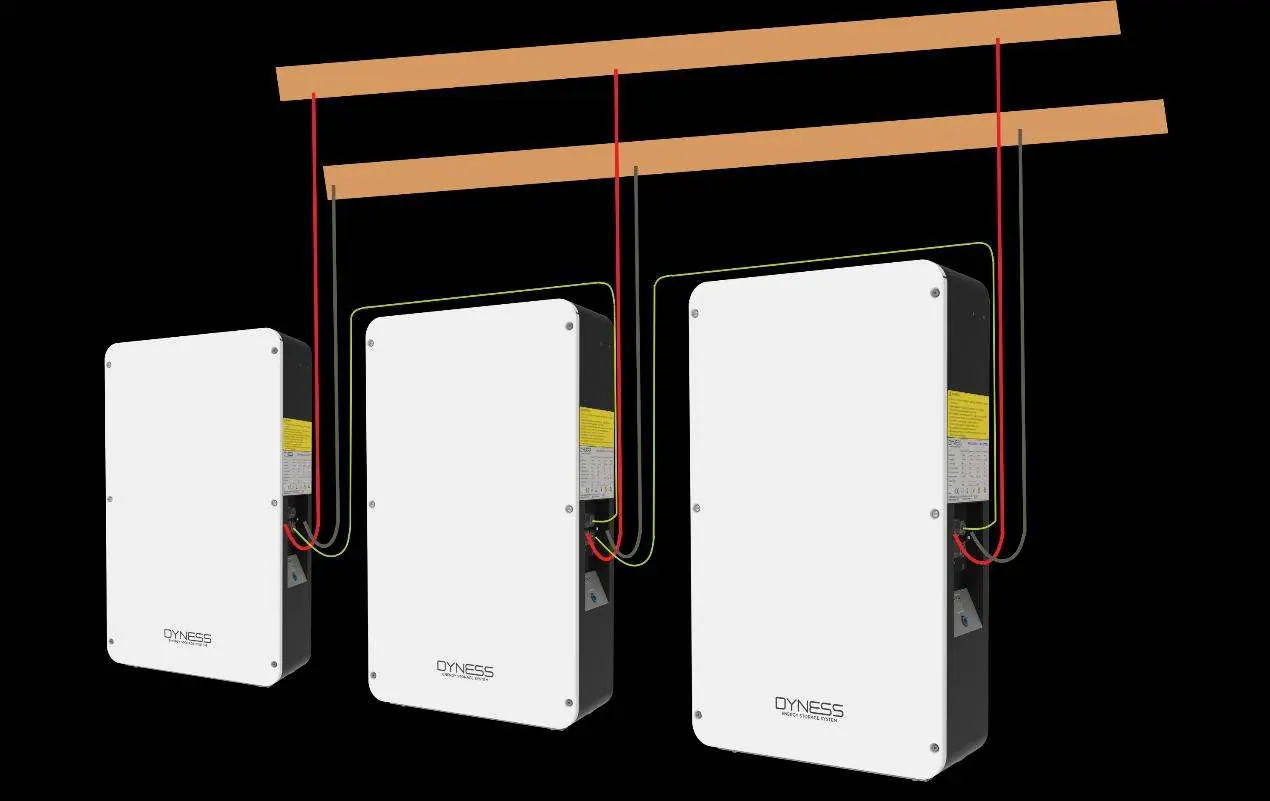

Parallelschaltung von mehreren Powerbox Pro Einheiten
Parallelschaltung von mehreren Powerbox Pro Einheiten

Montage: Das Gerät kann auf dem Boden oder an der Wand montiert werden. Bei der Wandmontage ist eine massive Ziegel- oder Betonwand mit einer Dicke von mindestens 100mm erforderlich. Das Gerät sollte etwa 15mm von der Wandoberfläche entfernt montiert werden.

Elektrische Installation:

  • Verwenden Sie ein Multimeter, um die Kabel auf Durchgang und Kurzschluss zu prüfen, bevor Sie sie anschließen.
  • Verbinden Sie das Erdungskabel mit dem Gehäuse (mindestens 6mm² Querschnitt, Anzugsdrehmoment 6NM).
  • Verbinden Sie die positiven und negativen Pole der Batterie mit dem Wechselrichter unter Verwendung der mitgelieferten Stromkabel.
  • Verbinden Sie die CAN- oder RS485-Schnittstelle des Wechselrichters mit dem CAN IN-Port der Batterie mittels RJ45-Kabel.

DIP-Schalter-Einstellungen

Die DIP-Schalter auf der Master-Platine müssen je nach verwendetem Wechselrichtermodell konfiguriert werden. Die Standardeinstellung für die meisten Wechselrichter (Goodwe, Solis, Lux, Sofar, Deye, Victron, SMA etc.) ist 0010. Für andere Marken oder Kommunikationsprotokolle (z.B. Growatt, Schneider) sind abweichende Einstellungen erforderlich. Alle Slave-Module müssen auf 0000 eingestellt bleiben.

Inbetriebnahme und Betrieb

Nach der elektrischen Installation:

  1. Prüfen Sie, ob der DC-Leistungsschalter auf OFF steht.
  2. Drücken Sie die Power-Taste. Die LED-Anzeigen sollten nach einem Selbsttest grün leuchten.
  3. Messen Sie mit einem Voltmeter, ob die Spannung an den BAT+/BAT- Anschlüssen des Wechselrichters über 44.8V liegt.
  4. Schalten Sie den Wechselrichter ein und anschließend den DC-Leistungsschalter.

Fehlerbehebung und Wartung

Das System zeigt Fehler über die LED-Anzeigen an. Ein gelbes Dauerlicht weist auf einen niedrigen Ladezustand (SOC) hin. Rote blinkende Lichter in Verbindung mit einem Summer signalisieren Schutzmodi wie Überstrom oder hohe Temperaturen. Bei Kommunikationsfehlern (LED1 blinkt gelb) prüfen Sie die externen und internen Kommunikationskabel.

Praktische Hilfe

Typische Probleme

Indikator reagiert nicht nach dem Einschalten

Stellen Sie sicher, dass die Power-Taste (Reset) für 3 Sekunden gedrückt gehalten wurde.

Kein DC-Ausgang nach dem Einschalten

Prüfen Sie, ob der DC-Leistungsschalter an der Seite des Gehäuses eingeschaltet ist.

Batterie lädt nicht voll

Prüfen Sie, ob die Ladespannung im Bereich von 57.1V bis 57.6V liegt.

Kommunikationsfehler (LED1 blinkt gelb)

Prüfen Sie zuerst die externen Kommunikationskabel und dann die internen Kabel.

Vor der Verwendung

  • Sicherstellen, dass der Leistungsschalter auf OFF steht.
  • DIP-Schalter-Modus gemäß Wechselrichter-Spezifikation prüfen.
  • Spannung und Polarität mit einem Multimeter messen.
  • Erdungskabel anschließen.
  • Sicherstellen, dass die Umgebungstemperatur innerhalb der Spezifikationen liegt.

Technische Daten in der Praxis

Nennspannung
51.2V
Max. Ladestrom
100A
IP-Schutzart
IP65 (für Innen- und Außeninstallation geeignet)

Abbildungen und Diagramme

  • Frontpanel-Schnittstellen: Zeigt Anschlüsse für positive/negative Pole, COM IN/OUT und LED-Statusanzeigen.
  • DIP-Schalter-Konfiguration: Zeigt die Einstellung der Protokolle und Baudraten für verschiedene Wechselrichter.

Modellkompatibilität

  • Kompatibel mit verschiedenen Wechselrichtern (z.B. Goodwe, Solis, Lux, Sofar, Deye, Victron, SMA).
  • Bei Parallelschaltung werden bis zu 5 Einheiten unterstützt.
