Bedienungsanleitung für Savant Power Storage 20 [100A]

Schnelle Anleitung für den Savant Power Storage 20 [100A]. Erfahren Sie alles über Installation, Verkabelung, Status-LEDs und technische Spezifikationen für eine sichere Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Kurzanleitung für den Savant Power Storage 20 [100A]. Es deckt die grundlegende Installation, Verkabelung und Statusanzeigen ab. Für eine vollständige Inbetriebnahme und Konfiguration wird auf das Savant Power Storage 20 Deployment Guide verwiesen. Stellen Sie sicher, dass alle Sicherheitsvorkehrungen getroffen wurden, bevor Sie mit der Installation beginnen.

Produktübersicht

Das System besteht aus dem Savant Power Inverter und den Power Storage 20 Batteriemodulen. Das Gehäuse ist für den Innen- und Außenbereich geeignet (NEMA4X). Die Frontplatte des Wechselrichters enthält den Grid-Schalter, Antennen, Reset-Tasten und verschiedene Anschlüsse für Netzwerk, PV-Eingänge und I/O-Ports.

Inverter Front Panel Layout
Inverter Front Panel Layout
Inverter I/O Ports
Inverter I/O Ports
Battery Status Panel
Battery Status Panel

Installation

Die Installation erfordert eine sorgfältige Vorbereitung der Montagefläche und der Batteriemodule:

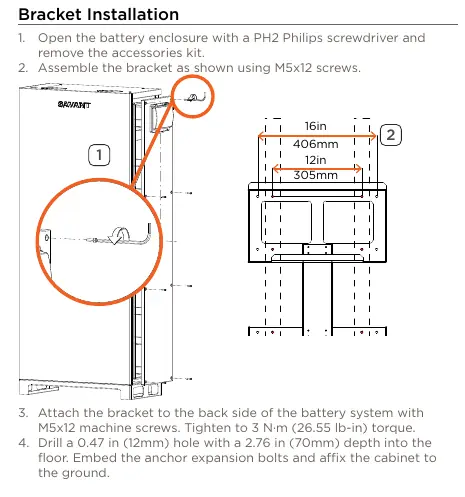

Bracket Installation
Bracket Installation

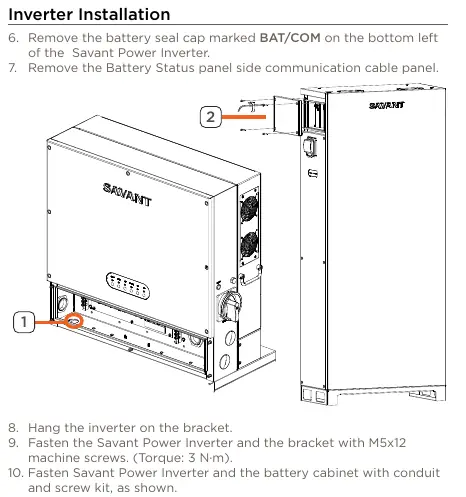

Inverter Installation
Inverter Installation
  • Halterung: Montieren Sie die Halterung an der Wand oder am Boden gemäß den Anweisungen. Bei Betonwänden sind M6x50 Expansionsanker zu verwenden.
  • Batteriemodule: Markieren Sie die Batteriemodule vor der Installation mit den Nummern 1 bis 8. Setzen Sie die Module von unten nach oben ein und befestigen Sie diese mit M4x8 Schrauben.
  • Wechselrichter: Hängen Sie den Wechselrichter in die Halterung ein und befestigen Sie ihn mit M5x12 Maschinenschrauben (Drehmoment: 3 Nm).

Verkabelung

Die Verkabelung muss gemäß den Sicherheitsstandards erfolgen:

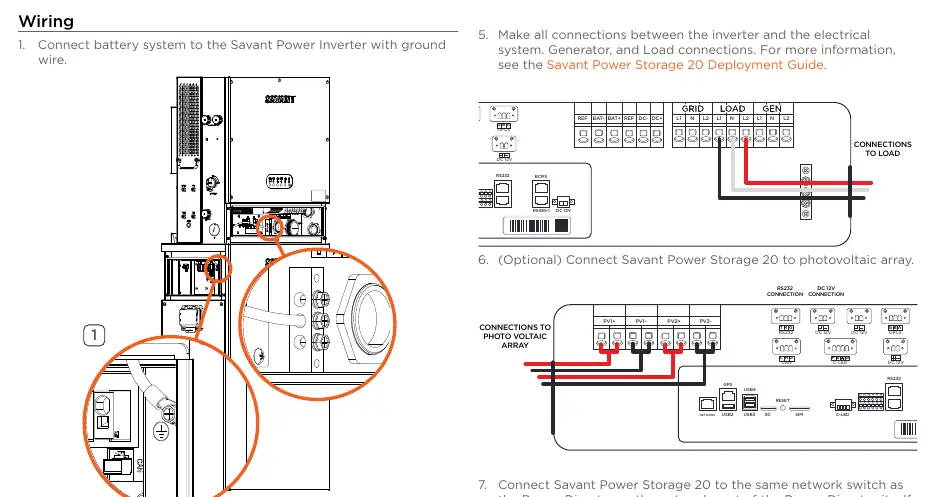

Wiring Diagram
Wiring Diagram
  • Batterie zu Wechselrichter: Verbinden Sie das Erdungskabel, REF, BAT- und BAT+ Anschlüsse durch das Leitungsrohr.
  • Kommunikation: Verbinden Sie den BCMS-Port des Wechselrichters mit dem CANBUS-Anschluss des Batteriestatus-Panels.
  • Netzwerk: Verbinden Sie das System über ein CAT5- oder höherwertiges Ethernet-Kabel mit dem Netzwerk-Switch oder dem Power Director.
  • PV-Anschluss: Optional können Photovoltaik-Arrays an die PV-Eingänge angeschlossen werden.

Status-LEDs und Fehlerbehebung

Die LEDs am Wechselrichter und am Batteriestatus-Panel geben Auskunft über den Betriebszustand:

  • Wechselrichter Status (Run): Grün leuchtend bedeutet Normalbetrieb. Rot leuchtend weist auf einen Fehler hin. Gelb blinkend deutet auf eine Alarmierung hin.
  • Netzwerk: Grün leuchtend bestätigt eine erfolgreiche Internetverbindung.
  • Batterie Status: Ein blinkendes gelbes Licht während des Starts oder Updates ist normal. Ein rotes Licht deutet auf einen erkannten Fehler hin.

Technische Daten

  • Umgebungstemperatur: Wechselrichter -25°C bis 55°C; Batterie 0°C bis 45°C.
  • Max. Ausgangsleistung: 12.5 kW.
  • Batteriekapazität: 52 Ah / 20 kWh.
  • Schutzart: NEMA4X.

Praktische Hilfe

Typische Probleme

Status-LED leuchtet rot

Dies deutet auf einen Fehler hin. Überprüfen Sie die Kommunikation zwischen Energiemanagement-Einheit und Batteriesystem oder Wechselrichter.

Run-LED leuchtet gelb

Dies weist auf einen Fehler im PV-Ladebereich oder einen Übertemperaturschutz hin.

Keine Stromversorgung

Überprüfen Sie, ob der Grid-Schalter eingeschaltet ist und ob Netz-, Generator- oder Laststrom anliegt.

Vor der Verwendung

  • Überprüfen Sie den Lieferumfang auf Vollständigkeit (Inverter, Batterien, Montagekit).
  • Stellen Sie sicher, dass die Montagefläche das Gewicht von 272 kg tragen kann.
  • Markieren Sie die Batteriemodule vor dem Einbau mit 1-8.
  • Verwenden Sie für Betonwände die korrekten M6x50 Expansionsanker.
  • Stellen Sie sicher, dass alle Leitungsrohrverbindungen wasserdicht sind.

Abbildungen und Diagramme

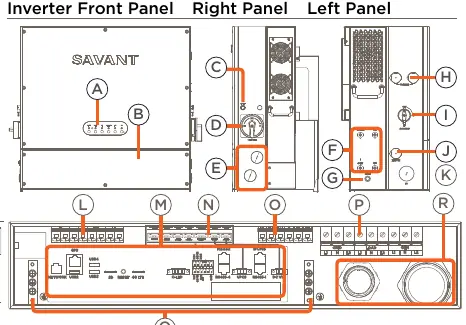

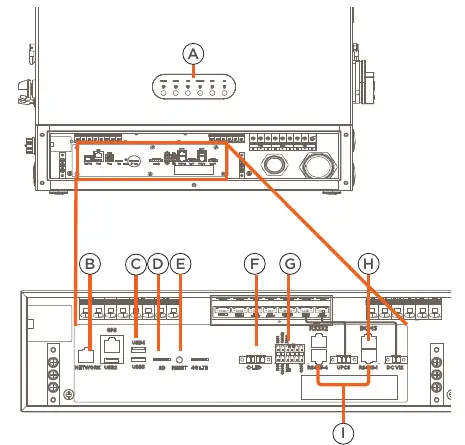

  • Die Frontplatte des Wechselrichters zeigt die Positionen für Grid-Schalter, Antennen und Anschlüsse.
  • Das Batteriestatus-Panel zeigt die Anschlüsse für CAN, DC 12V und die Status-LEDs.
  • Die Installationsschritte zeigen die korrekte Reihenfolge der Montage von Halterung, Wechselrichter und Batteriemodulen.

Modellkompatibilität

  • Erfordert CAT5 oder höherwertiges Ethernet-Kabel für die Netzwerkanbindung.
  • Batteriemodule müssen in der Reihenfolge 1-8 von unten nach oben installiert werden.
